Sadržaj: Prekidač za svjetlo ⬇ Duga i kratka svjetla ⬇ Svjetlosni signal ⬇ Pokazivači smjera ⬇ Panik alarm ⬇ Zvučni signal ⬇ Brisač ⬇ Perač vjetrobranskog stakla/prednjih…⬇ Perač stražnjeg stakla ⬇ Indikator količine goriva ⬇ Mjerač temperature rashladne tekućine ⬇

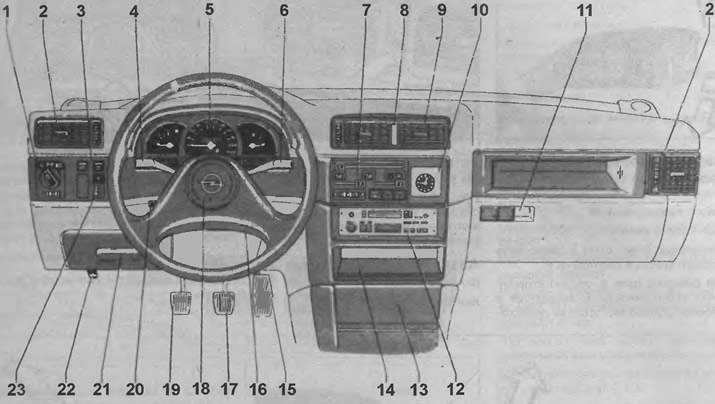

1 Prekidač za svjetlo
2 bočne mlaznice za puhanje
3 Prekidač svjetla za maglu. Prekidač stražnjeg svjetla za maglu
4 Prekidač za kratka i duga svjetla svjetlosnog signala i pokazivača smjera
5 Uređaji
6 Prekidač za pranje i brisač vjetrobranskog stakla, uređaj za pranje prednjih svjetala i uređaj za pranje stražnjeg stakla
7 Grupa prekidača grijanja. Prekidač za grijanje stakla
8 Prekidač upozorenja na opasnost
9 srednjih mlaznica za puhanje
10 Električni sat i putno računalo
11 Pretinac za rukavice
12 Radio prijemnik
13 Pepeljara i upaljač
14 Polica
15 Papučica gasa
16 Uključivanje paljenja motora ili predpaljenja
17 Papučica kočnice
18 Gumb za zvuk
19 Papučica kvačila
20 Poluga za podešavanje visine upravljača
21 Kutija s osiguračima
22 Poluga za otpuštanje haube
23 Kontrola dometa prednjih svjetala
Prekidač za svjetlo
= isključeno.
= bočna svjetla
= kratka i duga svjetla
-pull = unutarnja rasvjeta
Na
i također su uključena stražnja svjetla i svjetlo registarske pločice.
Asimetrična kratka svjetla poboljšavaju vidljivost na desnoj strani ceste.
U zemljama s lijevim prometom potrebno je crnom trakom prekriti sektor od 15° na lećama prednjih svjetala.
Duga i kratka svjetla
Pomaknite ručicu prema naprijed = dugo svjetlo.
Pomaknite ručicu prema kolu upravljača = kratka svjetla.
Kada se prekorači dopušteni otpor, uključuje se svjetlosni signal.
Svjetlosni signal
Pomaknite ručicu prema kolu upravljača i kada je uključen pokazivač smjera.
Pokazivači smjera
Prekidač u fiksnom položaju
- gore = desno skretanje
- dolje = lijevo skretanje
Parkirna svjetla: ključ u bravi na upravljaču u položaju B.
Kada okrenete upravljač u drugom smjeru, poluga se automatski vraća u prvobitni položaj - to se ne događa samo pri manjim okretajima upravljača.
Pri mijenjanju trake ručicu treba pomicati samo uz blagi otpor. Kada pustite polugu, ona će se sama vratiti natrag.
Panik alarm
- pritisnite gumb = uključeno.
- pritisnite ponovno = isključeno.
Za lakše pronalaženje prekidača, crveno polje svijetli kada je kontakt uključen. Kada su svjetla upozorenja uključena, indikatorska lampica se pali i treperi kada su uključeni pokazivači smjera.
Tekst je kopiran s portala opelbook.ru
Zvučni signal
Radi samo kada je paljenje uključeno.
Brisač
Podignite polugu prema gore
= isključeno.
= uključivanje u intervalima
= spor način
= brz način
Perač vjetrobranskog stakla/prednjih svjetala
Za uključivanje, pomaknite ručicu prema kolu upravljača i raspršite vjetrobransko staklo (kada su upaljena vanjska svjetla, također i na farovima), u isto vrijeme, brisači vjetrobrana se uključuju u određenim intervalima.
Redovito provjeravajte ispravnost sustava za pranje prednjih svjetala.
Perač stražnjeg stakla
Za uključivanje gurnite ručicu prema naprijed
- 1 položaj (s fiksacijom) = čišćenje
- 2 pozicija (dvopozicijski) = čišćenje i pranje
Brisač vjetrobrana radi u intervalima sve dok je zaključan u ovom položaju. Kada je drugi položaj aktiviran, tekućina za pranje se raspršuje po staklu.
Indikator količine goriva
Ako se strelica pomakne u crveno polje, morate hitno natočiti gorivo!
Ne dopustite da spremnik goriva bude potpuno prazan!
Mjerač temperature rashladne tekućine
Monitor radne temperature:
- plavo polje = motor još nije postigao radnu temperaturu
- crno polje = normalna radna temperatura
- crveno polje - previsoka temperatura
Zaustavite motor. Postoji opasnost od oštećenja motora, obratite se servisu.
