Legenda dijagrama 2
Komponente
- FB1 - osigurač
- FB2 - osigurač
- FB6 - osigurač
- FB7 - osigurač
- FB12 - osigurač
- FC5 - osigurač
- FC7 - osigurač
- FC8 - osigurač
- FC9 - osigurač
- FC10 - osigurač
- FC21 - osigurač
- FC23 - osigurač
- FL1 - glavni osigurač
- FL2 - glavni osigurač
- FL3 - glavni osigurač
- FL4 - glavni osigurač
- FL5 - glavni osigurač
- FL6 - glavni osigurač
- G1 - baterija
- G2 - generator
- K24 - relej za vuču startera
- M1 - starter
Veze
- X1 - motorni prostor. Priključak žice pozitivnog napona baterije
- X2 - motorni prostor. Priključak kabela za uzemljenje (-) akumulatora
- HZ - motorni prostor. Priključak uzemljenja (-)
- X10 - motorni prostor. Uzemljenje (-) na tijelo
- X12 - Kabelski svežanj instrumentne ploče i motornog prostora
- X14 - Kabelski svežanj instrumentne ploče i motornog prostora
- X21 - kabelski svežanj instrumentne ploče i karoserije
- X22 - kabelski svežanj instrumentne ploče i karoserije
Točke "mase" (-)
- 1 - tijelo
- 2 - motor
- 3 - okvir
- 4 - lijeva strana motornog prostora
Kratice
- VOLT-D - kutija s osiguračima i relejima za dizelsko vozilo
- 10A -10 ampera
- 50 - signal senzora položaja radilice
- ABS - sustav protiv blokiranja kotača
- AZV - vučna kuka
- CRP - telefon u salonu
- DIAG - dijagnostički konektor
- DWA - sigurnosni alarm
- EMR - radio prijemnik
- FC20 - osigurač broj 20
- FH - podizač prozora
- FI - automobil s benzinskim motorom
- GID - Grafički prikaz informacija
- HSH - grijač stražnjeg stakla
- HZG - grijač
- IH - parkirni grijač
- IMO - imobilizator (protuprovalni sustav)
- INS - instrumentna ploča
- IRL - žarulja za unutarnje svjetlo
- LSW - Prekidač svjetla
- MID - Višeinformacijski zaslon
- MK - sustav hlađenja motora
- MT - ručni mjenjač
- MUT - tajmer
- NAV - navigator
- NSW - svjetla za maglu
- STA+CHA-D - sustav za pokretanje i punjenje dizelskih vozila
- TEL - telefon
- TID - prikaz putnog računala
- TM - automatski uređaj za uzbunjivanje spasilačke službe (telematički)
- WL - svjetlosna signalizacija u nuždi
- Y22DTH - 2,2-litreni Euro 3 dizelski motor s turbopunjačem i povećanom snagom
- ZV - centralno zaključavanje
Otvori veliku sliku u novoj kartici →

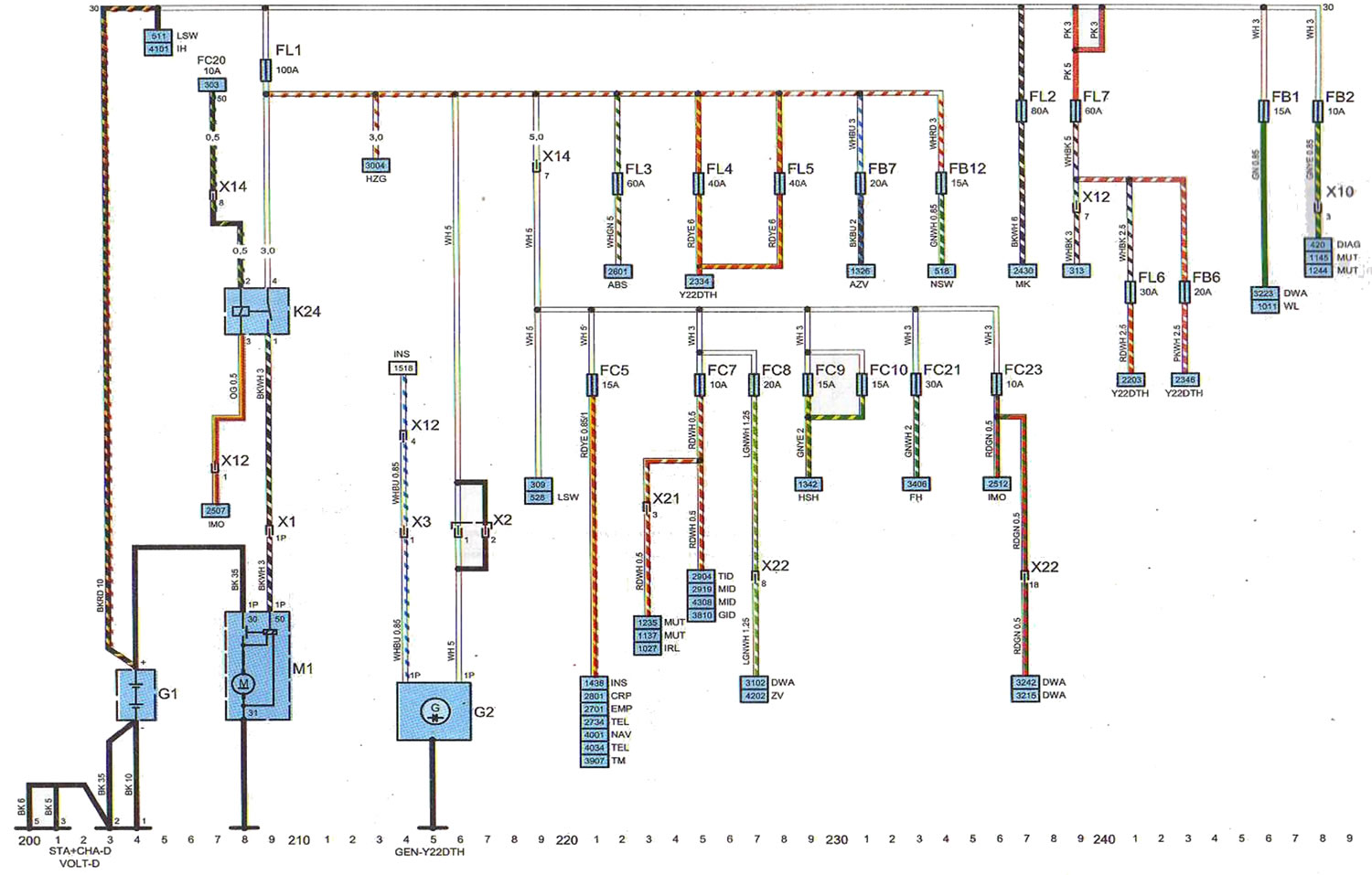

Shema 2. Sustav pokretanja i punjenja, generator. Vozila s dizelskim motorom Y22DTH.
