Uljni radijator (Opel Omega B)

Uklanjanje

1. Ispustite rashladnu tekućinu.

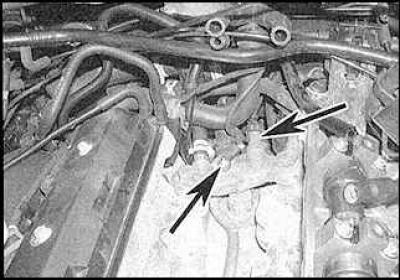

2. Uklonite usisnu granu.

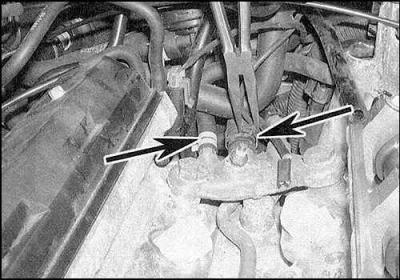

3. Odvojite žice od osjetnika indikatora temperature rashladnog sredstva i osjetnika temperature rashladnog sredstva sustava upravljanja motorom (naznačeno strelicama).

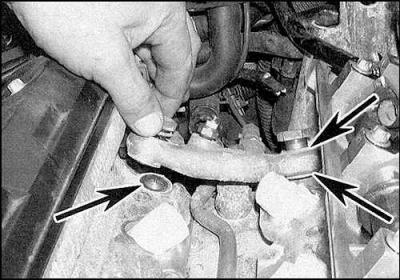

4. Odvojite crijeva rashladne tekućine od izlazne cijevi (naznačeno strelicama).



5. Uklonite vijke i odvojite izlaznu cijev te uklonite brtvene podloške (naznačeno strelicama).



6. Odvijte vijke i uklonite gornji toplinski štit ispušne grane lijevog niza cilindara.

7. Uklonite filter ulja i zamijenite ga ako je potrebno.

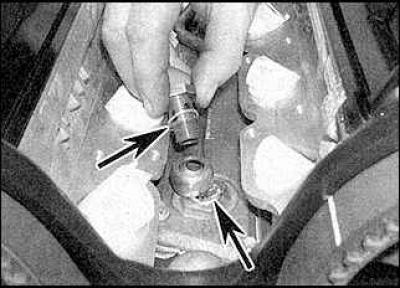

8. Uklonite matice koje pričvršćuju cijevi hladnjaka ulja na blok cilindra.

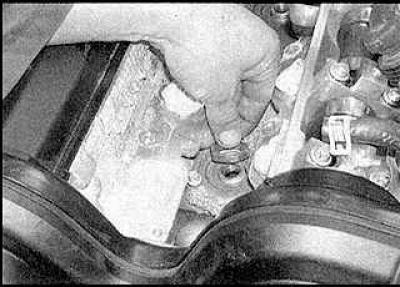

9. Uklonite vijke koji pričvršćuju cijevi na hladnjak ulja.

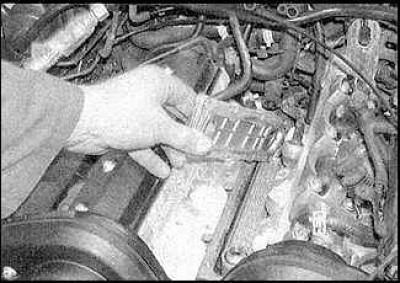

10. Uklonite velike matice koje pričvršćuju priključke hladnjaka ulja za poklopac.

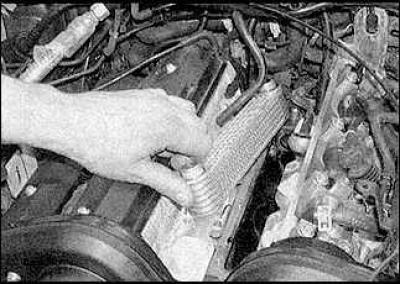

11. Zatim uklonite vijke i uklonite poklopac s vrha bloka cilindra.



12. Uklonite hladnjak ulja. Ako je radijator oštećen, mora se zamijeniti.

Montaža

1. Očistite površine hladnjaka, poklopca i bloka cilindra.

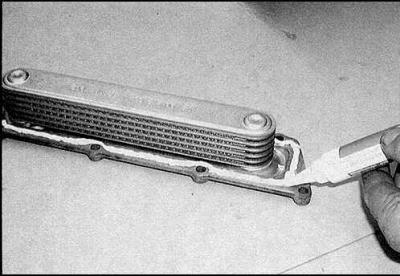

2. Ugradite nove O-prstenove na priključke hladnjaka. Vratite poklopac i zategnite velike matice.

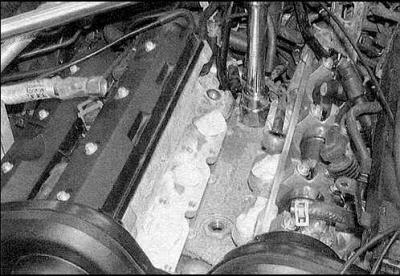

3. Nanesite sloj brtvila N15 03 296 debljine 2 mm u utor poklopca hladnjaka ulja.



(Izvor se nalazi na online web stranici OpelBook)



4. Ugradite radijator zajedno s poklopcem, zategnite pričvrsne vijke i zategnite velike matice na potrebni moment pritezanja.

5. Ugradite preostale dijelove.
