Sustav za ubrizgavanje goriva (2,0-litarski motor) (Opel Omega B)

Mlaznice za gorivo

Skidanje i ugradnja

SOHC motor

1. Otpustite tlak iz sustava goriva i odvojite negativni kabel akumulatora.

2. Uklonite razvodnik goriva.

3. Uklonite pričvrsnu kopču i uklonite odgovarajuću mlaznicu.

4. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

DOHC motor

5. Otpustite tlak iz sustava goriva i odvojite negativni kabel akumulatora.

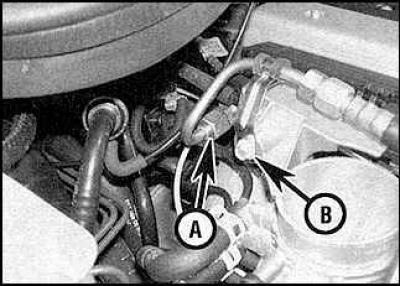

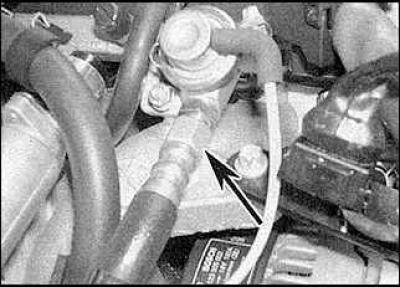

6. Otpustite maticu (A) i vijak (B) koji spajaju cijev za dovod goriva.



7. Otpustite spojnu maticu povratne cijevi i odvojite cijevi za gorivo od razvodnika goriva.



8. Uklonite razvodnik goriva i mlaznice.

9. Uklonite pričvrsnu kopču i uklonite odgovarajuću mlaznicu. Uklonite brtveni prsten.

10. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Regulator pritiska goriva

Skidanje i ugradnja

1. Otpustite tlak iz sustava goriva i odvojite negativni kabel akumulatora.

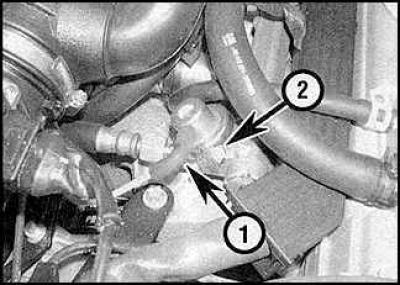

2. Odvojite vakuumsko crijevo (1) i montažnu stezaljku (2) regulatora tlaka goriva.

3. Otpustite montažnu stezaljku i uklonite regulator.

4. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Ventil za kontrolu brzine u praznom hodu

Skidanje i ugradnja

1. Skinite cijev za dovod zraka.

2. Odvojite spojni konektor, odvrnite pričvrsne vijke i uklonite ventil.

3. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Potenciometar leptira za gas

Skidanje i ugradnja

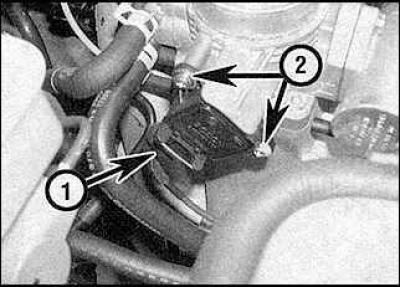

1. Odspojite spojni konektor (1). Otpustite pričvrsne vijke (2) i uklonite potenciometar.



2. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Senzor temperature rashladne tekućine

Skidanje i ugradnja

SOHC motor

Vidjeti. pododjeljak 4.7.

Dohc motor

Vidjeti. pododjeljak 4.7.

Senzor temperature ulaznog zraka

Skidanje i ugradnja

1. Odspojite spojni konektor.

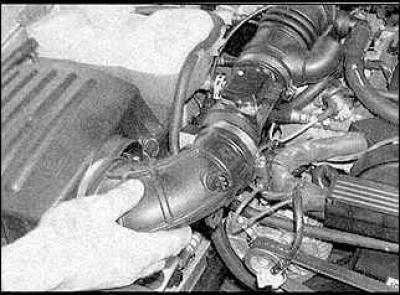

2. Otpustite montažne stezaljke i uklonite cijev za dovod zraka.

3. Uklonite senzor.

4. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Senzor protoka zraka

Skidanje i ugradnja

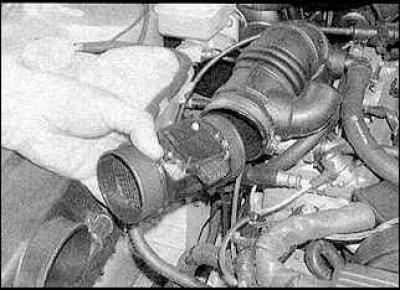

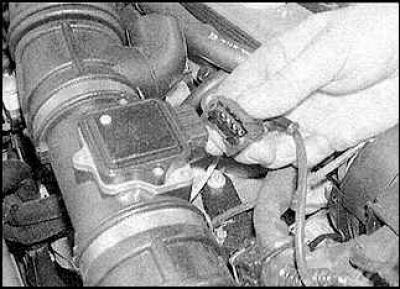

1. Odvojite konektor za spajanje senzora. Skinite cijev za dovod zraka.





2. Otpustite montažnu stezaljku i uklonite senzor.

3. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Senzor položaja radilice

Skidanje i ugradnja

SOHC motor

1. Skinite prednji poklopac razvodnog remena.

2. Na modelima s klima uređajem, uklonite lijevi nosač motora/mjenjača i montažni nosač s bloka cilindra.

3. Odvojite konektor za spajanje senzora.

4. Otpustite pričvrsni vijak i uklonite senzor.

5. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

DOHC motor

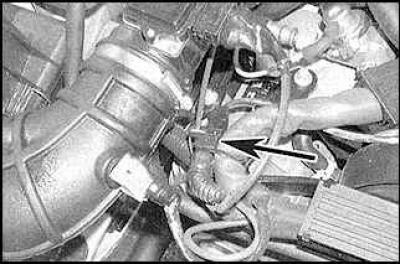

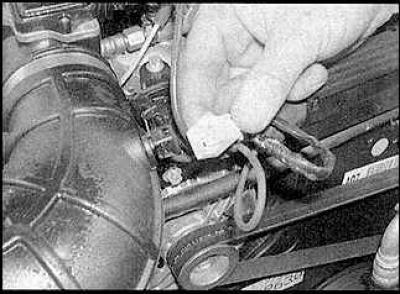

6. Senzor se nalazi na lijevoj strani bloka cilindra, ispod pumpe servo upravljača. Za uklanjanje senzora (označeno strelicom) odspojite spojni konektor. Otpustite pričvrsni vijak i uklonite senzor.

7. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Senzor buke goriva

Skidanje i ugradnja

SOHC motor

1. Senzor se nalazi na desnoj strani bloka cilindra. Odspojite spojni konektor, odvrnite montažni vijak i uklonite senzor.

2. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

DOHC motor

3. Senzor se nalazi na desnoj strani bloka cilindra. Uklonite starter ako je potrebno za bolji pristup.

4. Odspojite spojni konektor, odvrnite montažni vijak i uklonite senzor.

5. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Senzor položaja bregastog vratila - DOHC motor

Skidanje i ugradnja

1. Skinite kućište svjećice.

2. Odvojite konektor za spajanje senzora.

3. Skinite prednji poklopac razvodnog remena.

4. Otpustite pričvrsni vijak i uklonite senzor.

5. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Elektronička upravljačka jedinica

Skidanje i ugradnja

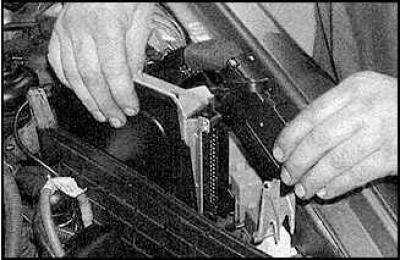

1. Odvojite negativni kabel akumulatora i uklonite poklopac kutije releja u odjeljku motora.

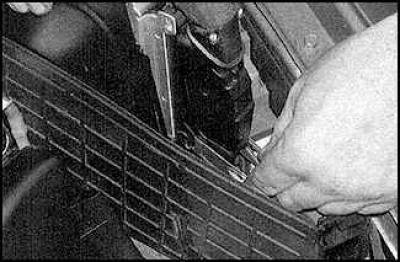

2. Izvadite elektroničku upravljačku jedinicu iz utičnice i odvojite spojni konektor.



3. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

Relej sustava za ubrizgavanje goriva

Skidanje i ugradnja

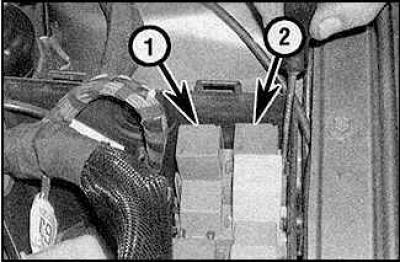

1. Uklonite poklopac kutije releja u odjeljku motora. Relej pumpe za gorivo (1) i relej sustava za ubrizgavanje goriva (2) nalaze se u bloku releja u motornom prostoru.

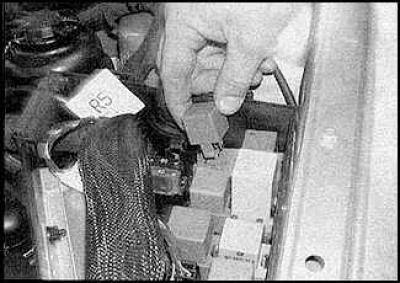

2. Zamijenite odgovarajući relej.

Uključite klima uređaj

Skidanje i ugradnja

Za zamjenu prekidača morate se obratiti stručnjaku.
