Змест: Ліхтар салона ⬇ Дзвярны кантактны выключальнік…⬇ Заднія ліхтары для чытання ⬇ Ліхтар багажніка ⬇ Асвятленне попельніцы і…⬇ Ліхтар у дзверы ⬇
Ліхтар салона
Сафітная лямпа (10 Вт, даўжыня 41 мм, форма Да па стандарце ДВП) павінна гарэць пры адчыненых дзвярах і якое адпавядае становішчы выключальніка. Ток на яе паступае ўвесь час.
Адлучыце провад масы акумулятара або выміце засцерагальнік ліхтара салона, інакш існуе небяспека кароткага замыкання.
Адцісніце корпус лямпы з выраза ў столі. Для гэтага вам патрэбны моцныя пазногці, шырокая адвёртка або плоская ручка лыжкі.
Аўтамабілі без ліхтароў для чытання: выміце сафітную лямпу з крапежных выступаў.
Перад усталёўкай новай лямпы ледзь прыцісніце сябар да сябра крапежныя язычкі.
У аўтамабілях з ліхтарамі для чытання: адлучыце раз'ём провада.
Пры ўсталёўцы лямпы напальвання выміце з фіксатараў плафон.
У ліхтар для чытання вам патрэбна лямпа са шкляным цокалем магутнасцю 5 Вт.
Дзвярны кантактны выключальнік ліхтара для асвятлення салона
Ліхтар салона ў Vectra павінен гарэць пры адчыненых дзвярах. Пры зачыненых дзвярах ён гарыць у тым выпадку, калі звернуты выключальнік Калі ліхтар салона не гарыць, то, магчыма, няспраўны дзвярны кантактны выключальнік. Ён стварае кантакт з масай ліхтара салона, які пастаянна знаходзіцца пад токам, і тым самым замыкае электрычны ланцуг - лямпа можа гарэць. Парушэнні ў працы дзвярнога кантактнага выключальніка могуць узнікнуць у тым выпадку, калі:
- заклінавала ў накіроўвалай націскны штыфт выключальніка ці ён пагнуўся. Заменіце выключальнік;
- раз'ём провада адлучыўся ад выключальніка. Каб раздым лепш трымаўся, трохі сагніце яго і зноў устаўце.
Сам дзвярны кантактны выключальнік прышрубаваны да дзвярной стойцы толькі адной шрубай. Пры дэмантажы выкруціце шрубу і выміце выключальнік.

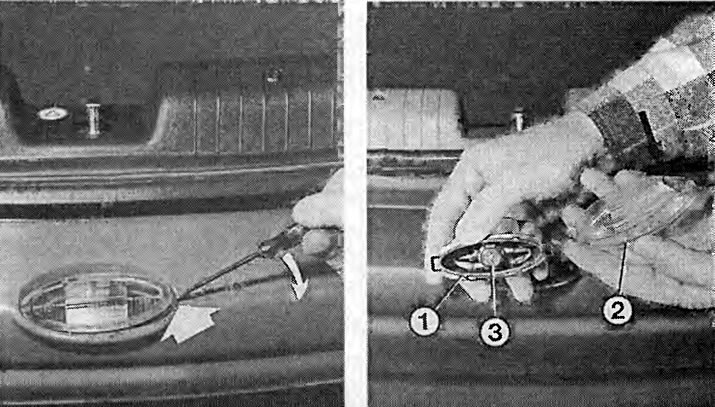

Дэмантаж ліхтара асвятлення нумарнога знака і замена лямпы.
Злева: шліцавай адвёрткай выведзіце з пазы крапежны выступ (стрэлка) і выміце з выраза ліхтар асвятлення нумарнога знака.
Справа: плафон (2) ліхтара асвятлення нумарнога знака (3) адлучаецца пасля адціскання крапежнага выступу (стрэлка) ад патрона (1).

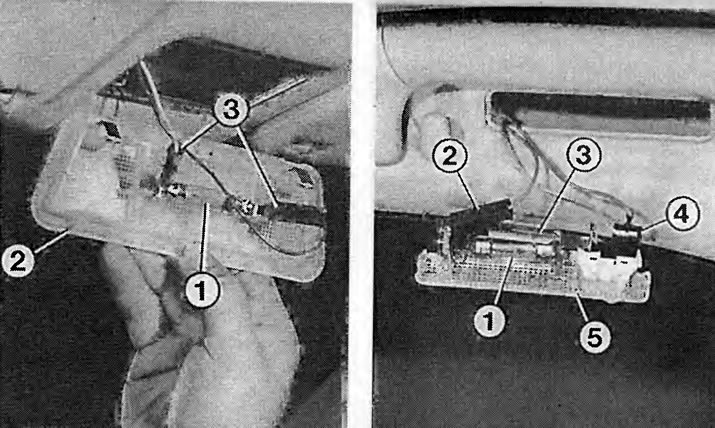

Злева: пры знятым ліхтары салона (2) бачныя:
1 - сафітная лямпа;
3 - злучальны раздым.
Справа: на фатаграфіі паказаны дэмантаваны задні ліхтар для чытання. Лічбамі пазначаны:
1 - сафітная лямпа;
2 - провад масы;
3 - вечка;
4 - злучальны раздым;
5 - корпус ліхтара.
Заднія ліхтары для чытання
Перад дэмантажам задняга ліхтара для чытання зачыніце дзверы для таго, каб ліхтар не знаходзіўся пад напругай.
Адшрубуйце поручань разам з ліхтаром для чытання.
Адлучыце раз'ём провада.
Выміце з заціскаў цеплаахоўны шчыток над лямпай напальвання.
Выміце з патрона і ўстаўце новую сафітную лямпу (10 Вт, даўжыня 41 мм, форма Да па стандарце ДВП).
Зноў змантуйце цеплаахоўны шчыток і злучальны провад.
Прышрубуйце поручань.
Ліхтар багажніка
Асвятляльнае абсталяванне багажніка складаецца з адной 10-ці ватнай сафітнай лямпы, даўжынёй 41 мм, форма Да па стандарце ДВП. Яна знаходзіцца ў левым абліцоўванні багажніка. Злучэнне ліхтара з масай забяспечваецца праз кантактны выключальнік у заднім вечку.
Адкруціце кантактны выключальнік для таго, каб ліхтар багажніка не знаходзіўся пад напругай.
Прасуньце руку праз адтуліну пад ліхтаром салона і адцісніце ліхтар з абліцоўвання.
Або ўстаўце адвёртку ўзбоч у выманне на корпусе лямпы і асцярожна адцісніце з выраза лямпу.
Пасля замены лямпы напальвання ўстаўце корпус лямпы на месца - спачатку бокам провада.
Зноў прышрубуйце кантактны выключальнік.

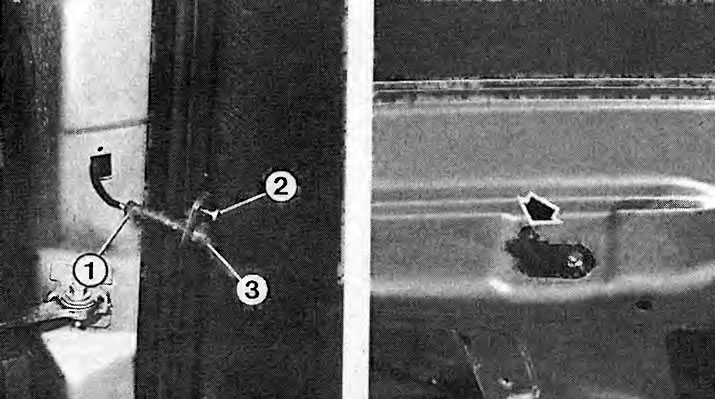

Злева: тут дэмантаваны дзвярны кантактны выключальнік. Лічбамі пазначаны:
1 - злучальны раздым;
2 - крапежная шруба;
3 - кантактны штыфт.
Справа: пры адкрыцці задняга вечка кантактны выключальнік (стрэлка) замыкае злучэнне з масай. Лямпа ў багажніку загараецца.

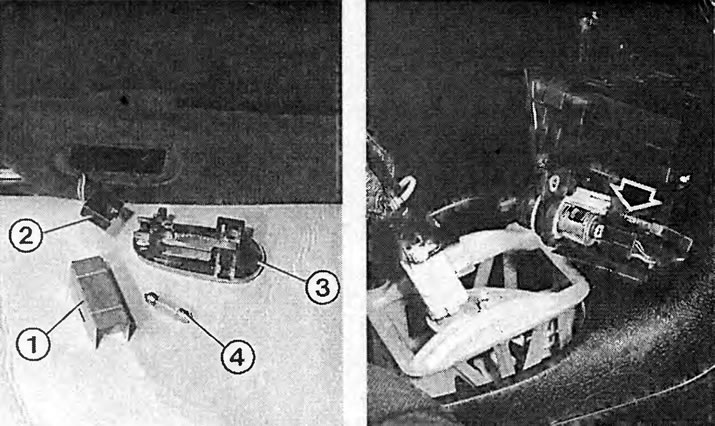

Злева: дэмантаваны ліхтар у дзверы. Лічбамі пазначаны:
1 - вечка;
2 - злучальны раздым;
3 - плафон;
4 - сафітная лямпа.
Справа: асвятленне прыпальвальніка наперадзе пры дэмантаванай попельніцы. Стрэлкай паказана лямпа са шкляным цокалем. Выміце лямпу з цокаля і ўстаўце новую лямпу.
Асвятленне попельніцы і прыпальвальніка
Лямпачка са шкляным цокалем у святлівым кольцы прыпальвальніка праз пластмасавае акенца адначасова асвятляе попельніцу.
Дэмантуйце попельніцу з трымальнікам для бутэлек, гл. главу аб салоне.
Адлучыце раз'ём провада.
Дэблакуйце патрон і выміце з адтуліны.
Выміце лямпу са шкляным цокалем з патрона.
Устаўце новую лямпачку.
Ліхтар у дзверы
Корпус лямпачкі адцісніце маленькай адвёрткай з абліцоўвання дзвярэй.
Адлучыце раз'ём провада.
Зніміце цеплаахоўны экран з корпуса лямпы.
Выміце сафітную лямпу з фіксатараў і ўстаўце новую лямпу.
