Система за впръскване на гориво (2,5 и 3,0 литрови двигатели) (Opel Omega B)

Съдържание: Горивни инжектори ⬇ Регулатор на налягането на горивото ⬇ Клапан за регулиране на оборотите на…⬇ Потенциометър на газта ⬇ Сензор за температура на охлаждащата…⬇ Сензор за температура на входящия…⬇ Сензор за въздушен поток ⬇ Сензор за положение на коляновия вал ⬇ Сензор за детонация за изгаряне на…⬇ Сензор за детонация за изгаряне на…⬇ Сензор за положение на…⬇ Електронен блок за управление ⬇ Реле на системата за впръскване на…⬇ Превключване на климатичната система ⬇

Горивни инжектори

Премахване и монтиране

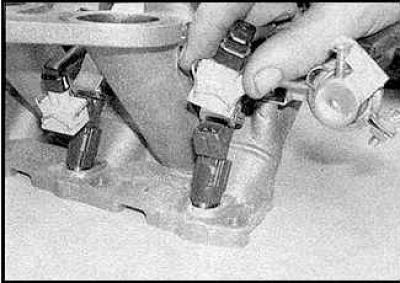

1. Отстранете долната част на всмукателния колектор.

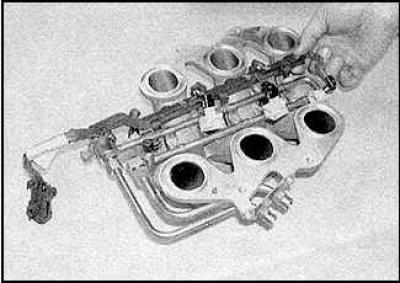

2. Изключете съединителните конектори от инжекторите.

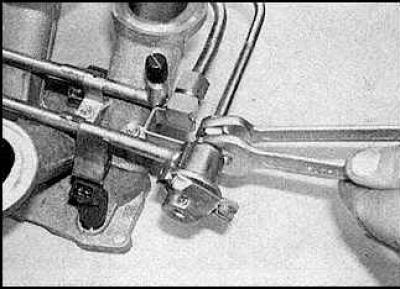

3. Отстранете капака на кабелния сноп.

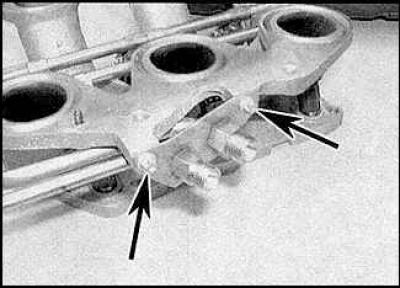

4. Развийте гайките, свързващи горивните тръби.

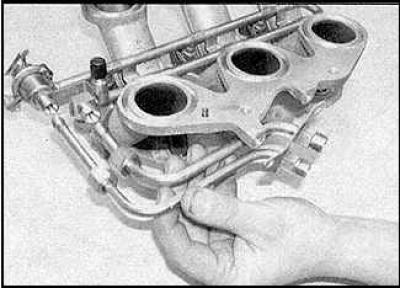

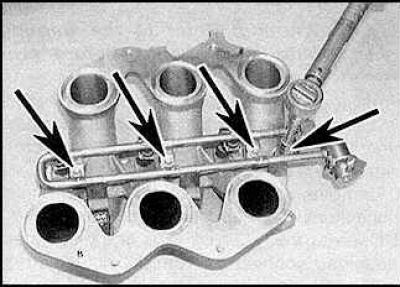

5. Развийте монтажните болтове (обозначени със стрелки).

6. Отстранете тръбите за гориво.

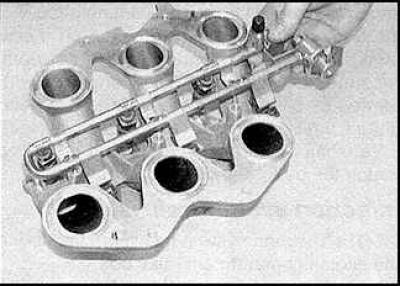

7. Развийте монтажните болтове (обозначени със стрелки) горивен колектор.

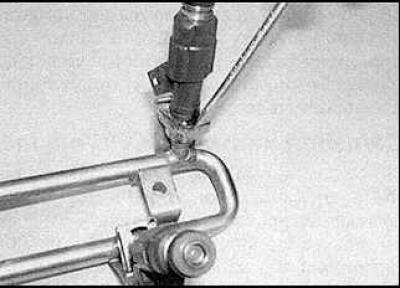

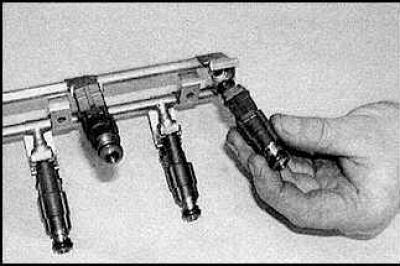

8. Отстранете горивния колектор заедно с инжекторите.

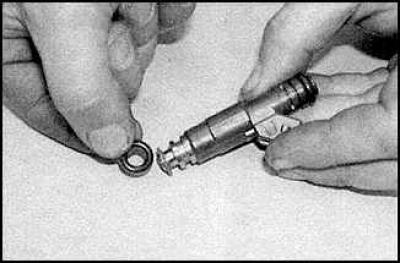

9. Отстранете съответната монтажна скоба (рисунка вляво) и свалете инжектора (рисунка вдясно).

10. Монтажът се извършва в ред, обратен на демонтаж. Сменете О-пръстените.

Регулатор на налягането на горивото

Премахване и монтиране

1. Освободете налягането от горивната система и откачете отрицателния кабел на акумулатора.

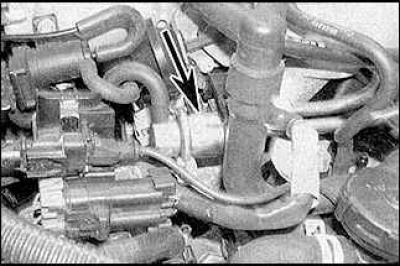

2. Свалете рамената на чистачките и панела за изтичане на водата. Регулатор на налягането на горивото (обозначен със стрелката) разположен зад всмукателния колектор.

3. Изключете вакуумния маркуч от регулатора.

4. Разхлабете монтажната скоба и свалете регулатора.

5. Монтажът се извършва в ред, обратен на демонтаж.

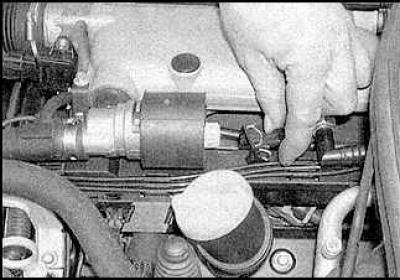

Клапан за регулиране на оборотите на празен ход

Премахване и монтиране

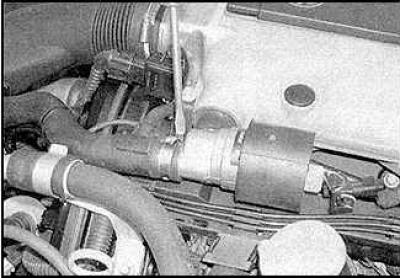

1. Изключете конектора за свързване на клапана.

2. Изключете маркуча от вентила и извадете вентила.

3. Монтажът се извършва в ред, обратен на демонтаж.

Потенциометър на газта

Премахване и монтиране

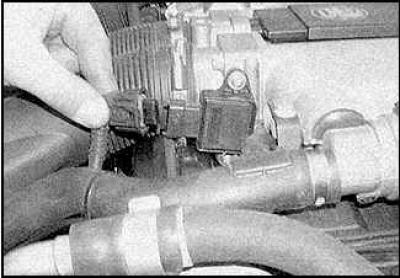

1. Изключете свързващия конектор. Разхлабете монтажните винтове и свалете потенциометъра.

2. Монтажът се извършва в ред, обратен на демонтаж.

Сензор за температура на охлаждащата течност

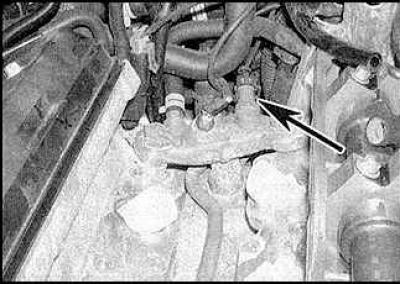

Местоположение на сензора за температура на охлаждащата течност

Сензор за температура на охлаждащата течност (обозначен със стрелката) разположен в изпускателния канал (на снимката всмукателния колектор е свален).

Премахване и монтиране

Вижте. подточка 4.7.

Сензор за температура на входящия въздух

Премахване и монтиране

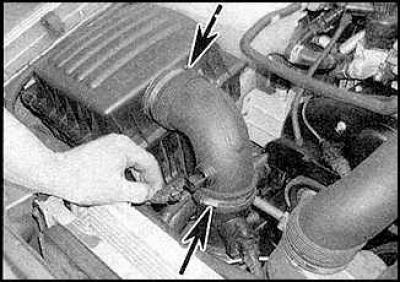

1. Изключете съединителния конектор, освободете закрепващите скоби (обозначени със стрелки). Отстранете тръбата за всмукване на въздух.

2. Отстранете сензора.

3. Монтажът се извършва в ред, обратен на демонтаж.

Сензор за въздушен поток

Премахване и монтиране

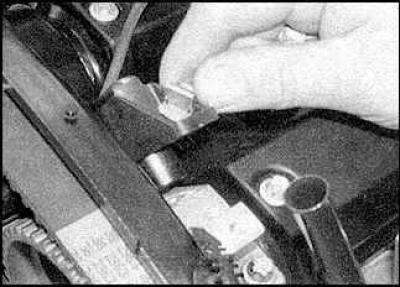

1. Изключете конектора за свързване на сензора. Отстранете тръбата за всмукване на въздух.

2. Разхлабете монтажната скоба и отстранете сензора.

3. Монтажът се извършва в ред, обратен на демонтаж.

Сензор за положение на коляновия вал

Сензорът се намира от лявата страна на цилиндровия блок, под масления филтър.

Премахване и монтиране

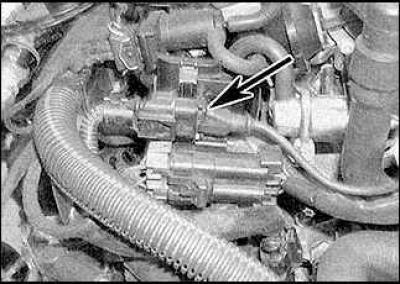

1. Свалете рамената на чистачките и панела за изтичане на водата.

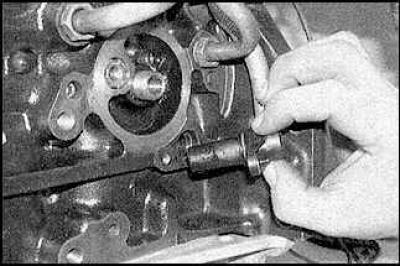

2. Изключете свързващия конектор (обозначен със стрелката) сензор за положение на коляновия вал, който е прикрепен към задната скоба на двигателя.

3. Разхлабете монтажния болт и отстранете сензора.

4. Монтажът се извършва в ред, обратен на демонтаж.

Сензор за детонация за изгаряне на гориво в десния ред на цилиндрите

Премахване и монтиране

1. Отстранете обтегача на задвижващия ремък. Извадете генератора.

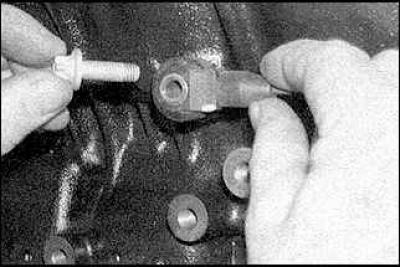

2. Изключете конектора за свързване на сензора.

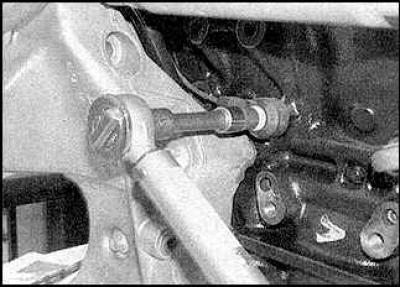

3. Разхлабете монтажния болт и отстранете сензора.

4. Монтажът се извършва в ред, обратен на демонтаж.

Сензор за детонация за изгаряне на гориво в левия ред на цилиндрите

Премахване и монтиране

1. При моделите с климатик отстранете лявата опора на двигателя/трансмисията и монтажната скоба от цилиндровия блок.

2. Изключете конектора за свързване на сензора.

3. Разхлабете монтажния болт и отстранете сензора.
