Измерение накладок задних дисковых тормозов (Opel Vectra B)

Работа по техническому обслуживанию

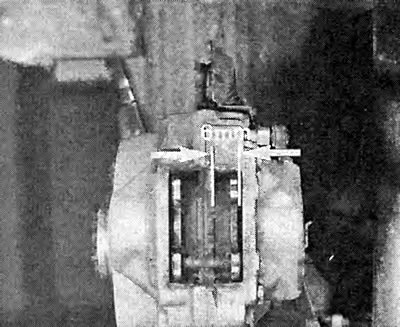

Проверка износа накладок задних дисковых тормозов осуществляется так же, как на передних тормозах. Здесь также минимальный размер 6 мм — измерение производится вместе с несущей пластиной накладки.

Одновременно с проверкой накладок проверяется состояние тормозных дисков. Мера износа и последовательность рабочих операций описаны в тексте этой главы далее.

Замена накладок задних дисковых тормозов

Всегда должны сразу заменяться обе накладки и распорные зажимы справа и слева. Используйте накладки только с АВЕ.

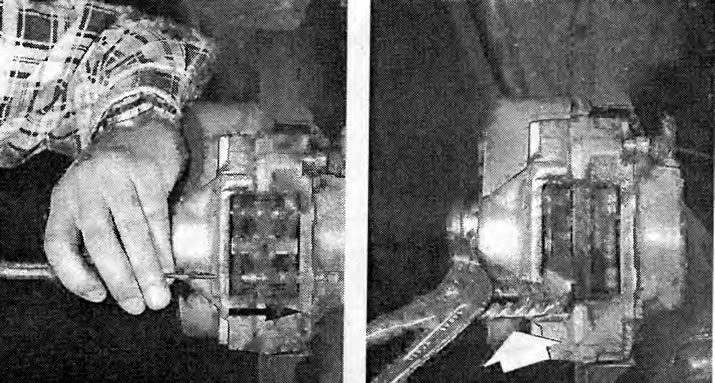

Выбейте подходящим пробойником крепежные штифты тормозных накладок снаружи внутрь.

Снимите освободившийся распорный зажим.

Установите между несущей пластиной тормозной накладки и тормозным суппортом газовый ключ и отожмите накладку.

Вставьте отвертку между накладкой и тормозным диском и полностью отожмите накладку к внешнему краю шахты тормозного суппорта.

Проверьте уровень тормозной жидкости в расширительном бачке. Он поднимается при отжимании поршней. Если нужно, отсосите тормозную жидкость шприцем для инъекций.

Тем же способом отожмите другую накладку.





При этом оставьте пока установленной противолежащую накладку. Иначе при отжимании одного поршня из своей направляющей может выдвинуться другой.



Выньте обе накладки.

Тряпкой, смоченной спиртом (ни в коем случае не бензином), вычистите пыль от стирания накладок в их гнездах.

Соскребите плоской отверткой запекшуюся корку от накладок и ржавчину. Будьте осторожны, не повредите при этом манжеты поршней.

Чтобы избежать визга тормозов, смажьте накладки в местах прилегания тормозных поршней тормозной пастой «Plastilube» (в магазине запчастей).

Поставьте новые накладки с металлическими прокладками.

Наложите распорную пружину и вставьте изнутри наружу крепежные штифты.

Несколько раз отожмите педаль тормоза, пока накладки не прижмутся к тормозным дискам.

Если тормозная жидкость отсасывалась, проверьте ее уровень.

Демонтаж заднего тормозного суппорта

Поднимите автомобиль, демонтируйте заднее колесо.

Демонтируйте тормозную трубку, если тормозной суппорт должен демонтироваться. Для этого откройте клапан прокачки, один раз отожмите педаль тормоза и зафиксируйте в этом положении.

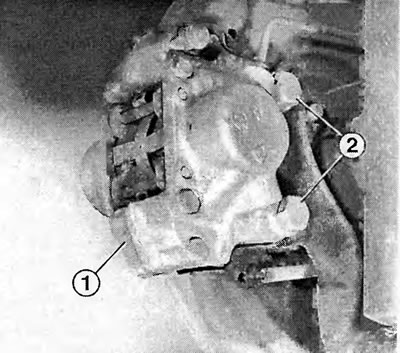

Вывинтите крепежные болты тормозного суппорта.

Отожмите взад и вперед тормозной суппорт для того, чтобы слегка отодвинулись тормозные поршни.

Снимите тормозной суппорт.

При монтаже затяните крепежные болты на 80 Нм. Привинтите тормозную трубку на 16 Нм.

Прокачайте тормозную систему в том случае, если отвинчивалась тормозная трубка.

Перед первым метрами движения несколько раз нажмите на педаль тормоза для того, чтобы установился нормальный зазор педали.

Замена манжеты заднего тормозного поршня

Демонтируйте тормозные накладки.

Демонтируйте тормозной суппорт, тормозная трубка остается подсоединенной.



Тормозной поршень при замене манжеты должен выступать чуть дальше над корпусом тормозного суппорта. Если это не так, пусть ваш помощник немного нажмет на педаль тормоза, чтобы поршень выступал примерно на 10 мм. Не меняйте монтажное положение тормозного поршня. Поршень должен выступающей стороной поверхности давления полностью нажимать на крепежную пластину тормозной накладки. Если нужно, слегка поверните поршень.

Отожмите узкой отверткой пружинное кольцо на манжете тормозного поршня.

Снимите старую манжету.



Проверьте положение поршня: поршень должен выступающей стороной поверхности давления полностью нажимать на крепежную пластину тормозной накладки; если нужно, слегка поверните поршень.

Вставьте новую манжету в паз тормозного поршня, натяните на валик на тормозном суппорте и закрепите пружинным кольцом.

Проверка: манжета должна равномерно располагаться в тормозном суппорте по всему периметру Она должна безупречно прилегать в пазе тормозного поршня.

Демонтаж заднего тормозного диска

Демонтируйте задний тормозной суппорт. Тормозная трубка остается подключенной. Подвяжите тормозной суппорт проволокой к кузову.

Отвинтите крепежный болт впереди на тормозном диске.

Теперь снимите тормозной диск. Если не получится, слегка поверните назад регулировочное колесико колодок ручного тормоза (см. «Регулировка ручного тормоза»).

Очистите прилегающую поверхность тормозного диска на ступице колеса и поставьте новый тормозной диск Затяните крепежный болт на 4 Нм.

Отрегулируйте колодки ручного тормоза.
