Поршни и шатуны - проверка (Opel Vectra B)

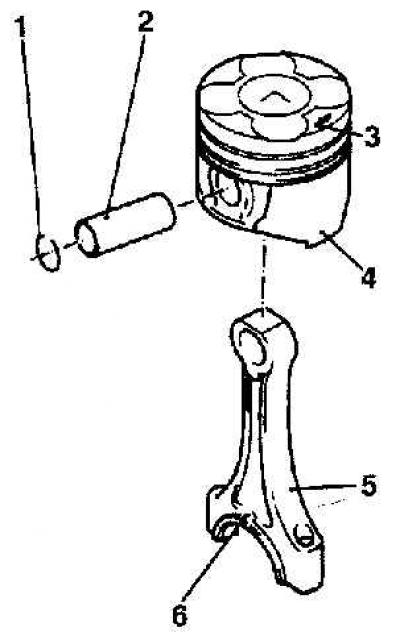

Поршень и шатун

Проверка

1. Перед проверкой поршней с шатунами снимите с поршней поршневые кольца и тщательно очистите поршни.

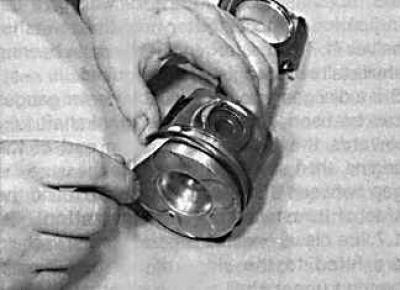

2. Для снятия поршневых колец с поршней разожмите кольцо и вставьте под кольцо равномерно по окружности два или три старых лезвия щупа и по ним сдвиньте кольцо с поршня.

Предупреждение! Будьте осторожны, не поцарапайте поршень концами кольца. Кольца очень хрупкие и могут треснуть, если их разжать очень сильно. Рабочие кромки поршневых колец очень острые, поэтому обращайтесь с ними очень осторожно, чтобы не порезаться. Держите каждый набор колец вместе с поршнями для повторной установки их на свои места.

3. Очистите все следы нагара с верхней части поршня.

4. Удалите нагар из канавок под поршневые кольца в поршне, используя старое поршневое кольцо.

5. После удаления налета очистите поршень с шатуном соответствующим растворителем и вытрите насухо.

6. Тщательно осмотрите каждый поршень на наличие трещин вокруг юбки и отверстий под поршневой палец.

7. Проверьте износ на юбке поршня, отверстие в головке поршня, а также прожог в верхней части поршня.

8. Следы точечной коррозии на поршне указывают, что в камеру сгорания попадала охлаждающая жидкость. Необходимо найти причину попадания жидкости в камеру сгорания и устранить ее.

9. Измерьте диаметр поршня.

10. Определите зазор поршня в цилиндре, для чего от диаметра цилиндра отнимите диаметр поршня и разделите на два.

11. Проверьте каждый шатун на износ и наличие трещин, а также искажение формы.

12. На всех бензиновых двигателях поршневые пальцы запрессованы в верхнюю головку шатуна, поэтому замену шатунов необходимо производить в специализированной мастерской.

Текст скопирован с онлайн-ресурса: opelbook.ru

13. На дизельных двигателях поршневые пальцы установлены по скользящей посадке и зафиксированы в поршне двумя стопорными кольцами. На этих двигателях поршни и шатуны могут быть разделены следующим образом.

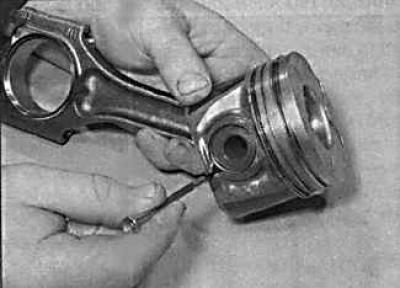

14. Используя лезвие тонкой отвертки, снимите с поршня стопорное кольцо и рукой выдавите поршневой палец. При повторной установке поршневого пальца используйте только новые стопорные кольца.



15. Проверьте поршневой палец и подшипник верхней головки шатуна на износ.

16. Шатуны обычно не требуют замены, если перед этим не произошло заклинивание двигателя.

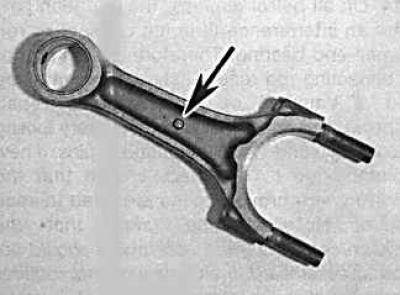

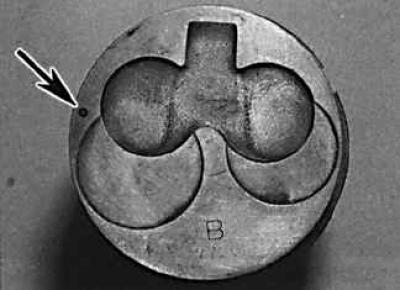

17. На двигателе 1,7 л соберите поршень и шатун так, чтобы установочная метка на головке поршня (указана стрелкой) находилась с той же самой стороны, что и метка на шатуне (указана стрелкой).

18. На двигателях 2,0 л соберите поршень и шатун так, чтобы стрелка на головке поршня показывала в сторону, противоположную от метки на шатуне.

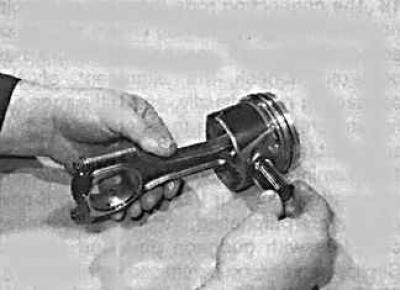

19. Смажьте поршневой палец и вставьте его в поршень и верхнюю головку шатуна. Проверьте, чтобы поршень легко и свободно поворачивался на поршневом пальце, после чего зафиксируйте поршневой палец новыми стопорными кольцами. Проверьте, чтобы каждое стопорное кольцо было правильно расположено в канавке поршня. На двигателях 2,0 л установите стопорные кольца так, чтобы их замки были направлены вверх.

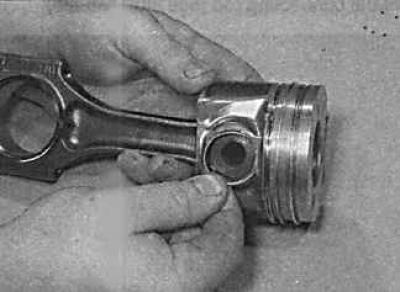

20. На двигателях 2,0 л разрез стопорного кольца должен быть направлен вверх поршня.
