Зняття та встановлення захисного кожуха акумулятора високого тиску (Opel Vivaro A)

Друга модель захисного кожуха високого тиску акумулятора виконує ті ж функції, що і перша модель. Захисний кожух оптимізує захист системи упорскування під високим тиском та ізоляційні функції.

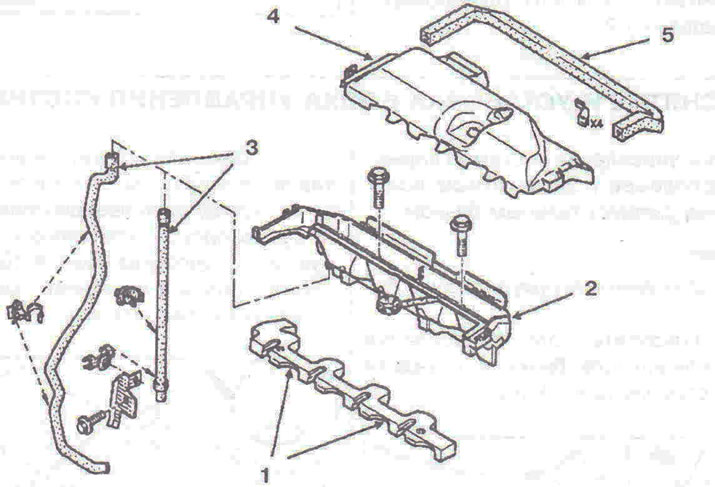

Для виконання функції безпеки протектор повинен включати в себе (малюнок 4.98):

• дві поглинаючі звукоізоляційні прокладки 1, які повинні бути замінені при пошкодженні або промоканні дизельним паливом;
• нижній алюмінієвий кожух 2, прикріплений до акумулятора та головки блоку циліндрів;
• трубку 3 зливу дизельного палива;
• пластикову кришку 4, встановлену на алюмінієвому кожусі;
• ущільнення 5 для запобігання перебігу між кришкою та кожухом.

Зняття

1. Від'єднайте батарею від негативного дроту.

2. Встановіть автомобіль на двостійковий підйомник.

3. Для зняття захисного кожуха необхідно спочатку зняти акумулятор високого тиску.

4. Від'єднайте кронштейн між розподільником повітря і на-сосом підсилювача рульового управління, зніміть масляний щуп.

5. Від'єднайте трубку уловлювання парів бензину.

6. Зніміть кришку захисного кожуха та зніміть її.

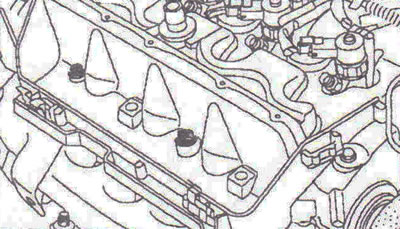

7. Від'єднайте зливний паливопровід, відкрутіть два болта кріплення захисного кожуха і зніміть його (малюнок 4.99).

Встановлення

8. Установка проводиться у порядку, зворотному зняттю.
