Легенда дијаграма 14
Компоненте
- Е16 - унутрашње светло са релејем за одлагање
- Е37 - сијалица на возачовим вратима
- Е38 - сијалица на сувозачовим вратима
- Е41 - светло за читање
- Е42 - сијалица пртљажника
- Е49 - сијалица на левим задњим вратима
- Е50 - сијалица на задњим десним вратима
- H2 - Предња лева лампица за показивање правца
- НЗ - Предња десна лампица за показивање смера
- H6 - репетитор левог скретања
- H7 - репетитор десног скретања
- К31 - прекидач
- R10 - упаљач за цигарете
- S6 - прекидач за светла у случају нужде
- V9 - диодна плоча за унутрашње осветљење
Везе
- X14 - Каблови за моторни простор и инструмент таблу
- X17 - Каблови за моторни простор и инструмент таблу
- X21 - каблови за каросерију и инструмент таблу
- X22 - каблови за каросерију и инструмент таблу
- X24 - каблови за каросерију и инструмент таблу
- X30 - каблови за каросерију и сувозачева врата
- X31 - каблови за каросерију и возачева врата
- X32 - кабловски свежањ каросерије и задњих левих врата
- ХЗЗ - каблови за каросерију и задња десна врата
- X34 - каблови за каросерију и отвор
- X53 - каблови за каросерију
Тачке "масе" (-)
- 5 - моторни простор, лева страна
- 12 - спрат у "тунелу" централне конзоле
Скраћенице
- 10A - 10 ампера
- 15А - напон паљења
- 15A - 15 ампера
- 30 - терминал 30 константно напајање
- 31 - веза са земљом (-)
- АЦЦ - положај кључа у брави за паљење који обезбеђује напајање помоћним системима и опреми
- CIG - упаљач за цигарете
- Д - аутомобил са дизел мотором
- DWA - безбедносни аларм
- FB1 - осигурач
- ФЦ1 - осигурач
- ФЦ7 - осигурач
- ФЦ15 - осигурач
- ФЦ18 - осигурач
- У стварном животу - унутрашње осветљење
- ФИ - аутомобил са бензинским мотором
- INS - инструмент табла
- КЗЛ - сијалице за регистарске таблице
- LWB - дуго међуосовинско растојање
- MUT - тајмер
- RHD - возила са воланом на десној страни
- SL-M - додатно стоп светло
- SLS - прекидач стоп светла
- SWB - кратко међуосовинско растојање
- ТЛ - сигналне сијалице упутства окреће
- СКРЕНУТИ - показивач правца
- ZV - централно закључавање
Отворите велику слику на новој картици →

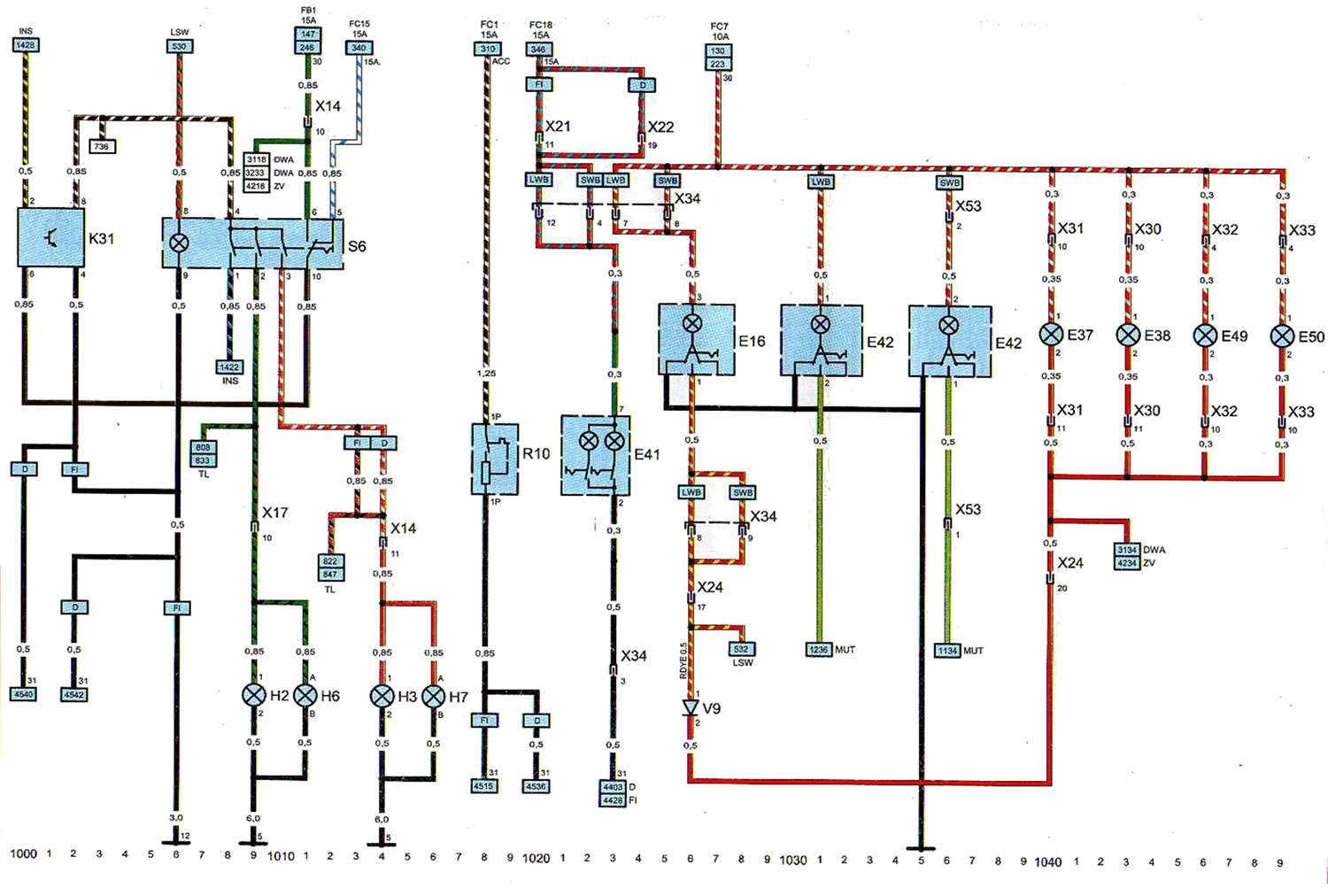

Шема 14. Упаљач за цигарете, унутрашње осветљење, сијалице показивача правца.
