Систем издању емисије гасова (Opel Omega B)

Садржај: Уклањање ⬇ Инсталација ⬇

На моделима са мотором од 2.0Л, издувни систем се састоји од три дела: одводне цеви са катализатором, средње цеви и пригушивача, и издувне цеви и пригушивача.

На моделима са моторима од 2,5 и 3,0 литара, издувни систем се састоји од пет делова: улазне и средње цеви за сваки од низова цилиндара, издувне цеви и пригушивача.

Уклањање

Да бисте уклонили издувни систем или његове компоненте, подигните возило и поставите га на носаче.

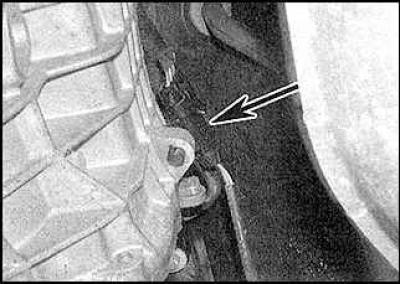

1. Одвојите конектор сензора кисеоника (означен стрелицом). Прикључни конектор је причвршћен са стране мењача.

Усисна цев

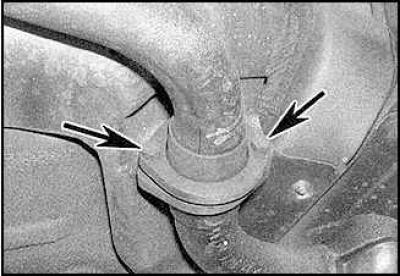

2. Одврните монтажне завртње (означене стрелицама) улазне цеви издувног система.

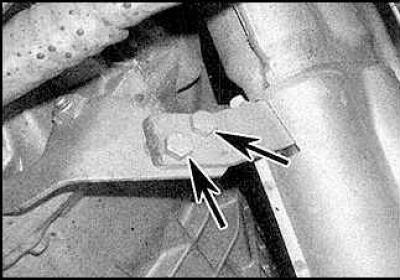

3. Одврните завртње који причвршћују усисну цев за међуцев (означено стрелицама).

Интермедиате пипе

4. Отпустите монтажне завртње, уклоните цев са носача и уклоните је из возила.

Издувна цев

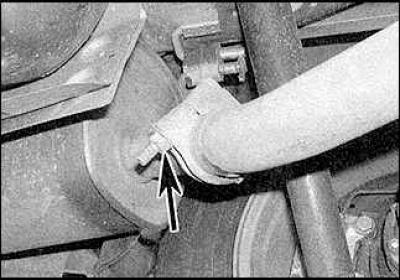

5. Отпустите стезаљку (означена стрелицом) која причвршћује издувну цев за међуцев.

6. Скините цев са носача и уклоните је из возила.

Цео издувни систем

7. Одвојите конектор за повезивање сензора кисеоника.

Оригинални извор на веб-сајту: OpelBook.ru

8. Отпустите монтажне завртње, отпустите гумене држаче и уклоните издувни систем.

Топлотни штитови

9. За причвршћивање екрана на тело користе се разне матице и завртњи. Када се уклони одговарајући део издувног система, топлотни штит се може уклонити.
