14.1. Senzor de oxigen înainte de convertorul catalitic
Demontarea
1. Ridicați vehiculul.
2. Deconectați conectorul 2 al cablajului senzorului de oxigen de la cablajul 1 (figura 2.70).

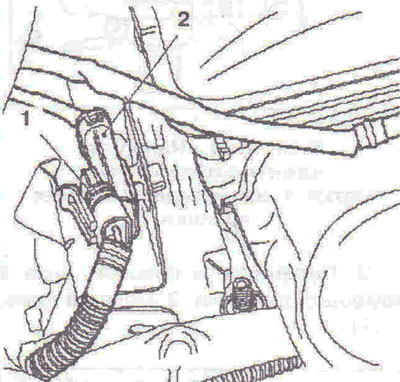

Figura 2.70. Deconectați conectorul 2 al cablajului senzorului de oxigen de la cablajul 1.
3. Scoateți senzorul de oxigen 1 din galeria de evacuare folosind unealta KM-6236 2 (figura 2.71).

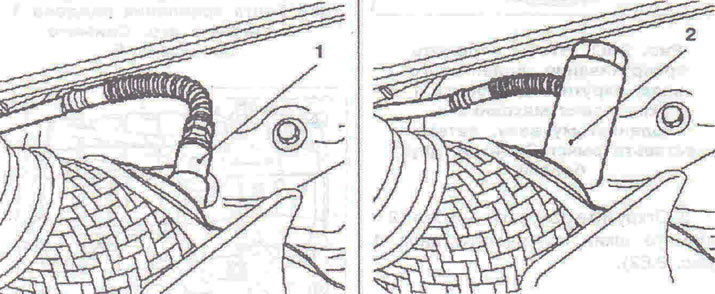

Figura 2.71. Scoateți senzorul de oxigen 1 din galeria de evacuare folosind unealta KM-6236 2.
Instalare
4. Instalarea se efectuează în ordine inversă demontării.
14.2. Senzor de oxigen după convertorul catalitic
Demontarea
1. Ridicați vehiculul.
2. Deconectați conectorul 2 al cablajului senzorului de oxigen de la cablajul 1 (figura 2.72).
3. Scoateți senzorul de oxigen 1 din convertorul catalitic (figura 2.73).
Instalare
4. Instalarea se efectuează în ordine inversă demontării.

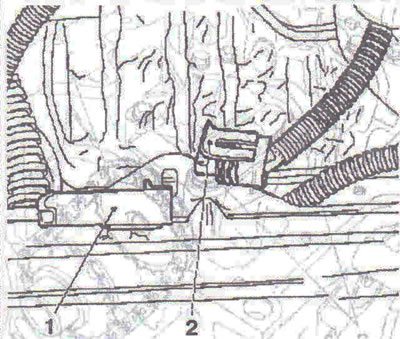

Figura 2.72. Deconectați conectorul 2 al cablajului senzorului de oxigen de la cablajul 1.

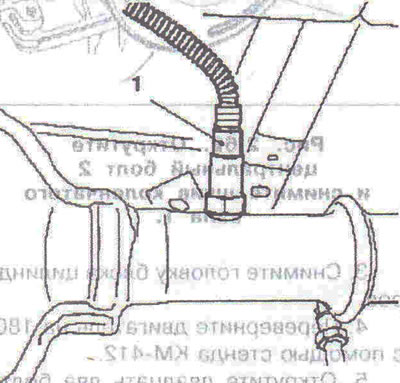

Figura 2.73. Scoateți senzorul de oxigen 1 din convertorul catalitic.
