Cuprins: Faruri și lumini de poziție față ⬇ Becuri de semnalizare față ⬇ Ansamblul luminii spate (Sedan și…⬇ Ansamblu stop spate (Combi) ⬇ Becul luminii plăcuței de…⬇ Plăcuță de înmatriculare spate…⬇ Lumini de marșarier și lumini de…⬇ Becuri de iluminat interior ⬇ Becuri de iluminare pentru…⬇
Notă: Înainte de a înlocui orice bec, asigurați-vă că circuitul electric corespunzător este oprit.
Faruri și lumini de poziție față
1. Deschideți capota.
2. Glisați clema situată în spatele farului în lateral și scoateți capacul de protecție (vezi fotografia 29.2).

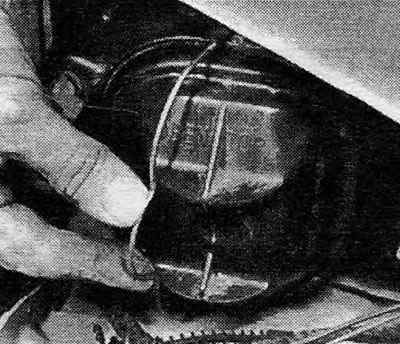

Foto 29.2 Clemă capac spate far față
3. Deconectați fișa electrică care apare (vezi fotografia 29.3).

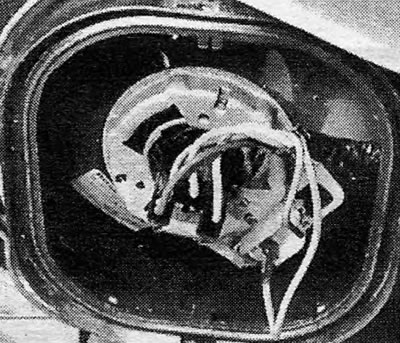

Foto 29.3 Capacul din spate al farului față este îndepărtat
4. Apăsați soclul becului și rotiți-l cu 1/8 de tură (vezi fotografia 29.4).

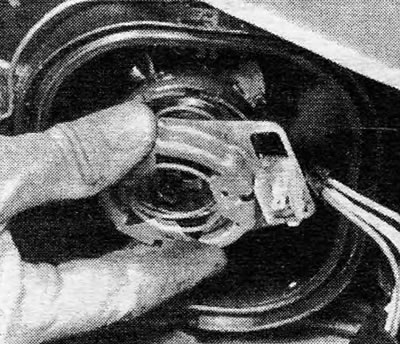

Foto 29.4 Demontarea suportului lămpii
5. Scoateți soclul împreună cu becul farului și becul luminii de poziție (vezi fotografia 29.5).

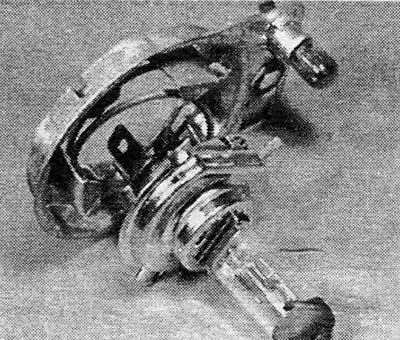

Foto 29.5 Lămpi și suporturi demontate de pe structura farului
6. Becurile farurilor sunt de tip halogen și nu trebuie atinse cu degetele. Dacă le atingeți, ștergeți sticla cu o bucată de cârpă îmbibată în alcool metilic.
7. Înlocuiți lampa cu una nouă de tip similar, apoi reinstalați soclul efectuând pașii de mai sus în ordine inversă.
Becuri de semnalizare față
8. Deschideți capota și notați poziția becului.
9. Eliberați cartușul (vezi fotografia 29.9).

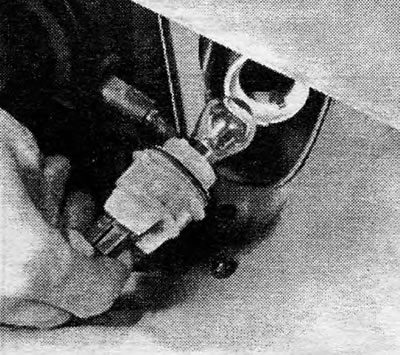

Foto 29.9 Demontarea becului și a soclului luminii intermitente frontale
10. Înlocuiți becul cu unul nou de tipul corect și reinstalați soclul. Proiectoare de ceață față
11. Scoateți șurubul situat în partea de jos a farului și scoateți lentila și reflectorul.
12. Eliberați clema cu arc, deconectați becul din soclu și deconectați fișa electrică.
13. Nu atingeți sticla noului bec cu degetele goale; dacă se întâmplă acest lucru accidental, ștergeți becul cu alcool metilic.
14. Instalați noul bec, asigurându-vă că urechile reflectorului se aliniază cu fantele din soclu. Fixați clema cu arc și înlocuiți lentila și reflectorul.
Ansamblul luminii spate (Sedan și Hatchback)
15. Aceste becuri pot fi accesate prin îndepărtarea panoului ornamental sau a covorului din portbagaj și apoi prin scoaterea duliei becului prin eliberarea clemelor de fixare (vezi fotografia 29.15 A și B).

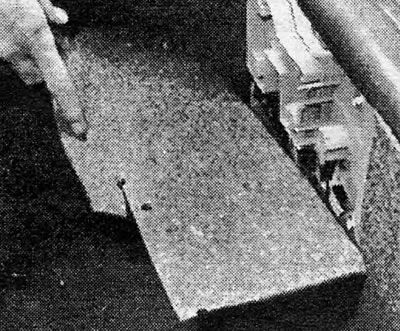

Foto 29.15A Acoperirea părții din spate a ansamblului stopului
[Material publicat pe site-ul web: www.OpelBook.ru]

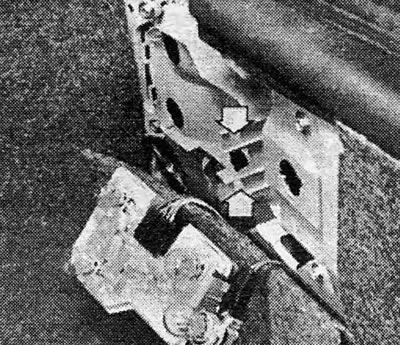

Foto 29.15B Dulie bec spate (clemele de montare sunt indicate prin săgeți)
16. Înlocuiți becul cu unul nou de tipul corect.
Ansamblu stop spate (Combi)
17. Scoateți cele patru șuruburi de montare și demontați întregul ansamblu. Amplasarea unuia dintre șuruburi nu este evidentă la prima vedere (vezi fotografia 29.17).

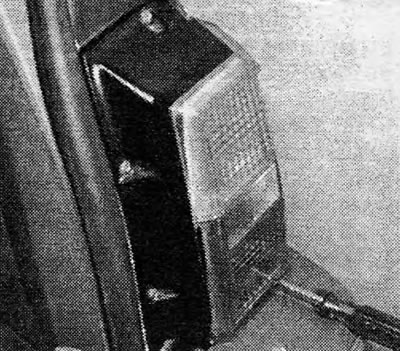

Foto 29.17 Ansamblul stopului (Estate) este fixat cu patru șuruburi - vârful șurubelniței indică un șurub imediat invizibil, restul sunt ușor de observat
18. Eliberați dulia becului apăsând maneta situată pe lateral. Rotiți dulia becului și scoateți-o (vezi fotografia 29.18).

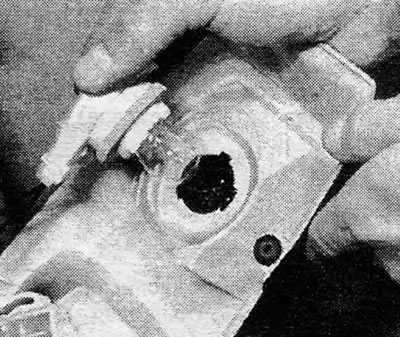

Foto 29.18 Demontarea soclului de la ansamblul stopurilor (Combi)
19. Înlocuiți becul și reinstalați dulia rotindu-l până când se fixează în poziție cu un clic ușor.
20. Instalați ansamblul de iluminat la locul său și fixați-l cu șuruburi.
Becul luminii plăcuței de înmatriculare spate (Sedan și Hatchback)
21. Introduceți o șurubelniță subțire în slotul existent și scoateți lumina de fundal de pe bara de protecție (vezi fotografia 29.21 A și B).

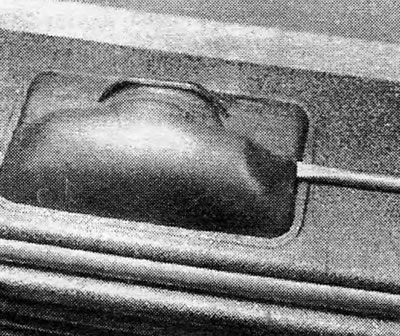

Foto 29.21A Deconectați becul de la lumina plăcuței de înmatriculare spate...

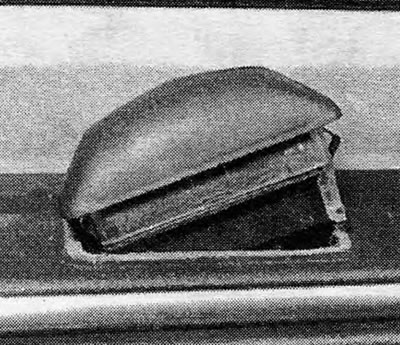

Foto 29.21B....din orificiul din bara de protecție
22. Înlocuiți becul cu unul nou de tipul corect (vezi fotografia 29.22).

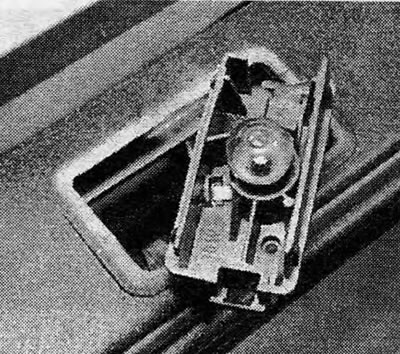

Foto 29.22 Bec iluminare număr de înmatriculare spate
Plăcuță de înmatriculare spate (break)
23. Scoateți mânerul ușii din spate, care este fixat cu patru șuruburi.
24. Deșurubați cele două șuruburi care fixează lentila și scoateți-o.
25. Scoateți becul vechi din soclu și introduceți-l pe cel nou.
26. Puneți la loc și fixați lentila și mânerul ușii.
Lumini de marșarier și lumini de ceață spate (Estate)
27. Scoateți panoul de ornament interior al ușii din spate (vezi Capitolul 11, Secțiunea 25).
28. Rotiți cartușul și scoateți-l (vezi fotografia 29.28).

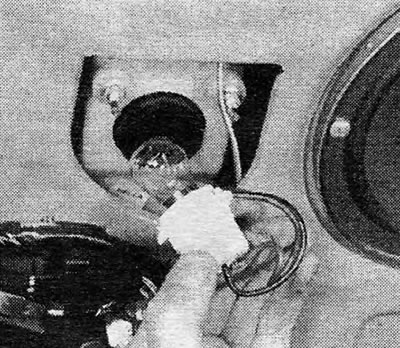

Foto 29.28 Demontarea becului luminii portierei spate — Break
29. Înlocuiți becul, reinstalați soclul și apoi panoul ornamental al ușii din spate.
Becuri de iluminat interior
30. Lentilele becului împreună cu becurile de tip minion pot fi scoase din ornamentele interioare de deasupra oglinzii, trăgându-le cu grijă spre exterior (vezi fotografiile 29.30 A și B și figurile 12.27 și 12.28).

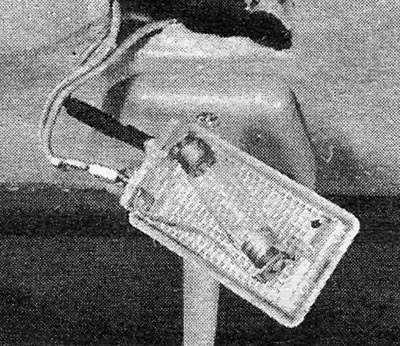

Foto 29.30A Design iluminat interior - tip standard

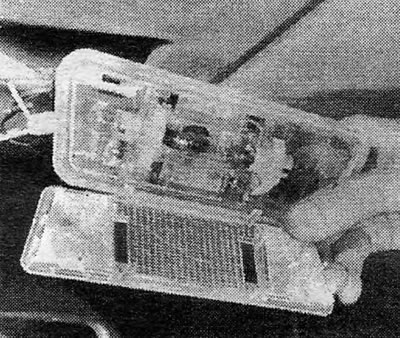

Fotografia 29.30B Design combinat de iluminat interior și bec de citit (luate pentru executarea fotografiei)
31. Înlocuiți becul vechi cu unul nou de tipul corespunzător și instalați structura la locul ei. Notă: Dacă la modelele ulterioare echipate cu un dispozitiv de întârziere pentru aprinderea becurilor din interior, becul nu poate fi scos, atunci dispozitivul de întârziere poate fi defect.
32. Becul luminii din portbagaj se înlocuiește în același mod (vezi fotografia 29.32).

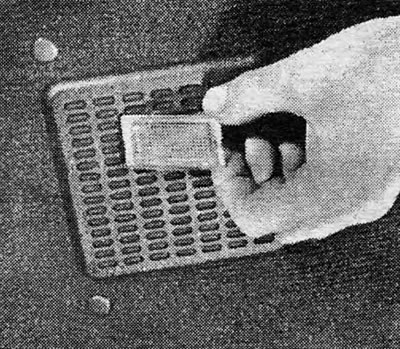

Foto 29.32 Bec pentru portbagaj
Becuri de iluminare pentru instrumente
33. Aceste becuri pot fi înlocuite după ce panoul de bord a fost demontat parțial, așa cum este descris în Secțiunea 26.
34. Nu este nevoie să deconectați cablul vitezometrului, cu condiția ca acesta să fie tras prin orificiul din motor atunci când panoul este parțial îndepărtat.
35. Deșurubați soclurile din soclurile lor din tabloul de bord și scoateți becurile mici de tip con din ele (vezi fotografia 29.35).

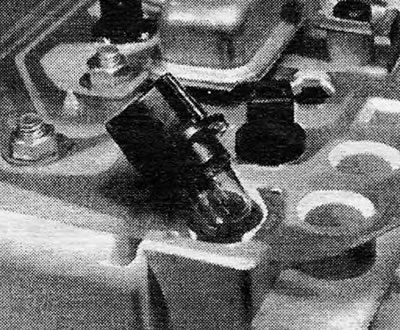

Foto 29.35 Martor luminos și priză pe panoul de bord

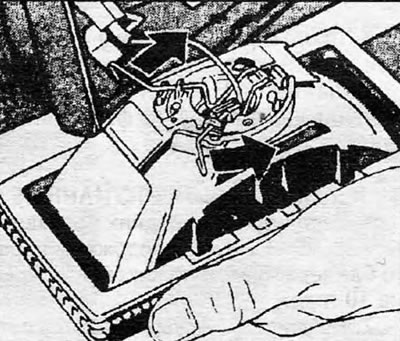

Figura 12.23. Accesarea la proiectorul de ceață față: apăsați clemele cu arc în direcția indicată de săgeată

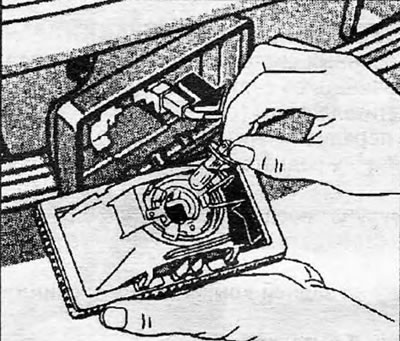

Figura 12.24. Înlocuirea becului luminii de ceață. Evitați să atingeți sticla lămpii cu degetele (indicat de o săgeată)

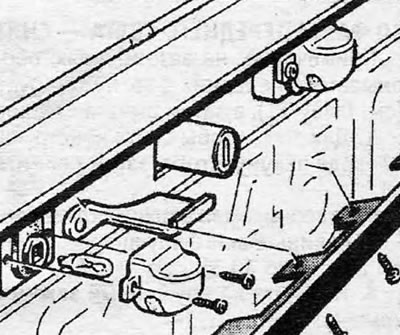

Figura 12.25. Iluminarea plăcuței de înmatriculare spate - Break

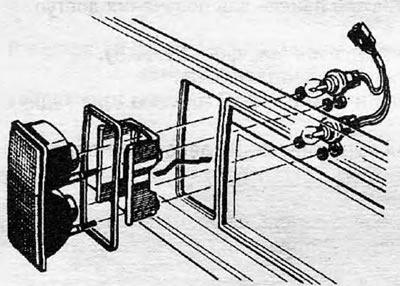

Figura 12.26. Proiectarea luminilor de mers înapoi și a luminii de ceață spate - Break

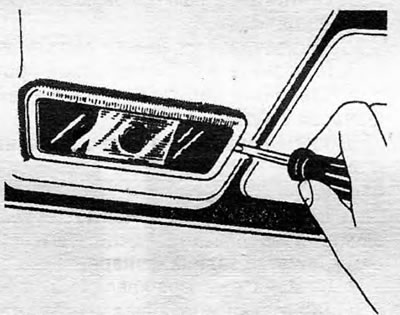

Figura 12.27. Apăsați în punctul indicat pentru a elibera becul standard al luminii interioare

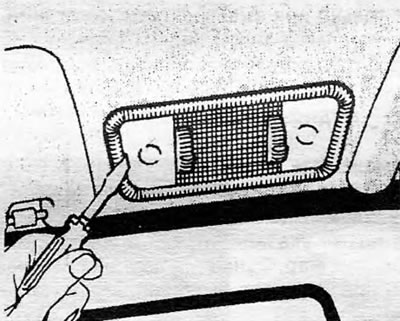

Figura 12.28. Apăsați în punctul indicat pentru a elibera ansamblul combinat cu lumină interioară și lumină de citit
