Informacje ogólne
Uwaga: Żarówki należy wymieniać wyłącznie na żarówki tego samego typu. Przed wymianą lampy upewnij się, że odpowiednia oprawa oświetleniowa jest wyłączona. Nie dotykaj żarówki gołymi palcami, użyj czystego ręcznika lub bawełnianych rękawiczek. Brud pozostawiony przez palce na bańce lampy odparowuje i osadza się na odbłyśniku. Przypadkowo pozostawione odciski palców należy usunąć szmatką nasączoną alkoholem. Niedopuszczalne jest przecieranie reflektorów reflektorów pokrytych lakierem ochronnym suchą, twardą ściereczką, a także używanie do tego celu jakichkolwiek środków czyszczących lub rozpuszczalników. Używaj miękkich wilgotnych chusteczek.
Uwaga: Żarówki halogenowe są pod ciśnieniem i mogą pęknąć, dlatego podczas ich wymiany należy nosić okulary ochronne i rękawice. Podczas wymiany lamp ksenonowych istnieje ryzyko odniesienia obrażeń z powodu wysokiego napięcia! Pamiętaj, aby wyłączyć reflektory i odłączyć przewody elektryczne od akumulatora. Po wymianie krótko włączyć i wyłączyć reflektor, aby usunąć napięcie szczątkowe.
Uwaga: Nie pozostawiaj otwartego otworu na lampę przez dłuższy czas – przedostanie się kurzu, wilgoci lub dymu do reflektora może wpłynąć na jakość oświetlenia! Podczas montażu zaślepki upewnij się, że jest ona całkowicie przymocowana do powierzchni reflektora!
1. Modele opisane w niniejszej instrukcji mogą być wyposażone w konwencjonalne reflektory halogenowe elipsoidalne (trójwymiarowy) reflektory halogenowe i reflektory ksenonowe.
2. Przed przystąpieniem do prac związanych z wymianą lamp należy ustawić przełącznik obrotowy oświetlenia zewnętrznego w pozycji «O» (patrz rozdział «Sterowanie i metody działania», Sekcja 17) i wyłącz zapłon. Odłącz przewód od ujemnego bieguna akumulatora (patrz rozdział 5).
3. Wymiana lamp odbywa się przez komorę wirnika. W modelach Corsa wymiana żarówek prawego reflektora może wymagać demontażu kanału powietrza lub obudowy filtra powietrza (patrz rozdział 4). Aby wymienić lampy lewego reflektora blokowego, musisz usunąć blok montażowy bezpiecznika (patrz rozdział 3). W zależności od modelu dostęp do żarówek reflektorów przez komorę silnika może być bardzo utrudniony, a czasem wręcz niemożliwy - w takim przypadku aby wymienić żarówki należy zdemontować reflektor (patrz rozdział 13).
4. Ogólny układ lamp na reflektorze blokowym pokazano na poz. ilustracje.

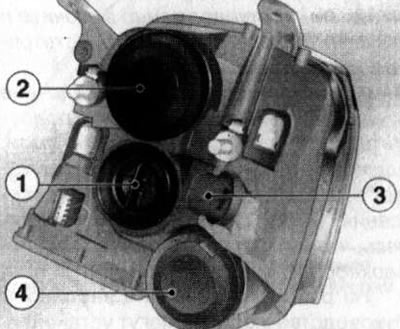

12.4a. Umiejscowienie lamp na reflektorze modeli Corsa (na przykładzie prawego reflektora halogenowego): 1. Uchwyt gniazda kierunkowskazu; 2. Oprawka światła mijania; 3. Osłona świateł drogowych/postojowych | 12.4b. Umiejscowienie lamp na reflektorze w modelach Merivy (na przykładzie prawego bloku reflektora): 1. Oprawka żarówki światła mijania; 2. Osłona świateł drogowych/postojowych; 3. Uchwyt gniazda kierunkowskazu z uchwytem; 4. Silnik elektryczny urządzenia do automatycznej regulacji kierunku osi optycznych reflektorów |
5. Po wymianie lamp należy sprawdzić poprawność działania oświetlenia – w przypadku niezadowalającego efektu należy skontaktować się z serwisem. Regulacja reflektorów jest zalecana tylko na stacji paliw, gdzie jest do tego specjalne wyposażenie. Regulator (z odpowiednim wyposażeniem) kierunek osi optycznych reflektorów podczas wykonywania regulacji musi być ustawiony na «O» (patrz rozdział «Sterowanie i metody działania», Sekcja 17).
Światła drogowe
6. Otwórz maskę i wykonaj czynności wstępne (patrz wyżej).
7. W modelach Corsa obróć osłonę świateł drogowych/postojowych (patrz ilustracja 12.4a) przeciwnie do ruchu wskazówek zegara i wyjąć. W modelach Merivy zamontowana jest elastyczna osłona ochronna, należy podważyć krawędź osłony i zdjąć ją.
8. W przypadku reflektora wyposażonego we wspornik montażowy odłącz złącze przewodów elektrycznych, naciśnij wspornik do przodu, a następnie w bok (zobacz opór. ilustracja) i wyrzuć to. Wyjmij lampę z gniazdka.

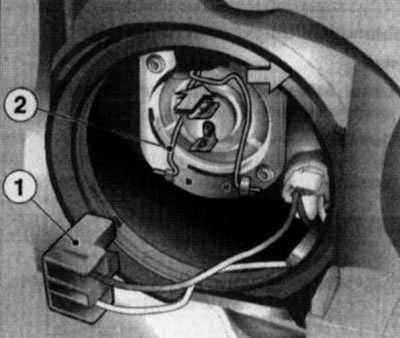

12.8. Odłącz złącze (1) przewody elektryczne i wykręć wspornik montażowy (2) w kierunkach wskazanych strzałkami
9. W przypadku reflektora, który nie jest wyposażony we wspornik, naciśnij złącze przewodów lampy do góry (zobacz opór. ilustracja) i wyjmij lampę z siedzenia, a następnie odłącz złącze przewodów.

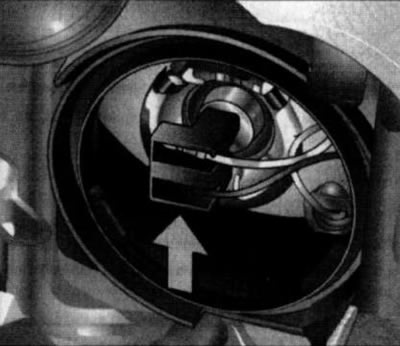

12.9. W przypadku reflektora, który nie jest wyposażony we wspornik, aby wyjąć lampę, naciśnij złącze przewodów elektrycznych do góry (strzałka) (modele Corsy)
10. Montaż odbywa się w odwrotnej kolejności.
Światła postojowe
11. Światła postojowe montuje się na odbłyśniku obok świateł drogowych (zobacz opór. ilustracja). Aby uzyskać dostęp do żarówki, zdejmij osłonę żarówki światła drogowego (patrz wyżej).

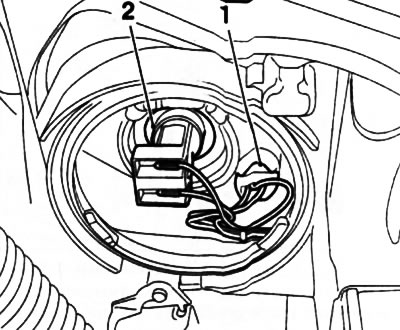

12.11. Nabój (1) lampy postojowe zainstalowane obok lampy (2) światła drogowe (modele Corsy)
12. W modelach Corsa pociągnij oprawkę żarówki światła postojowego do siebie (patrz ilustracja 12.11) i zdejmij go z odbłyśnika. Wyjmij lampę z gniazdka.
13. W modelach Meriva, aby wyjąć wkład z reflektora, ściśnij boczne zatrzaski (zobacz opór. ilustracja). Wyjmij lampę z gniazdka.

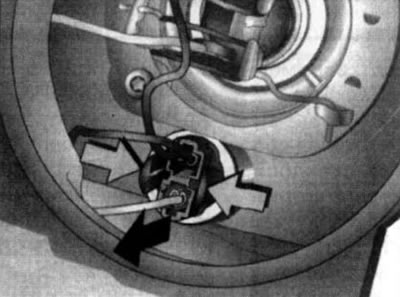

12.13. Ściśnij boczne zatrzaski (lekkie strzałki) i pociągnij (ciemna strzała) gniazdo z odblaskową lampą światła postojowego (Modele Merivy)
14. Montaż odbywa się w odwrotnej kolejności.
Przednie kierunkowskazy
15. W modelach Corsa, w celu wyjęcia przedniego kierunkowskazu z lewego reflektora, oprócz czynności wskazanych na początku tego rozdziału, konieczne jest wyciągnięcie bloku przekaźników zamontowanego na obudowie bloku montażowego bezpieczników z posiadacze. Aby wyjąć odpowiednią lampę z prawego reflektora, będziesz musiał dodatkowo wyjąć dyszę do napełniania płynem do zbiornika spryskiwacza reflektorów (z odpowiednim wyposażeniem).
16. Obrócić oprawkę kierunkowskazu za uchwyt (patrz ilustracje 12.4) przeciwnie do ruchu wskazówek zegara i wyjąć z uchwytu wraz z lampą.
17. Lekko wcisnąć żarówkę w oprawkę, obrócić ją w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć z oprawki.
18. Montaż odbywa się w odwrotnej kolejności.
Światła mijania
Tradycyjne reflektory halogenowe
19. Otwórz maskę i wykonaj czynności wstępne (cm. «informacje ogólne» na początku sekcji). W modelach Corsa wyposażonych w spryskiwacze reflektorów wymontować rurkę wlewu zbiornika.
20. Obróć w lewo osłonę światła mijania z tyłu reflektora (patrz ilustracje 12.4) i zdejmij to.
21. Wyciągnij oprawkę lampy z oprawki reflektora i wyjmij lampkę z oprawki.
22. Montaż odbywa się w odwrotnej kolejności.
Elipsoidalne reflektory halogenowe
23. Otwórz maskę i wykonaj czynności wstępne (cm. «informacje ogólne» na początku sekcji). W modelach Corsa wyposażonych w spryskiwacze reflektorów wymontować rurkę wlewu zbiornika.
24. Ściśnij drążek blokujący (strzałka A) i zdejmij osłonę ochronną światła mijania z tyłu reflektora (strzałka B) (zobacz opór. ilustracja).

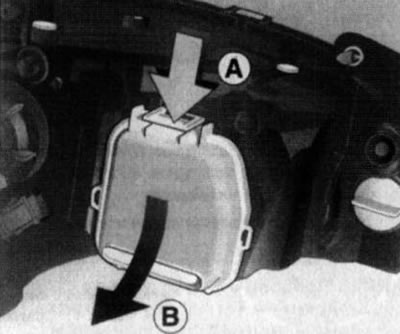

12.24. Demontaż osłony ochronnej lampy świateł mijania na reflektorze elipsoidalnym i ksenonowym
25. Odłącz złącze przewodów lampy, wykręć i odchyl wspornik montażowy (cm. «światła drogowe») uchwyt i wyjmij lampę z odbłyśnika.
26. Montaż odbywa się w odwrotnej kolejności.
Reflektory typu ksenonowego
Uwaga: W obwodzie elektrycznym reflektorów ksenonowych gromadzi się wysokie napięcie! Bądź ostrożny, postępuj zgodnie z zaleceniami podanymi na początku tej sekcji! Wskazane jest powierzenie wymiany lamp ksenonowych specjalistom stacji paliw.
27. Aby wymienić nóżkę świateł mijania, należy najpierw wyjąć reflektor z samochodu (patrz rozdział 13).
28. Zdejmij osłonę ochronną światła mijania. W modelach Corsa osłonę zdejmuje się w taki sam sposób jak w reflektorze elipsoidalnym (patrz wyżej). W modelach Merivy pokrywa mocowana jest za pomocą 3 śrub.
29. Obróć blok zapłonu w kierunku przeciwnym do ruchu wskazówek zegara (zobacz opór. ilustracja), zwolnij go z uchwytu i wyjmij urządzenie z lampy.

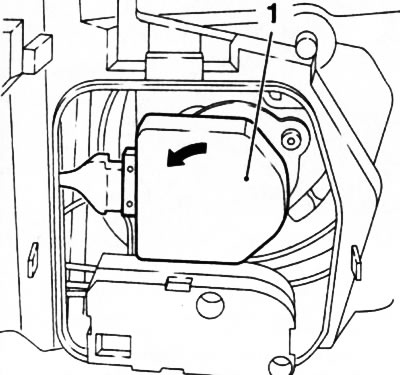

12.29. Obróć blok (1) zapłon w kierunku wskazanym strzałką i wyjmij go z lampki świateł mijania (reflektor typu ksenonowego)
Uwaga: Nigdy nie włączaj reflektorów z wyjętą stacyjką!
30. Wykręć 3 śruby i zdejmij pierścień blokujący (zobacz opór. ilustracja), - przytrzymać żarówkę podczas wyjmowania pierścienia, aby zapobiec wypadnięciu żarówki. Wyjmij lampę ksenonową z odbłyśnika.

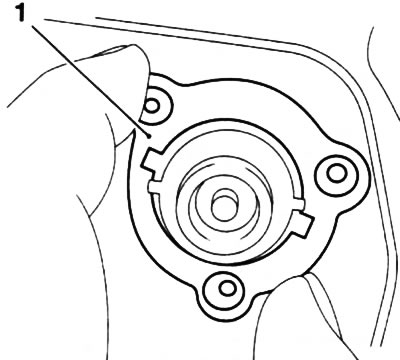

12.30. Pierścień ustalający (1) światła mijania (reflektor typu ksenonowego)
31. Zamontować nową lampę w gnieździe odbłyśnika i przykręcić śrubami pierścień ustalający. Zwróć uwagę na oznaczenie pierścienia i lampy.
32. Dalsza instalacja odbywa się w odwrotnej kolejności do usunięcia.
