Uwaga: Wyposażając samochód w kurtyny powietrzne należy ściśle przestrzegać zasad bezpieczeństwa (patrz rozdział 10, sekcja 11)!
Corsa C, 3-drzwiowy hatchback
1. Odłącz przewody i zaizoluj zaciski akumulatora. Odczekaj co najmniej 1 minutę, aż kondensator zestawu akumulatorów SRS całkowicie się rozładuje.
2. Zdejmij tylne poszycie boczne (patrz sekcja 45).
3. Otworzyć przednie drzwi iw razie potrzeby oddzielić uszczelki drzwi od słupka B. W modelach wyposażonych w kurtyny powietrzne użyć plastikowego klina do podważenia pokrywy serwisowej na poszyciu słupka B (zobacz opór. ilustracja) i ostrożnie oddziel je, stopniowo przesuwając klin wzdłuż obwodu pokrywy.
44,3. Wykończeniowy (1) słupki B (3 drzwiowy hatchback) - strzałka (A) wskazana pokrywa serwisowa poduszki powietrznej, dolna strzałka wskazuje element ustalający wykończenia: 2. Górny wspornik pasa bezpieczeństwa przedniego
4. Zdejmij górne mocowanie pasa bezpieczeństwa ze słupka B (patrz sekcja 50), używając plastikowego klina, wypchnij dolny element ustalający wykończenia (patrz ilustracja 44.3) i zdejmij to.
5. Zamontować w odwrotnej kolejności do demontażu, upewniając się, że wewnętrzna krawędź uszczelki znajduje się na górze wykończenia.
Corsa C, 5-drzwiowy hatchback
Najlepsze wykończenie
6. Odłącz przewody i zaizoluj zaciski akumulatora. Odczekaj co najmniej 1 minutę, aż kondensator zestawu akumulatorów SRS całkowicie się rozładuje.
7. Otwórz przednie i tylne drzwi iw razie potrzeby oddziel uszczelki drzwi od słupka B. W modelach wyposażonych w kurtyny powietrzne użyj plastikowego klina, aby podważyć pokrywę serwisową na poszyciu słupka B (zobacz opór. ilustracja) i ostrożnie oddziel je, stopniowo przesuwając klin wzdłuż obwodu pokrywy.
44,7. Zdejmowanie górnego wykończenia (2) słupki B (5 drzwiowy hatchback) - strzałki wskazują zaciski: 1. Nasadka ozdobna; A. Pokrywa serwisowa poduszki powietrznej chroniącej głowę
8. Za pomocą plastikowego klina oddziel ozdobną zatyczkę w górnej części wykończenia (patrz ilustracja 44.7) i wykręć znajdującą się pod spodem śrubę mocującą. Następnie włóż plastikowy klin pod tapicerkę i wykręć 4 zatrzaski.
9. Zdejmij schowek z panelu wykończenia progów (patrz sekcja 42).
10. Odłącz dolny zaczep pasa bezpieczeństwa od przedniego siedzenia (patrz sekcja 50), wyciągnij pas bezpieczeństwa z regulatora wysokości górnego zaczepu i zdejmij górną część poszycia ze słupka B.
11. Zamontować w kolejności odwrotnej do demontażu, upewniając się, że wewnętrzna krawędź uszczelki znajduje się na górze wykończenia. Dokręć śrubę mocującą pas bezpieczeństwa z wymaganą siłą, uprzednio nasmarowując jej gwint środkiem mocującym. Sprawdź, czy taśma pasa nie jest skręcona i czy może być swobodnie nawijana przez bęben. Sprawdź, czy pasek działa prawidłowo.
Dolne wykończenie
12. Zdejmij górne wykończenie szafy In (patrz wyżej).
13. Za pomocą plastikowego klina wykręć zatrzaski dolnego wykończenia (zobacz opór. ilustracja) i oddzielić go od słupka B.
44.13. Zdejmowanie dolnego wykończenia (1) słupki B (5 drzwiowy hatchback) - strzałki wskazują zaciski: 2. Krawędź mocowania listwy do progu
14. Za pomocą plastikowego klina odłącz dolną krawędź poszycia słupka B od poszycia progu (patrz ilustracja 44.13).
15. Zamontować w kolejności odwrotnej do demontażu, upewniając się, że wewnętrzna krawędź uszczelki znajduje się na górze wykończenia.
Modele kombi
16. Przesuń przednie siedzenie do przodu, aż się zatrzyma.
17. Wykręć śrubę mocującą i włóż pod dolną listwę (strzałka A) plastikowy klin, wykręcić 2 zatrzaski i oddzielić dolne wykończenie od słupka B (zobacz opór. ilustracja).

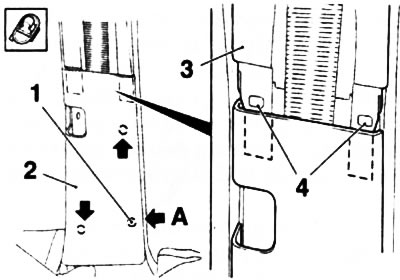

44.17. Zdejmowanie dolnego wykończenia (2) słupki B (modele kombi) - strzałki wskazują zaciski: 1. Śruba mocująca; 3. Poszycie górnego słupka B; 4. Klipsy do mocowania listwy dolnej do górnej
18. Ściśnij 2 górne zatrzaski (patrz ilustracja 44.17) i oddzielić dolną część wykończenia od górnej. Zdejmij dolne poszycie ze słupka B.
19. Zdejmij górne mocowanie pasa bezpieczeństwa ze słupka B (patrz sekcja 50), wykręcić 4 zaciski plastikowym klinem i zdjąć górną część poszycia ze słupka B.
20. Montaż odbywa się w odwrotnej kolejności do demontażu, przy czym dolna krawędź górnego wykończenia słupka B powinna przechodzić pod górną krawędź dolnego wykończenia (patrz ilustracja 44.17). Dokręć kotwicę pasa bezpieczeństwa odpowiednim momentem. Sprawdź, czy taśma pasa nie jest skręcona i czy może być swobodnie nawijana przez bęben. Sprawdź, czy pasek działa prawidłowo (patrz rozdział «Sterowanie i metody działania»).
Modele Merivy
Najlepsze wykończenie
21. Odłącz przewody i zaizoluj zaciski akumulatora. Odczekaj co najmniej 1 minutę, aż kondensator zestawu akumulatorów SRS całkowicie się rozładuje.
22. Otworzyć przednie i tylne drzwi iw razie potrzeby oddzielić uszczelki drzwi od słupka B. W modelach wyposażonych w kurtyny powietrzne podważyć plastikową osłonę osłony słupka B, ostrożnie ją oddzielić i wyjąć śrubę mocującą.
23. Ściśnij 4 zatrzaski w obszarze urządzenia do regulacji wysokości kotwy górnej i oddziel górną tapicerkę od słupka B.
24. Ściśnij wypustki (zobacz opór. ilustracja) i oddzielić górne poszycie słupka B od dolnego.

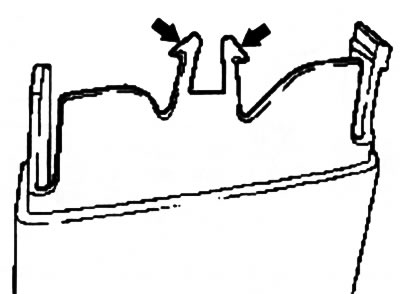

44.24. Elementy złączne (oznaczone strzałkami) Górne i dolne mocowania słupka B (Modele Merivy)
25. Odłącz dolny zaczep pasa bezpieczeństwa od przedniego siedzenia (patrz sekcja 50), wyciągnij pas bezpieczeństwa z górnego zaczepu i zdejmij górną część poszycia ze słupka B.
26. Montaż odbywa się w odwrotnej kolejności niż demontaż, upewniając się, że wewnętrzna krawędź uszczelki znajduje się na górze opaski. Dokręć śrubę mocującą pas bezpieczeństwa z wymaganą siłą, uprzednio nasmarowując jej gwint środkiem mocującym. Sprawdź, czy taśma pasa nie jest skręcona i czy może być swobodnie nawijana przez bęben. Sprawdź, czy pasek działa prawidłowo (patrz rozdział «Sterowanie i metody działania»).
Dolne wykończenie
27. Zdejmij górne wykończenie słupka B (patrz wyżej).
28. Za pomocą plastikowego klina wykręć zaciski dolnego poszycia słupka B (patrz ilustracja 44.28, A), włóż śrubokręt od wewnętrznej strony wykończenia i wypchnij kołek podtrzymujący (patrz ilustracja 44.28, B) zwijacz pasa bezpieczeństwa.

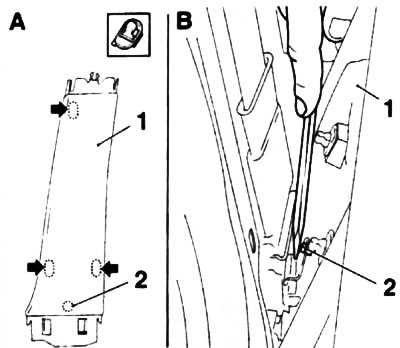

44,28. Elementy złączne (oznaczone strzałkami) mocowania dolnego wykończenia (1) słupki B (Modele Merivy): 2. Kołek podtrzymujący
29. Zdemontować panel poszycia progów wraz z poszyciem dolnego słupka B (patrz sekcja 42).
30. Zdejmij podkładkę izolacyjną z tylnej części poszycia progu (zobacz opór. ilustracja), podważyć 2 zatrzaski śrubokrętem i oddzielić dolną osłonę słupka B.

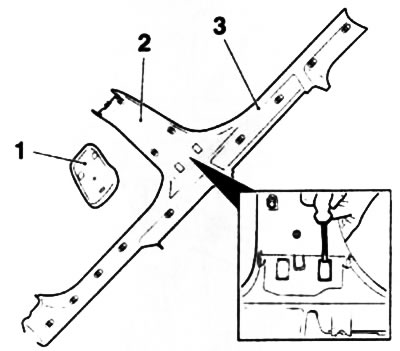

44.30. Zdejmowanie dolnego wykończenia (2) słupki B z panelu (3) wykończenia progu (Modele Merivy): 1. Podkładka izolacyjna
31. Montaż odbywa się w odwrotnej kolejności niż demontaż, upewniając się, że wewnętrzna krawędź uszczelki znajduje się na górze opaski. Sprawdź stan zacisków, w razie potrzeby wymień.
