Corsa C, 3-drzwiowy hatchback
1. Zdejmij tylne poszycie boczne (patrz sekcja 45).
2. Zdejmij ozdobną osłonę górnego pasa mocującego, odkręć śrubę mocującą i zdejmij wspornik mocujący (zobacz opór. ilustracja).

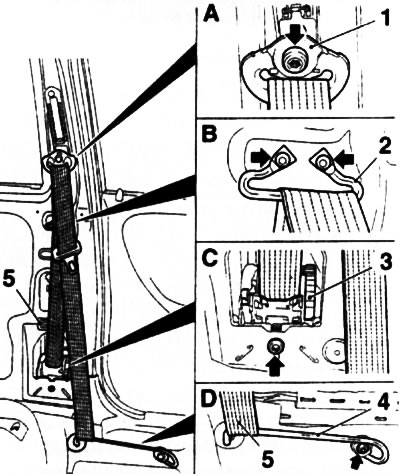

50.2. Zdejmowanie przedniego pasa bezpieczeństwa (3 drzwiowy hatchback): 1. Górny wspornik kotwiący; 2. Wspornik prowadzący; 3. Zwróć urządzenie; 4. Dolny wspornik kotwy
3. Odłącz wspornik prowadnicy pasa od słupka B (strzałki B), wykręć śrubę mocującą (strzałka C) i wyjmij urządzenie do powrotu paska (patrz ilustracja 50.2).
4. Wykręć śrubę mocującą dolnego wspornika kotwy (strzałka D) (patrz ilustracja 50.2), zdejmij pas ze wspornika i wyjmij zespół pasa z kabiny.
5. Montaż odbywa się na zlecenie, powrót na zlecenie demontażu. Sprawdź poprawność działania pasa bezpieczeństwa (patrz rozdział «Sterowanie i metody działania»).
Corsa C, 5-drzwiowy hatchback
6. Zdejmij górne wykończenie słupka B (patrz sekcja 44).
7. Zdejmij górny wspornik kotwiący z szyny na słupku B (zobacz opór. ilustracja).

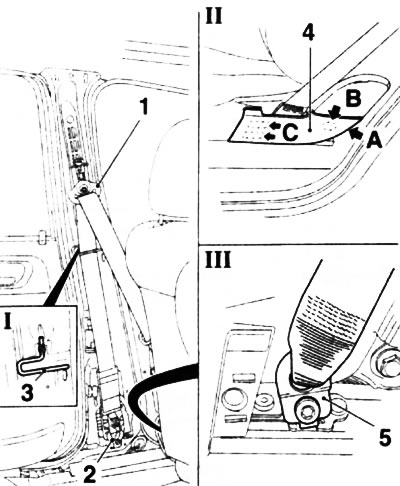

50,7. Mocowania przednich pasów bezpieczeństwa (5 drzwiowy hatchback): 1. Górny wspornik kotwiący; 2. Zwróć urządzenie; 3. Wspornik prowadzący; 4. Dekoracyjna osłona; 5. Dolny zaczep pasa
8. Zdejmij dolne wykończenie słupka B, (patrz sekcja 44).
9. Zdejmij panel poszycia wewnętrznego progu (patrz sekcja 42).
10. Otworzyć drzwi i poluzować zewnętrzny zaczep śruby mocującej powrotnika za pomocą klucza nasadowego z długą rączką. Wyjmij urządzenie powrotne ze słupka B (patrz ilustracja 50.7).
11. Odsuń przednie siedzenie maksymalnie do tyłu.
12. Oddziel ozdobną osłonę przedniego siedzenia od mocowania (strzałka A) i zwolnić z uchwytu (strzałka B) (patrz ilustracja 50.7). Wyciągnij osłony prowadnic (strzałki C) z gniazd i zdejmij pokrywę.
13. Wykręć śrubę mocującą dolny zaczep pasa bezpieczeństwa i oddziel pas od siedzenia.
14. Zwolnij pas bezpieczeństwa ze wspornika prowadzącego i zdejmij go ze słupka B.
15. Montaż odbywa się na zlecenie, powrót na zlecenie usunięcia. Dokręć śrubę mocującą pas bezpieczeństwa z wymaganą siłą, uprzednio nasmarowując jej gwint środkiem mocującym.
16. Umieścić taśmę w poszyciu słupka B bez skręcania (zobacz opór. ilustracja). Sprawdź, czy pasek działa prawidłowo (patrz rozdział «Sterowanie i metody działania»).

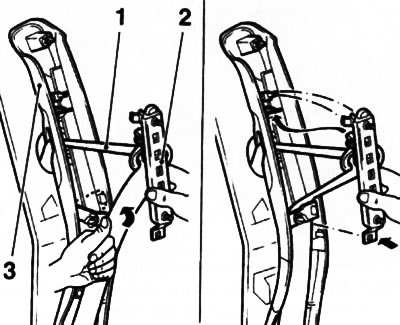

50.16. Montaż przedniego pasa (1) bezpieczeństwo w wykończeniu (3) słupki B (5 drzwiowy hatchback): 2. Przewodnik
