Corsa C, 5-drzwiowy hatchback
1. Zdejmij oparcie tylnego siedzenia (zobacz sekcję 55).
2. Odkręć śrubę mocującą tylny panel progowy (patrz przym. ilustracja) i odłączyć pas bezpieczeństwa tylnej strony od podwozia (zobacz sekcję 52).

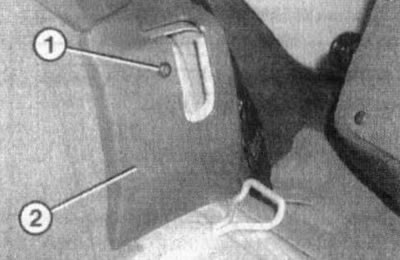

42.2. Śruba (1) do mocowania tylnego panelu (2) listwy progowej (5-drzwiowy hatchback)
3. Oderwać gumową uszczelkę otworu tylnych drzwi w okolicy progu (zobacz sekcję 30) i przesuń przednie siedzenie maksymalnie do tyłu.
4. Chwyć krawędź listwy progowej drzwi przednich od strony dywanika, pociągnij ją do góry i wyjmij klipsy z otworów montażowych (patrz przym. ilustracja).

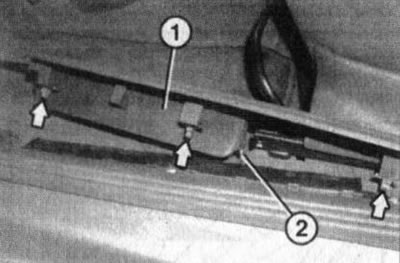

42.4. Przedni panel (1) listwa progowa drzwi (5-drzwiowy hatchback): 2. Uchwyt schowka na rękawiczki z przodu
5. Oddziel przedni zaczep dolnego schowka na rękawiczki od uchwytu (patrz przym. ilustracja), przesuń przednie siedzenie do przodu i oddziel pudełko od tylnego uchwytu.

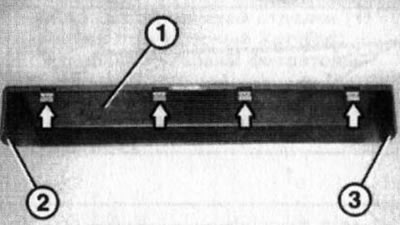

42.5. Haki przednie (2) i tylne (3) do dolnego schowka (1)
6. Wyjmij dolny schowek z listwy progowej drzwi, ciągnąc go w górę.
Uwaga: Nigdy nie używaj plastikowego klina do rozdzielenia szuflady!
7. Chwyć krawędź wykładziny progu tylnych drzwi od strony dywanu i pociągnij ją do góry, aby uwolnić ją z uchwytów.
8. Za pomocą plastikowego klina oddziel dolną osłonę słupka B od osłony progu (zobacz sekcję 44).
9. Oddziel panel progowy od bocznej listwy bagażnika, w razie potrzeby lekko poluzuj śrubę mocującą tę ostatnią. Zdejmij panel.
10. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Upewnij się, że wszystkie elementy mocujące znajdujące się na spodniej stronie listew progowych są wsunięte w gniazda montażowe.
Corsa C, 3-drzwiowy hatchback
11. Odkręć 2 śruby i wyjmij schowek z listwy progowej.
12. Chwyć krawędź listwy progowej drzwi przednich od strony dywanika, pociągnij ją do góry i wyjmij klipsy z otworów montażowych (patrz przym. ilustracja).

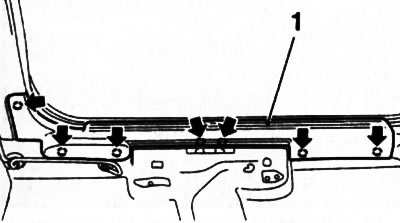

42.12. Przedni panel (1) listwa progowa drzwi (3-drzwiowy hatchback) - strzałki wskazują zaciski
13. Montaż wykonuje się w odwrotnej kolejności.
Modele Merivy
14. Zdejmij boczną osłonę bagażnika (zobacz sekcję 49).
15. Zdjąć uszczelkę z otworów drzwi bocznych przednich i tylnych z obszaru progu (zobacz sekcję 30).
16. Zdejmij dolną osłonę słupka B.
17. Zdejmij panel progowy z 10 klipsów na kanale progowym (patrz przym. ilustracja).

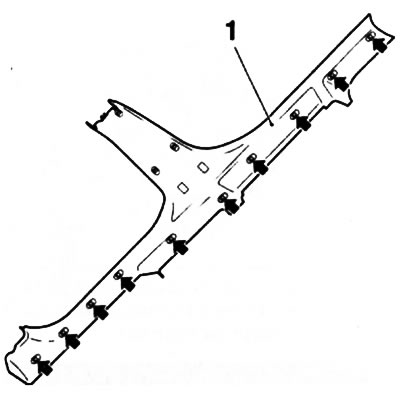

42.17. Listwa progowa (1) (modele Merivy) - strzałki wskazują zaciski
18. Oddziel dolną osłonę słupka B od osłony progu.
19. Montaż wykonuje się w odwrotnej kolejności. Po zamontowaniu wewnętrzna krawędź uszczelek drzwi powinna znajdować się na górze paneli wykończeniowych.
