Vezérlőegység külső és belső világításhoz (Opel Zafira A)

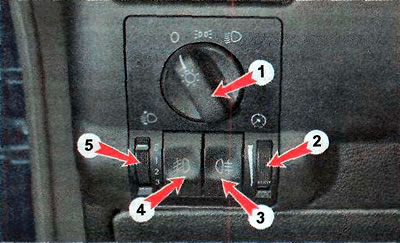

A vezérlőegység a műszerfal bal oldalán található, és magában foglalja a külső és belső világítás kapcsolóját, az elektromos fényszóró-korrektort, a vezérlőműszerek és kezelőszervek háttérvilágításának fényerőszabályzóját, a hátsó ködlámpa kapcsolót és (konfigurációtól függően) ködlámpák.



1 - kapcsoló külső és belső világításhoz.

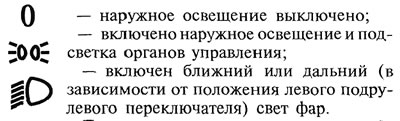

A kapcsoló elfordításával a következő üzemmódokat állíthatja be:



A kapcsolót maga felé húzva bekapcsolja a belső világítást (zárt ajtók mögött).

2 - fényerő-szabályozó a vezérlőműszerek és kezelőszervek háttérvilágításához.

A vezérlőtárcsa felfelé vagy lefelé forgatásával beállíthatja a kívánt háttérvilágítás fényerejét.

3 - hátsó ködlámpa kapcsoló.

A ködlámpák csak akkor kapcsolnak be, ha a gyújtás be van kapcsolva, és be vannak kapcsolva a tompított fényszórók vagy a ködlámpák.



4 - ködlámpa kapcsoló.

A ködlámpák csak akkor kapcsolnak be, ha a külső lámpák be vannak kapcsolva.

5 - elektromos fényszóró-korrektor.

A fényszórók dőlésszögének függőleges síkban történő távoli megváltoztatására tervezték, különböző járműterhelések mellett.

Figyelmeztetés! Mindig állítsa a fényszóró távolságszabályzóját a megfelelő állásba (lásd lent), mert a szembejövő jármű vezetőjének elvakítása a legsúlyosabb következményekkel járhat!

Az út megfelelő megvilágítása és más járművek vezetőinek elvakításának elkerülése érdekében az elektromos korrektor vezérlőtárcsán lévő jelölést egy vonalba kell helyezni az egységen lévő megfelelő jelölésekkel (számokkal) a különböző rakodási lehetőségekhez:

• 0 - egy vezető vagy egy vezető utassal az első ülésen;
• 1 - vezető négy utassal;
• 2 - egy vezető és a rakomány a csomagtérben;
• 3 - sofőr négy utassal és rakomány a csomagtérben.
