Megjegyzés: Ha a HVAC vezérlőpanelt automatikus hőmérséklet-szabályozásra cseréli, a rendszert diagnosztikai eszközzel kell konfigurálni.
1. Húzza ki a kábelt az akkumulátor negatív pólusáról (lásd az 5. fejezetet).
2. Műanyag ék segítségével (lásd adj. ábra) nyomja meg az oldalsó kapcsokat, és válassza le a kezelőpanelt a műszerfal konzolrészétől.

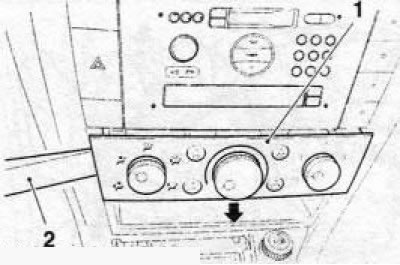

11.2 A HVAC vezérlőpanel leválasztása (1)
3. Válassza le az elektromos vezetékek csatlakozóit a vezérlőpanel hátuljáról (lásd adj. ábra).

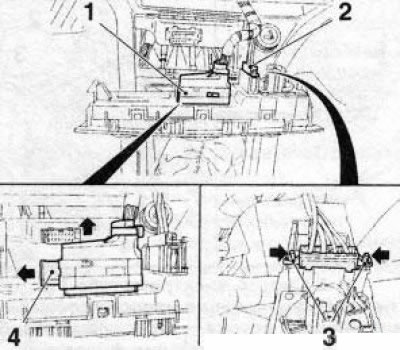

11.3 Oldja ki a rögzítőket (3 és 4), és válassza le a HVAC vezérlőpanel kábelkötegének csatlakozóit (1 és 2)
4. A beszerelés az eltávolítással fordított sorrendben történik.
