Eltávolítás
1. Távolítsa el a légtelenítő szelepet (A csavar) és a tengelykapcsoló kioldócsapágyát (B csavarok) (5.4. ábra).

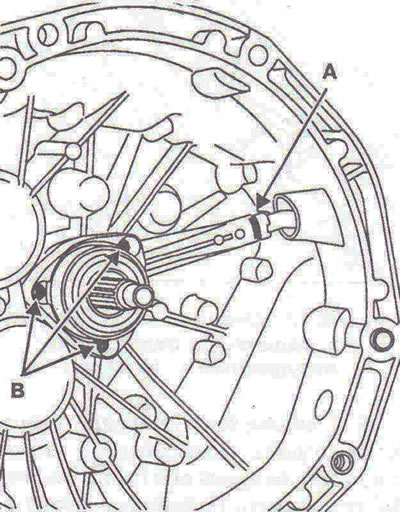

5.4. ábra. Távolítsa el a légtelenítő szelepet (A csavar) és a tengelykapcsoló kinyomócsapágyát (B csavarok).
Telepítés
2. Szerelje be a tengelykapcsoló kinyomócsapágyát és a légtelenítő szelepet. Győződjön meg arról, hogy a tengelykapcsoló kioldócsapágya szabadon mozog.
A motortól függően a járművek RK5 vagy RK6 kézi sebességváltóval lehetnek felszerelve.
Kézi sebességváltó töltőkapacitása: 2,35 liter.
Ajánlott olaj:
TRANSELF TRX 75 W80W.
A sebességváltó teljes élettartama alatt olajjal van feltöltve.
A leeresztő és töltődugó az ábrán látható 5.5. Az azonosító táblák elhelyezkedése az 5.6. ábrán látható.

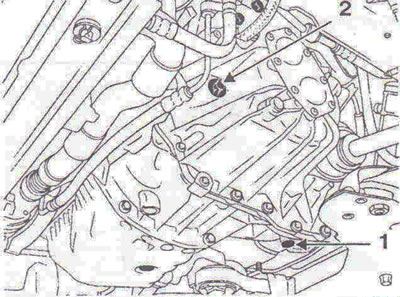

5.5. ábra: A kézi sebességváltó 1. leeresztő és 2. betöltőcsavarjai.
Az RK6 kézi sebességváltó sebességváltási diagramja az ábrán látható 5.7. A hátrameneti fokozat bekapcsolásához emelje fel az A rögzítőgyűrűt, és állítsa a kart hátrameneti fokozatba (5.8. ábra).

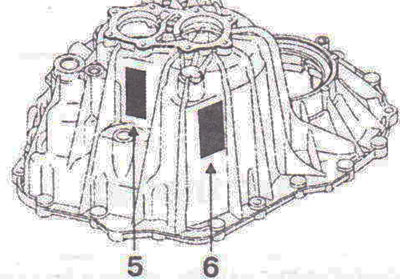

5.6. ábra Az azonosító táblák helye: 5 - Tartály töltése; 6 - Sebességváltó típusa.
5.7. ábra: Az RK6 kézi sebességváltó fokozatváltási diagramja.

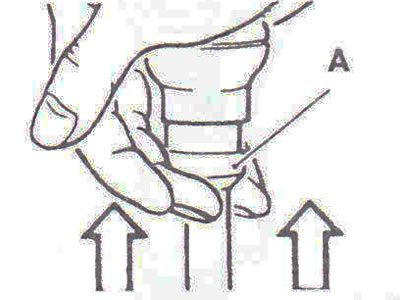

5.8. ábra A hátrameneti fokozat bekapcsolásához emelje fel az A rögzítőgyűrűt, és állítsa a kart hátrameneti fokozat állásba.
Az RK5 kézi sebességváltó sebességváltási diagramja az ábrán látható 5.9.
5.9. ábra: Az RK5 kézi sebességváltó fokozatváltási diagramja.
Vigyázat! Tilos a D légtelenítőt eltávolítani a sebességváltó olajjal való feltöltéséhez (5.10. ábra).

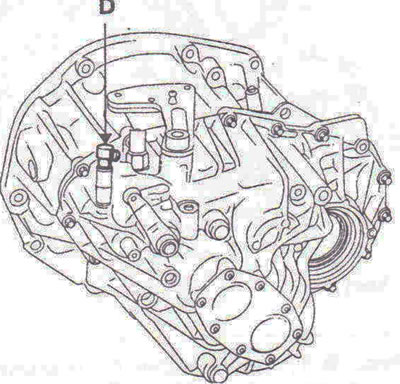

5.10. ábra Tilos a D jelű légtelenítő eltávolítása a sebességváltó olajjal való feltöltéséhez.
