Osvjetljenje upravljačke ploče
Ovaj odjeljak govori o osvjetljenju instrumenata indikatora. Opis kontrolnih svjetala, koja se također nalaze na instrument ploči, nalazi se u poglavlju «Alati i uređaji».
Rastavite kontrolnu ploču pogledajte poglavlje o instrumentima.
Na stražnjoj strani armaturne ploče skrenite lijevo i izvadite dva bijela grla za žarulje.
Izvadite umetnute žarulje sa staklenim postoljima iz grla (2 W).
Umetnite novu žarulju, umetnite uložak u instrument ploču i okrenite udesno dok se ne zaustavi.
Prekidači za rasvjetu
Uklonite prekidač svjetla, pogledajte poglavlje «Alati i uređaji».
Na poleđini prekidača za svjetlo odvijačem odvrnite utičnicu svjetiljke.
Žarulja (0,5 W) čvrsto zalemljen na uložak i prodaje se kao rezervni dio samo sastavljen.
Uvrnite novu žarulju i montirajte prekidač za svjetlo.

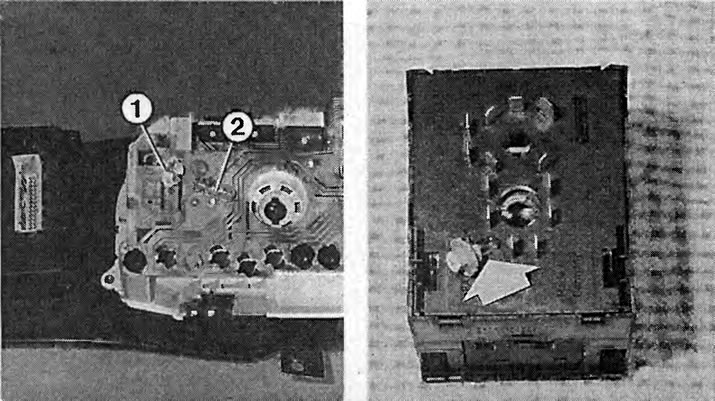

Lijevo:kontrolnu ploču osvjetljavaju tri žarulje. Prilikom rastavljanja, okrenite bijeli uložak za ¼ okreta ulijevo i uklonite. 1 - držač svjetiljke; 2 - svjetiljka sa staklenom bazom.
Desno:Na poleđini prekidača za svjetlo nalazi se žarulja od 0,5 W koja ga osvjetljava.

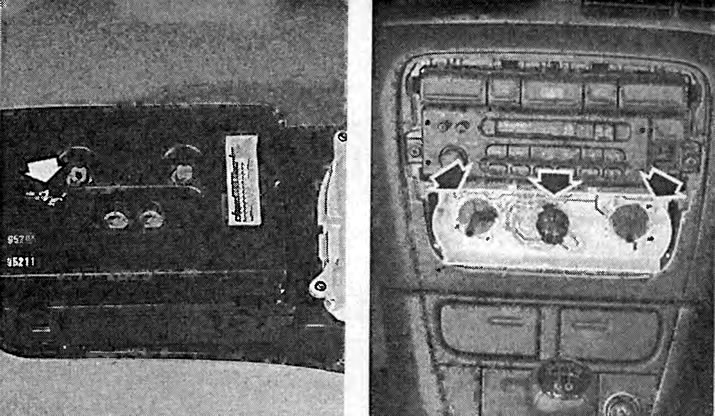

Lijevo:osvjetljenje zaslona u vozilima s trostrukim informacijskim zaslonom. Strelica označava pozadinsko osvjetljenje od 2 W.
Desno: nakon demontaže ploče otvaraju se tri žarulje sa staklenim postoljem (strijele) rasvjeta za podešavanje grijanja.
Rasvjeta za podešavanje grijanja
Pažljivo izvucite upravljačku ploču grijanja/ventilacije iz zasuna pomoću odvijača.
Uklonite okretnu kontrolu s upravljačkog modula. Ako je potrebno, upotrijebite plinski ključ umotan u krpu.
Izvadite odgovarajuću žarulju sa staklenim postoljem od 1,2 W iz utičnice i umetnite novu žarulju.
Rasvjeta zaslona
Uklonite kontrolnu ploču, pogledajte poglavlje «Alati i uređaji».
Na stražnjoj strani kućišta zaslona, okrenite ulijevo i uklonite odgovarajuću utičnicu žarulje.
Izvadite 3W žarulju sa staklenim postoljem iz utičnice i umetnite novu žarulju.
Kod automobila s trostrukim displejom žarulje i grla su međusobno čvrsto spojeni i ne mogu se odvojiti.Žarulje pozadinskog osvjetljenja imaju snagu 2 W, žarulje pokazivača snage 1,2 W.
Prekidači za rasvjetu
Upozorenje na opasnost, cirkulacija zraka, klima uređaj, grijano stražnje staklo, grijana sjedala i prekidači električnih podizača prozora imaju ugrađeno osvjetljenje. Zamjena žarulje nije moguća. Ili se trebaš snalaziti s neosvijetljenim prekidačem, ili ga trebaš mijenjati kao sklop.
Osvjetljenje pretinca za rukavice
Kada se otvori pretinac za rukavice, kontaktni prekidač uključuje svjetlo pretinca za rukavice. Svjetiljka prima struju samo kada je paljenje uključeno.
Za promjenu žarulje otvorite pretinac za rukavice.
Malim odvijačem izvucite poklopac iz izreza.
Izvadite sofit svjetiljku iz utičnice (10 W, duljina 41 mm, DIN oblik K).
Umetnite novu žarulju i ponovno pritisnite poklopac u izrez.

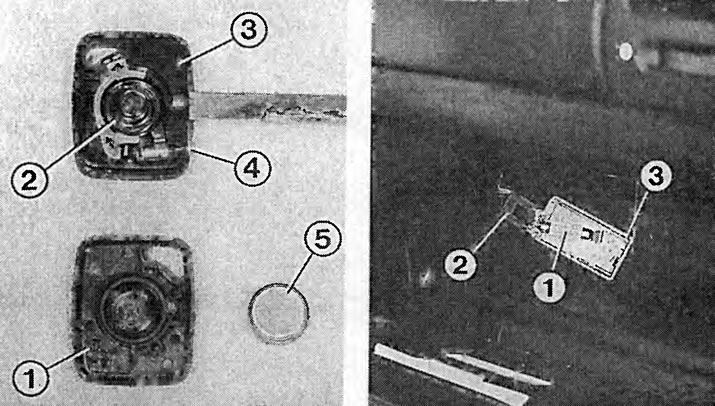

Lijevo: uski odvijač odvaja obje polovice tijela (1. i 3) ključna rasvjeta. Kako očistiti kontaktnu oprugu (2) ili baterija (5), ili zamijeniti žarulju (4).
Desno:da biste došli do žarulje pretinca za rukavice, morate pritisnuti kućište svjetiljke iz izreza. Brojevi pokazuju:
1 - sofit svjetiljka;
2 - konektor;
3 - strop.
