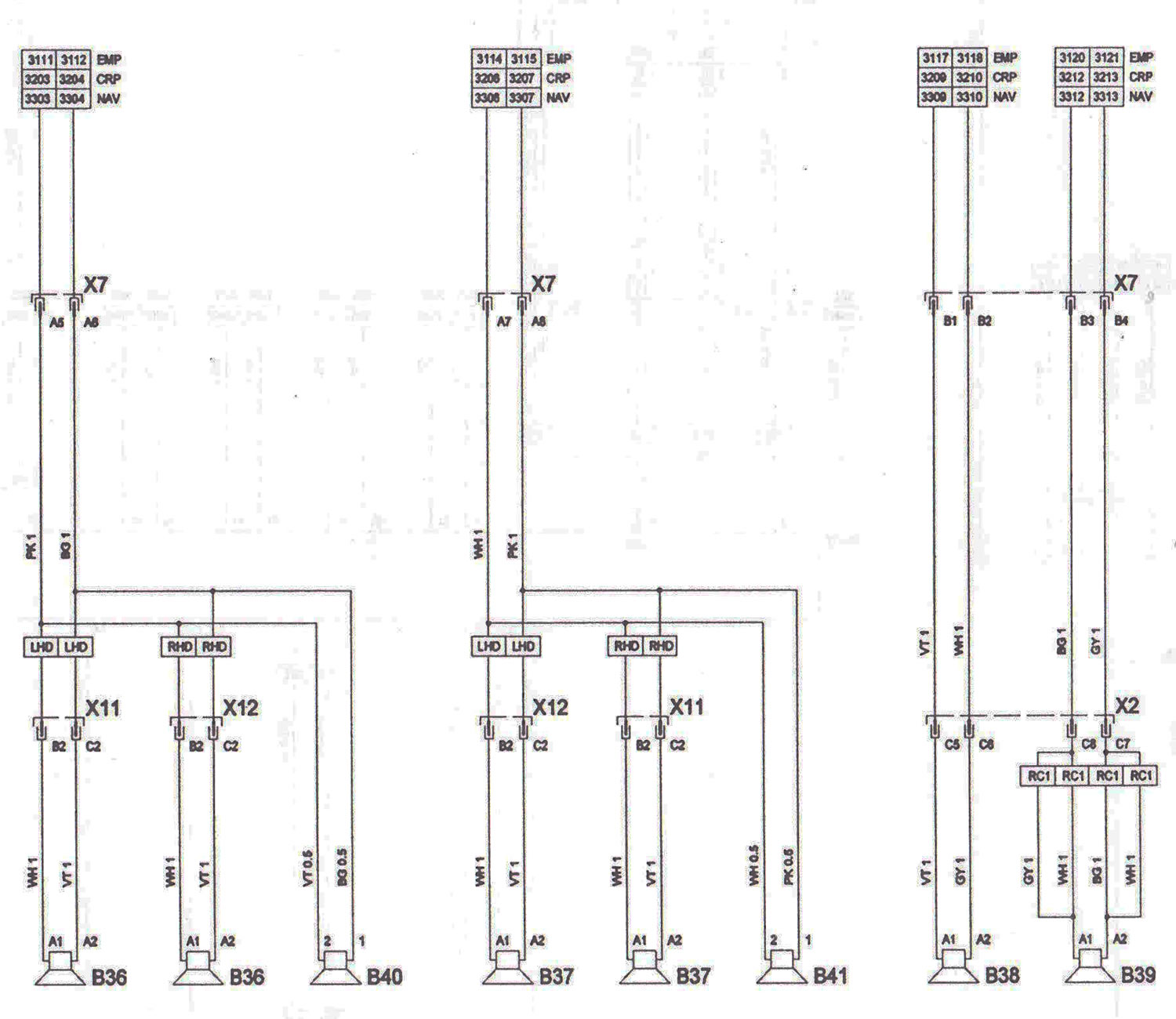

Zvučnici — dijagram (Opel Vivaro A)

Zvučnici

Potpisi elemenata osnovnih dijagrama električnih krugova nalaze se ovdje →

Kratice elemenata osnovnih dijagrama električnih krugova nalaze se ovdje →

Kodiranje žica u boji
BG	Bezbojno	VT	Ljubičasta
PK	Ružičasta	GY	Smeđa
BN	Smeđa	WH	Bijela
RD	Crvena	OG	Narančasta
GN	Zelena	YE	Žuta boja

(Materijal objavljen na web stranici: OpelBook.ru)

Ovaj je članak dostupan na ruski, engleski, bugarski, bjeloruski, ukrajinski, srpski, rumunjski, poljski, slovački, mađarski

Provjera članka: Meščerjakov Damir
