Премахване и инсталиране
1. Изключете кабела от отрицателния полюс на батерията (вижте Глава 5).
2. Свалете облицовката на задната врата (вижте Раздел 15).
3. Разкачете кабелните конектори за чистачката, нагревателя на задното стъкло, горната спирачна светлина и ключалката на задната врата, ако е необходимо, изключете маркуча за миене на задното стъкло.
4. Изстискайте гумената направляваща втулка и издърпайте кабелния сноп от вратата на багажника.
Забележка: За да улесните последващия монтаж, прикрепете кабел към края на кабела, който след издърпване на кабелите ще остане в задната врата.
5. Леко повдигнете заключващите скоби с малка отвертка (вижте илюстрацията) и разкачете пълните с газ ограничители един по един от горните сферични опори на вратата на багажника Ще е необходим помощник, който да поддържа капака.

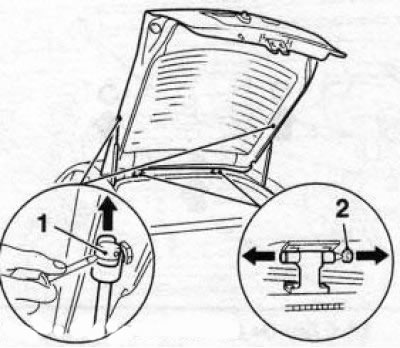

13.5 Фиксиране на задната врата: 1. Задържаща скоба на газовия амортисьор; 2. Щифт на пантата на вратата
6. Свалете скобите (вижте илюстрация 13.5), като използвате чук и дорник, избийте аксиалните щифтове на пантите и с помощта на помощник свалете задната врата.
7. Монтажът се извършва в ред, връщането към ред за премахване. След като монтирате аксиалните пръсти на пантите на вратата, е необходимо да затворите задната врата и да направите настройки (вижте по-долу)
Коригиране
8. Отстранете облицовката на прага на задната врата (вижте Раздел 48).
9. Извийте 2 винта за закрепване на скобата на ключалката на долния ръб на рамката на вратата на гърба и отстранете скобата.
10. Ако е необходимо, отстранете тапицерията в горната част на задните багажници на автомобила (С или D - в зависимост от модела).
11. Внимателно освободете задния ръб на тапицерията на тавана от държачите и разхлабете винтовете, закрепващи пантите на вратата.
12. Затворете вратата на багажника и проверете разстоянието между съседните елементи на каросерията (вижте Спецификациите). Задната врата е регулирана правилно, ако има равномерна междина по целия периметър в затворено положение и задната врата е изравнена с околните повърхности на тялото.
13. Ако е необходимо, пролуките се регулират чрез преместване на задната врата в подходящата посока.
14. За да регулирате дълбочината на поставяне на вратата на багажника във вратата, е необходимо да монтирате амортисьори (вижте илюстрацията) от двете страни, така че вратата на багажника да приляга свободно към тях в затворено положение.

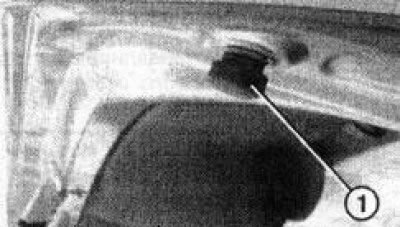

13.14 Регулиране на гумен амортисьор (1) на вратата на багажника
Забележка: За по-лесно регулиране нанесете тестена маса върху амортисьорите - по отпечатъка върху масата преценете дали вратата пасва правилно.
15. Затегнете болтовете на пантата на вратата до необходимия въртящ момент (вижте Спецификациите).
16. Поставете на място скобата на ключалката на задната врата и ръчно завийте болтовете на нейното закрепване. Внимателно затворете вратата на багажника: заключващата скоба ще се премести в желаната позиция. Отворете вратата и затегнете монтажните болтове на скобата до необходимия въртящ момент.
17. Затворете и отворете задната врата няколко пъти и се уверете, че е регулирана правилно и че ключалката функционира правилно, повторете настройката, ако е необходимо.
18. Установете наслагване на прага на вратата на гърба.
