Премахване и монтиране на електрически прозорец на предната врата

1. Спуснете стъклото на съответната врата.

2. Отстранете тапицерията на вратата (вижте раздел 21).

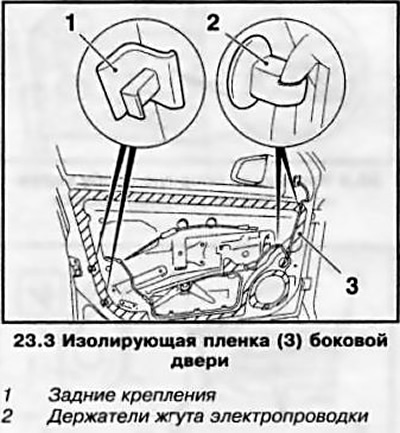

3. Отстранете 2-те крепежни елемента отзад на модула на вратата (вижте илюстрацията) и двата държача на колана, след което отстранете изолационния филм.

Забележка: При моделите Astra GTC изолационното фолио трябва да се отстрани само отдолу, държачът на кабелния сноп не трябва да се отстранява.

4. При моделите Hatchback и Wagon използвайте пластмасов клин, за да откъснете долното вътрешно уплътнение на стъклото на прозореца и, като започнете отзад, внимателно го отстранете. По същия начин отстранете долното външно уплътнение на стъклото на предната врата.

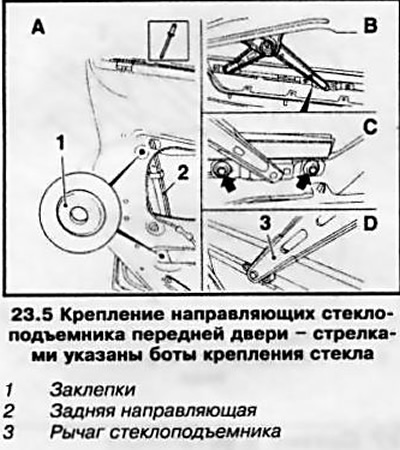

5. Пробийте главите на два нита (вижте илюстрацията), изчукайте ги, отстранете задния водач и го отстранете от модула на вратата. Отстранете металните стружки от всички компоненти на вратата.



6. При моделите Astra GTC повдигнете електрическия прозорец нагоре, за да освободите достъп до болтовете за закрепване на стъклото.


7. Извийте 2 фиксиращи болта на стъклото на прозореца на вратата (вижте илюстрация 23.5), изключете лоста на регулатора на прозореца от направляващата рейка на прозореца.

8. Наклонете стъклото напред и го извадете от модула на вратата. Забележка: При моделите на Astra GTC, когато сваляте стъклото, е необходимо асистентът да спусне в същото време и повдигача на прозореца.

9. При моделите Zafira, в допълнение към горните операции, е необходимо да свалите огледалото за обратно виждане на вратата (вижте раздел 26) и да го повдигнете до половината от електрическия прозорец, преди да свалите стъклото .

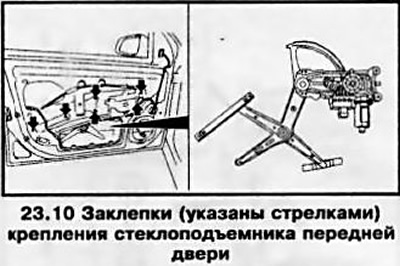

10. Пробийте главите на шестте нита (вижте илюстрацията) и избийте нитовете. Отстранете електрическия прозорец от модула на вратата.



11. Разединете гнездото на електропроводимия прозорец, ако е необходимо, извадете електрическия мотор от прозореца.

12. Монтажът се извършва по ред, връщането към ред за премахване. При монтажа използвайте нитове с диаметър 4,8х11 мм или ги заменете с подходящи къси болтове с гайки, като резбите на болтовете трябва да бъдат смажени с фиксираща смес. Водачите на електрическите прозорци трябва да се смазват с многофункционална грес. Сменете повредения изолационен филм.

13. След свързване на батерията, системата за автоматични прозорци трябва да се синхронизира (вижте Глава "Органи за управление и работни процедури"). Проверете работата на електрическия прозорец.
