Внимание! Не пренебрегайте работой по регулировке света фар. Помимо того, что ваш автомобиль с неотрегулированными фарами не пройдет инструментальный контроль при очередном техническом осмотре, он будет опасен на дороге для всех участников движения, в том числе и для вас. Действия водителя, ослепленного светом фар встречной машины, зачастую непредсказуемы.
Вам потребуются: ключ-шестигранник «на 6», отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг.

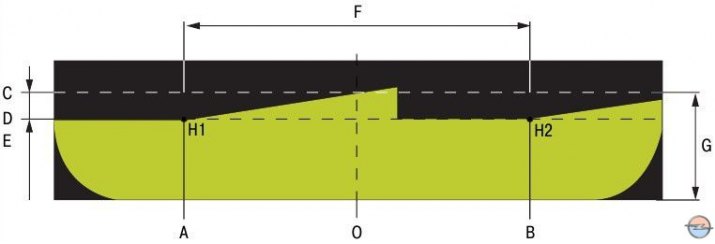

Рис. 1. Регулировка света фар: А, B — вертикальные линии, обозначающие расположение центров ламп ближнего света левой и правой фары; C — горизонтальная линия, соответствующая центрам фар; D — линия, проходящая через центры световых пятен; E — расстояние между линиями C и D (E = 130 мм); F — расстояние между центрами ламп ближнего света фар; G — расстояние от центров фар до поверхности, на которой расположен автомобиль
Разметьте на стене экран, как показано на рис. 1. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние G на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Включите ближний свет.
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

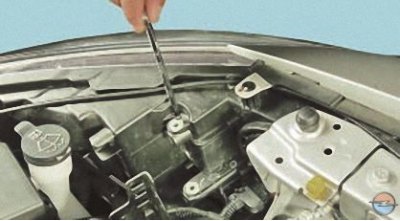

7. Откройте капот и, вращая регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали…

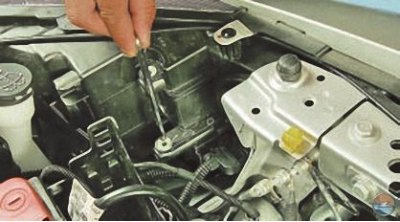

8. …и вертикали, если расположение световых пятен не соответствует рисунку.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Направление пучка света противотуманных фар можно отрегулировать только по высоте.

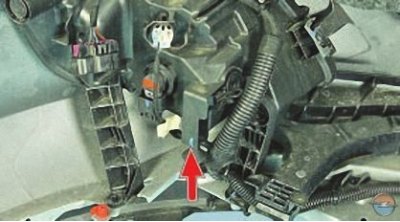

Снизу автомобиля через зазор между нижней кромкой переднего бампера и кузовом вращайте регулировочный винт длинной отверткой с крестообразным лезвием, добиваясь, чтобы верхние границы световых пятен находились на линии С (рис. 2) или чуть ниже ее.

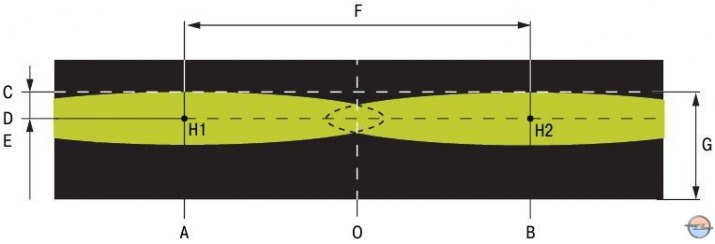

Рис. 2. Регулировка света противотуманных фар: A, B – вертикальные линии, обозначающие расположение центров ламп ближнего света левой и правой фары; C – горизонтальная линия, соответствующая центрам фар; D – линия, обозначающая высоту подъема горизонтальной границы пучков света; E – расстояние между линиями C и D (E = 199 мм); F – расстояние между центрами ламп ближнего света фар; G – расстояние от центров фар до поверхности, на которой расположен автомобиль
Примечание. Для наглядности показано при снятом бампере.
