Для замены блока управления электрооборудованием, установленного в багажнике, выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте технологическое отверстие в облицовке багажника.
3. Отожмите фиксатор…

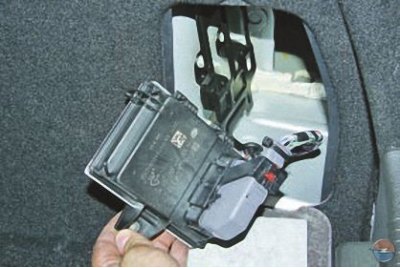

4. …и отведите блок управления электрооборудованием в сторону.

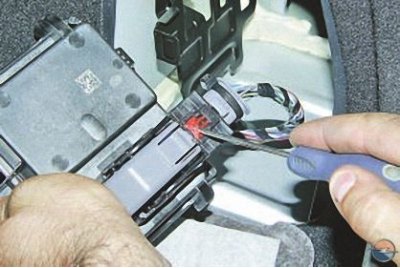

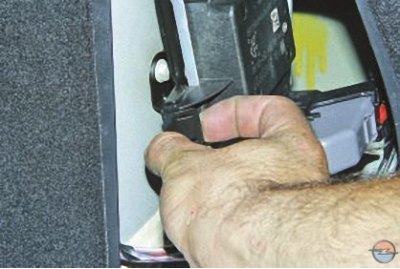

5. Выдвиньте замок фиксатора…

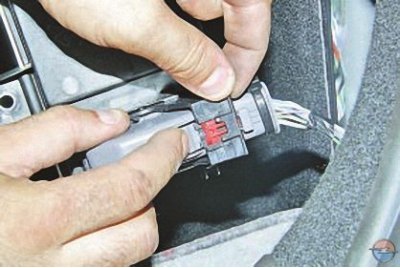

6. …и, нажав на фиксатор колодки жгута проводов…

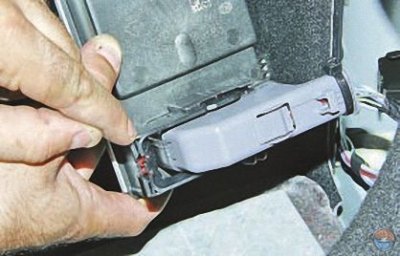

7. …отведите удерживающую скобу от колодки.

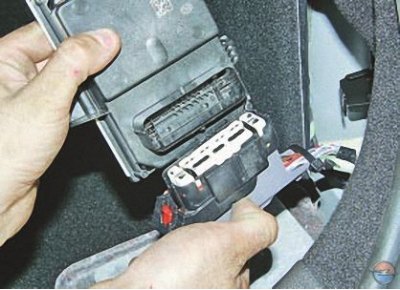

8. Отсоедините колодку жгута проводов от блока управления электрооборудованием.

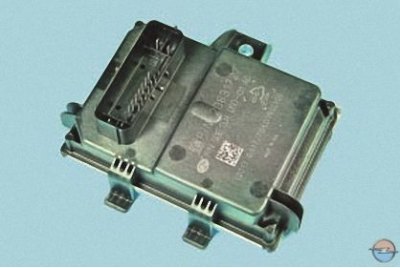

9. Снимите блок управления электрооборудованием.
10. Установите снятые детали в порядке, обратном снятию.
Для замены блока управления электрооборудованием, установленного в салоне, выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

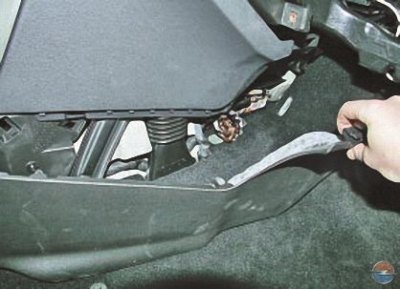

2. Снимите правую переднюю часть облицовки тоннеля пола (см. Снятие и установка облицовки тоннеля пола).
3. Отожмите два фиксатора…

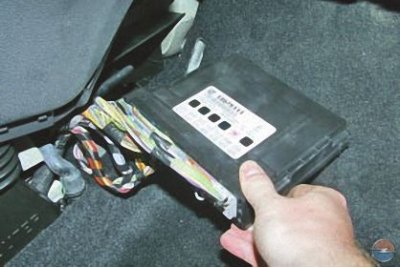

4. …и извлеките блок управления электрооборудованием из консоли панели приборов.

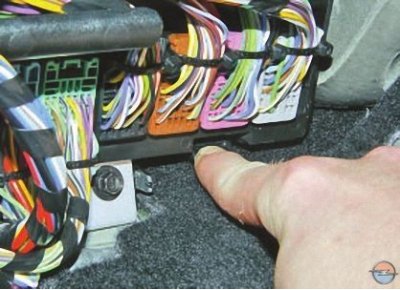

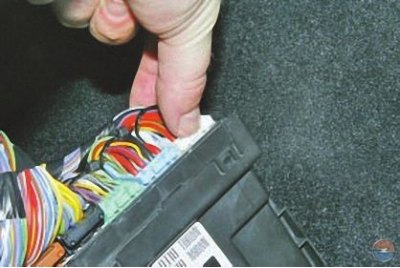

5. Сожмите фиксаторы…

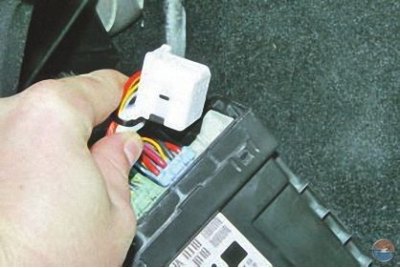

6. …и отсоедините колодки жгута проводов от блока управления электрооборудованием.

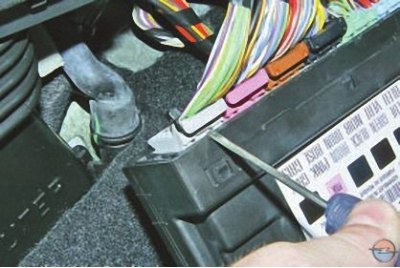

Для сжатия фиксатора при отсоединении серой, розовой, коричневой и черной колодок удобно пользоваться отверткой.

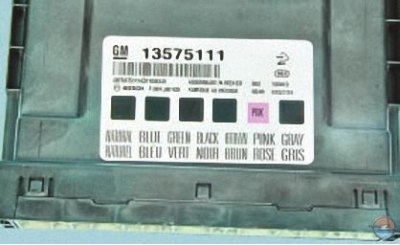

При установке блока на автомобиль подсоединяйте колодки жгута проводов в соответствии с табличкой на блоке.

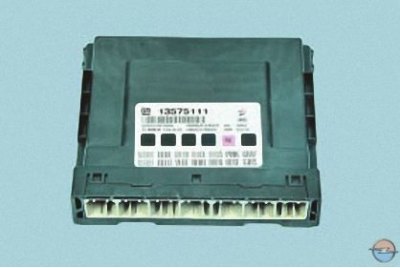

7. Снимите блок управления электрооборудованием.
8. Установите снятые детали в порядке, обратном снятию.
Для замены блока управления электрооборудованием,установленного в панели приборов, выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите автомагнитолу (см. Снятие и установка автомагнитолы).

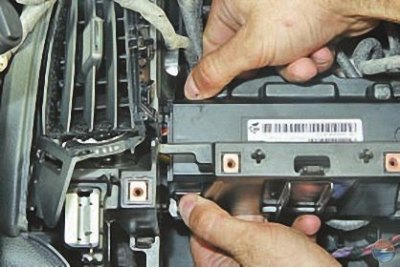

3. Отожмите фиксаторы…

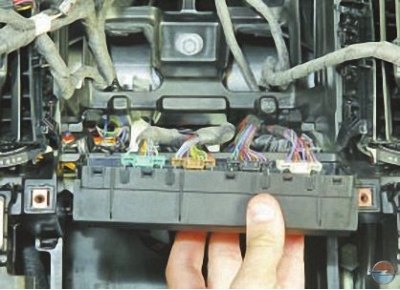

4. …и отведите блок от панели приборов.

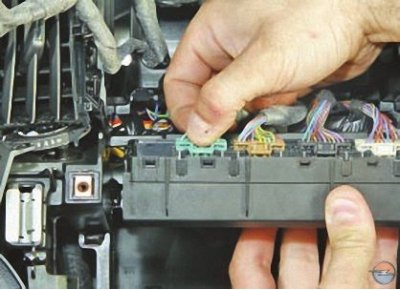

5. Сожмите фиксаторы колодок жгутов проводов…

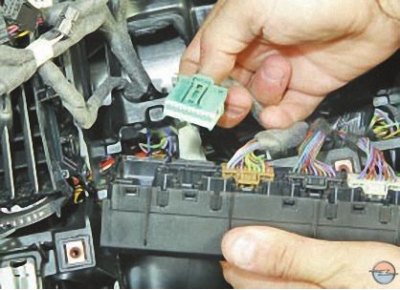

6. …и последовательно отсоедините все четыре колодки жгутов проводов от блока управления электрооборудованием. Снимите блок.
7. Установите снятые детали в порядке, обратном снятию.
