Снятие
Бензиновые модели
Модели Astra

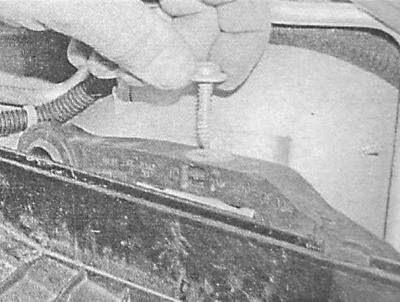

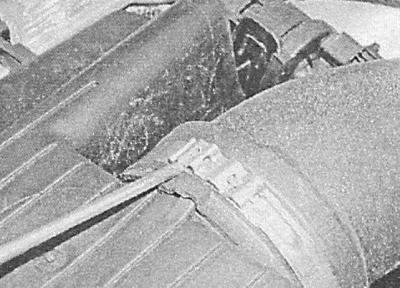

1. Ослабьте хомут крепления впускного воздуховода к корпусу дроссельной заслонки. Отпустите защелки фиксаторов крепления воздуховода к корпусу воздухоочистителя, отдайте крепежный винт/ гайку(и) и извлеките сборку воздухоочистителя из двигательного отсека.

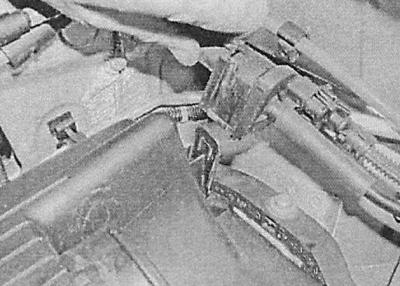

2. Высвободите из кронштейна на корпусе воздухоочистителя клапан продувки угольного адсорбера.
Hа моделях с центральным впрыском потребуется также отсоединить от корпуса воздухоочистителя вакуумный шланг и рукав подачи теплого воздуха.
3. В некоторых случаях демонтаж воздухоочистителя сопряжен с отсоединением шлангов системы вентиляции картера и рассоединением контактных разъемов электропроводки. Иногда воздуховод притягивается к кронштейну болтами.
Модели Zafira
1. Снимите уплотнительную полосу двигательного отсека и крышку обтекателя, установленного под нижним краем ветрового стекла.
2. С целью обеспечения доступа к впускному воздуховоду отдайте крепежные гайки/ болты и снимите верхнюю крышку панели передка.
3. Снимите воздухоочиститель и воздуховоды (см. выше).
Дизельные модели
Модели 1.7 л

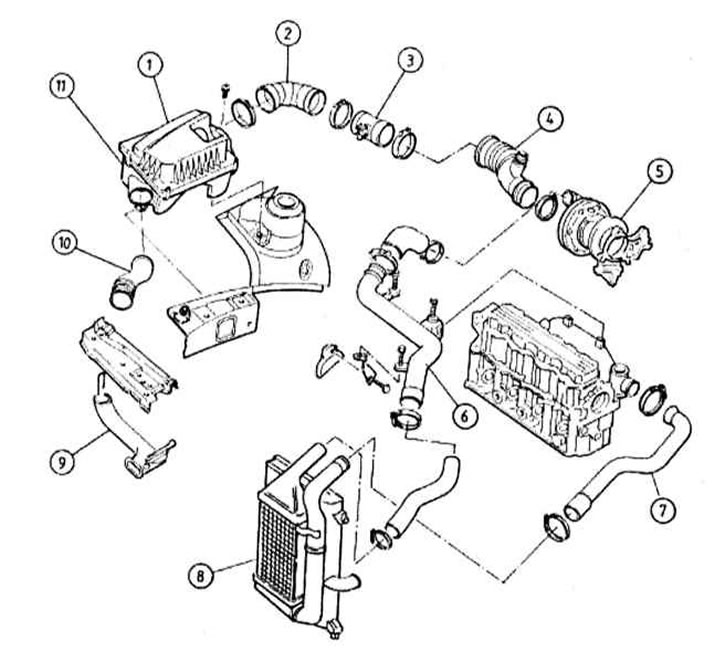

Схема соединения компонентов впускного воздушного тракта (модели 1.7 л SOHC)
1 — Крышка корпуса воздухоочистителя
2 — Впускной воздуховод
3 — Датчик измерения массы воздуха (MAF)
4 — Впускной воздуховод
5 — Турбокомпрессор
6 — Рукав наддува
7 — Шланг наддува
8 — Интеркулер
9 — Впускной воздуховод
10 — Соединительный рукав
11 — Корпус воздухоочистителя

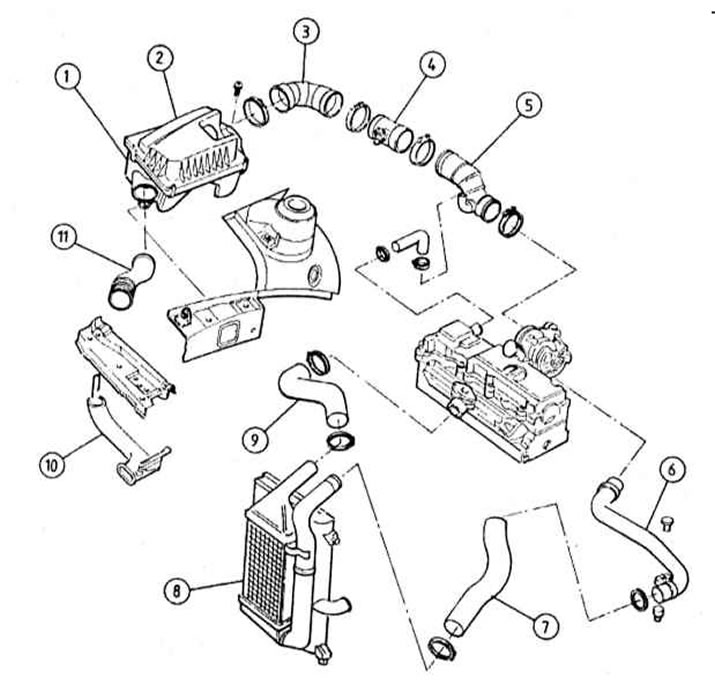

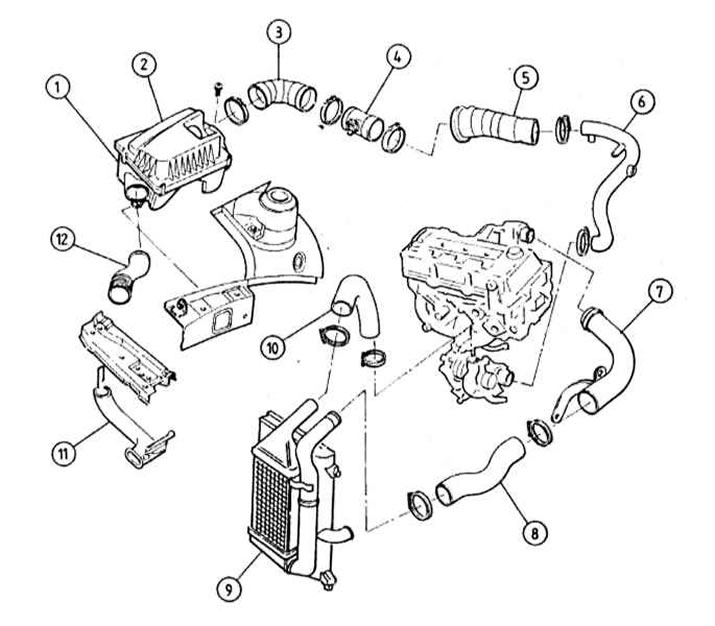

Схема соединения компонентов впускного воздушного тракта (модели 1.7 л DOHC)
1 — Корпус воздухоочистителя
2 — Крышка корпуса воздухоочистителя
3 — Впускной воздуховод
4 — Датчик измерения массы воздуха (MAF)
5 — Впускной воздуховод
6 — Впускной трубопровод
7 — Впускная трубка наддува
8 — Соединительный шланг
9 — Интеркулер
10 — Шланг наддува
11 — Рукав наддува
12 — Соединительный рукав
1. Освободите хомут и снимите впускной воздуховод с задней части корпуса воздухоочистителя (см. иллюстрации Схема соединения компонентов впускного воздушного тракта (модели 1.7 л SOHC) и Схема соединения компонентов впускного воздушного тракта (модели 1.7 л DOHC)).

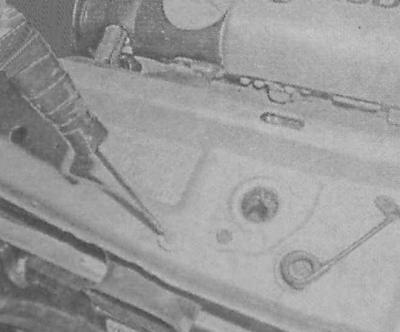

2. Выверните винты (с головками типа TORX) крепления кронштейна воздухоочистителя к кузову и снимите воздухоочиститель с двигателя, - обратите внимание, что в нижней части корпуса воздухоочистителя имеется выступ, который при установке должен быть правильным образом совмещен с ответной выемкой в брызговике.
3. Прочие воздуховоды, ведущие к турбокомпрессору, интеркулеру и впускному трубопроводу можно снять, ослабив соответствующие хомуты и вывернув крепежные винты. Обратите внимание, что в воздуховод, соединяющий корпус воздухоочистителя и впускной домкрат, вмонтирован датчик измерения массы воздуха (MAF), - перед снятием впускного воздуховода отсоедините электропроводку и снимите датчик.
Модели 2.0 л

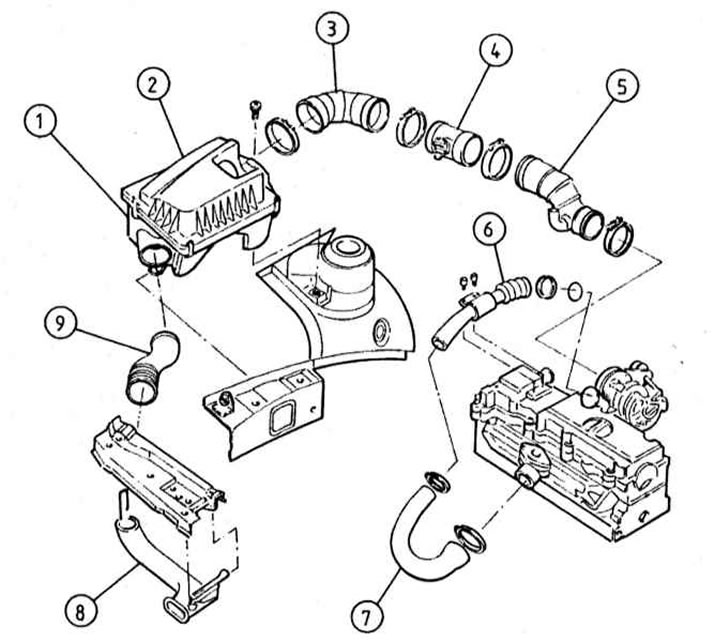

Схема соединения компонентов впускного воздушного тракта (модели 2.0 л с низконапорным турбонаддувом)
1 — Корпус воздухоочистителя
2 — Крышка корпуса воздухоочистителя
3 — Впускной воздуховод
4 — Датчик MAF
5 — Впускной воздуховод
6 — Рукав наддува
7 — Соединительный шланг
8 — Впускной воздуховод
9 — Соединительный рукав
Схема соединения компонентов впускного воздушного тракта (модели 2.0 л с высоконапорным турбонаддувом)
1 — Корпус воздухоочистителя
2 — Крышка корпуса воздухоочистителя
3 — Впускной воздуховод
4 — Датчик MAF
5 — Впускной воздуховод
6 — Рукав наддува
7 — Шланг наддува
8 — Интеркулер
9 — Шланг наддува
10 — Впускной воздуховод
11 — Соединительный рукав
1. На моделях Zafira снимите уплотнительную полосу двигательного отсека и крышку обтекателя, установленного под нижним краем ветрового стекла. С целью обеспечения доступа к впускному воздуховоду отдайте крепежные гайки/ болты и снимите верхнюю крышку панели передка.

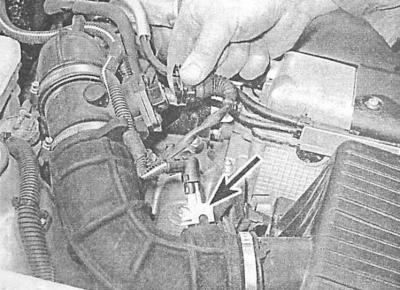

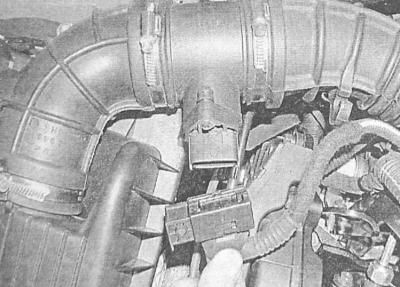

2. На всех моделях отсоедините отрицательный провод от батареи, а также электропроводку от датчиков MAF и, - если установлен, - температуры всасываемого воздуха (IAT).
3. Отсоедините шланг вентиляции картера от впускного воздуховода, ослабьте хомут крепления и снимите воздуховод в сборе вместе с датчиком измерителя массы воздуха и уберите его из-под капота.
4. Отпустите фиксаторы, снимите крышку корпуса воздухоочистителя и извлеките фильтрующий элемент, - постарайтесь запомнить установочное положение компонентов. Выверните крепежный болт и снимите корпус воздухоочистителя, отсоединив его от впускного воздуховода.
5. На моделях с низконапорным турбонаддувом (двигатели X20DTL/Y20DTL) (см. иллюстрацию Схема соединения компонентов впускного воздушного тракта (модели 2.0 л с низконапорным турбонаддувом)) для снятия воздуховодов, ведущих к турбокомпрессору и впускному трубопроводу, предварительно выверните крепежные винты и снимите с двигателя пластмассовый защитный кожух. Отпустите фиксатор крепления воздуховода, соединяющего металлический рукав с трубопроводом. Выверните болты крепления трубки к крышке головки цилиндров, ослабьте крепежный хомут и отсоедините рукав от турбокомпрессора. Снимите сборку рукава с воздуховодом с верхней части двигателя и извлеките уплотнительное кольцо, установленное между рукавом и компрессором.
6. На моделях с высоконапорным турбонаддувом (двигатель Y2ODTH) (см. иллюстрацию Схема соединения компонентов впускного воздушного тракта (модели 2.0 л с высоконапорным турбонаддувом)) отпустите крепежные хомуты/ отдайте болты и снимите воздуховоды, соединяющие интеркулер и впускной трубопровод, а также рукав турбокомпрессора. Для снятия металлического рукава, отсоедините от него воздуховод, затем ослабьте хомут крепления рукава к турбокомпрессору. Выверните крепежный болт и снимите рукав с двигателя, - обратите внимание на уплотнительное кольцо, установленное.
Установка
Все модели
Установка производится в порядке, обратном порядку демонтажа компонентов.
1. Проследите за надежностью затягивания хомутов крепления воздуховодов. На дизельных двигателях 2.0 л не забудьте заменить уплотнительное кольцо, на стыке металлического рукава с турбокомпрессором (если отсоединяли рукав).
