Насос охолоджувача (1.6,1.8 та 2.0 л, з 1987 року випуску) - Зняття та встановлення
1. Послабте натяг зубчастого ременя розподільного валу, як описано в Розділ 3, у пунктах з 9 по 18.
2. Зніміть зубчастий ремінь з ланцюгового кільця насоса охолоджувача, потім відверніть три болти насоса.
3. Зніміть насос з місця (див. фото 4.3), і від'єднайте 0-подібну кільцеву прокладку, якщо вона залишилася на блоці циліндрів.

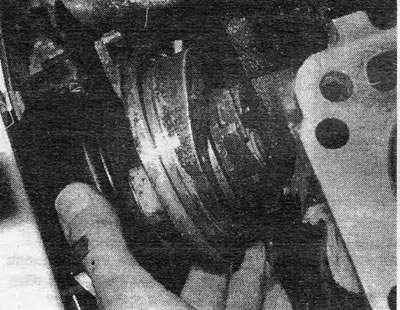

Фото 4.3 Зняття насоса охолоджувача
4. Якщо ви маєте намір замінити насос, необхідно зняти проміжну кришку зубчастого ременя зі старого насоса і перенести її на новий насос. Щоб зробити це, натисніть на кришку збоку, повертаючи її в цей час щодо кожуха насоса. Кришка повинна з'єднатися тим часом від фланця кожуха в міру повертання (див. фото 4.4). Так само встановіть кришку на новий насос.

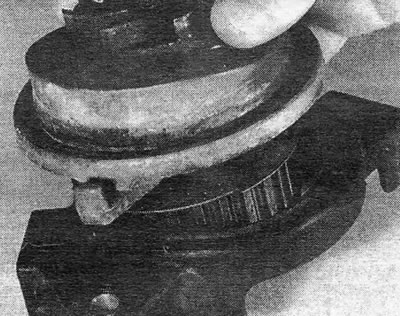

Фото 4.4 Зняття проміжної кришки зубчастого ременя із насоса охолоджувача
5. Ретельно очистіть місце встановлення насоса на блоці циліндрів, а також сам насос, якщо ви встановлюєте той, який був раніше.
6. Накладіть досить велику кількість силіконового мастила на поверхні кожуха насоса, що труться, і блок циліндрів, потім встановіть на насос нову O-подібну кільцеву прокладку.
7. Встановіть насос на місце і загорніть його болти на цій стадії тільки силою руки.
8. Встановіть та натягніть зубчастий ремінь розподільного валу, як описано в Розділ 3, у пунктах з 21 по 29.
Кожух термостату (1.6, 1.8 та 2.0 л, з 1987 року випуску) - Зняття та встановлення
9. Процеси зняття та встановлення термостата залишилися незмінними для пізніших моделей, проте при виникненні бажання зняти, а потім встановити термостат, необхідно буде знімати зубчастий ремінь розподільного валу та його задню кришку, для отримання доступу.
10. Для того, щоб зробити це, здійсніть дії, описані в Розділ 3, у пунктах з 30 по 36. Потім можна буде відвернути кріпильні болти кожуха термостата, і зняти термостат і кільце прокладки.
11. Використовуючи нове кільце прокладки, встановіть термостат, а потім проведіть операції, описані в Розділ 3, у пунктах з 40 по 44.
Електричний вентилятор охолодження радіатора
1.2 На пізніших моделях кожух вентилятора радіатора було модифіковано, а також змінено метод прикріплення радіатора.
13. Кожух тепер кріпиться за допомогою двох болтів у верхній частині і двома виступами в нижній (див. фото 4.13 А та В). Після того, як верхні болти буде знято, просто підніміть всю конструкцію вгору, щоб звільнити виступи.

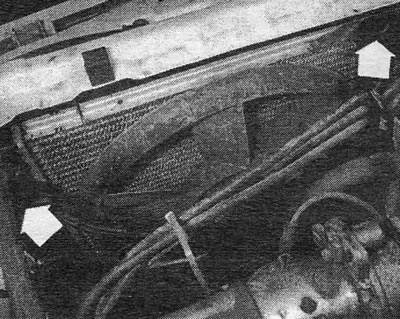

Фото 4.13 А Кріпильні болти (вказані стрілками) вентилятора охолоджувача пізнішого типу.

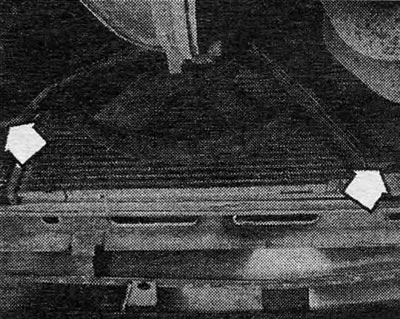

Фото 4.13 У... та нижні кріпильні виступи (вказані стрілками
14. Крім цього, всі інші процеси проводяться так само, як описано в Главі 2.
