В случае возникновения подозрения на неисправность какого-либо из реле, оно должно быть снято и подвергнуто диагностической проверке в дилерском отделении компании или специализированной автомастерской. Замена вышедшего из строя реле производится в сборе.
Реле представляет собой выключатель, который в зависимости от назначения выполняет следующие функции:
- 1 Включает пусковой ток при нахождении силовой цепи в другом месте и дает возможность применения таким образом слаботочных кабелей и контактов включения.
- 2 Управляет включением несколько цепей тока.
- 3 Включает цепь через установленное время, что, в частности, используется при управлении работой стеклоочистителя.
Большинство реле располагается в отдельном блоке, имеющем разную конструкцию для автомобилей до 1997 г. и после 1997 г. выпуска. Реле имеет определенное обозначение и различаются между собой в зависимости от года выпуска автомобиля только с помощью приведенных иллюстраций.

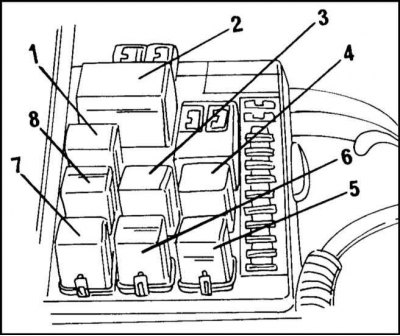

Панель реле для автомобиля до конца 1996 г. выпуска показана на иллюстрации.
[Текст был скопирован с портала: OpelBook.ru]
Следует иметь в виду некоторые изменения в конструкции, произошедшие на автомобилях с середины 1995 года выпуска. Эти изменения обозначены годом выпуска 1995:
- 1 = К18, звуковой сигнал
- 2 = К8, стеклоочиститель
- 3 = К5, противотуманная фара
- 4 = кондиционер до 1995 г. выпуска
- 5 = дальний свет фары
- 6 = К69, парковочные и задние фонари до 1995 г. выпуска
- 6 = К148, парковочные и задние фонари с 1995 г. выпуска
- 7 = К73, головная фара до 1995 г. выпуска
- 7 = К157, головная фара с 1995 г. выпуска
- 8 = К7, вентилятор (с кондиционером до 1995 г. выпуска) и вентилятор с 1995 г. выпуска
- 8 = К92, вентилятор без кондиционера до 1995 г. выпуска
Содержание панели реле с 1997 г. выпуска ясно из приведенного ниже описания. Как видно из иллюстрации, расположение реле одинаковое, но реле выполняет другие функции:
- 1 = К18, звуковой сигнал
- 2 = К8, очиститель лобового стекла
- 3 = К5, противотуманная фара
- 4 = К140, световой сигнал
- 5 = К4, ближний свет
- 6 = К148, парковочный и задний свет
- 7 = К157, фара
- 8 = К7, отопитель
У некоторых автомобилей в двигательном отсеке установлены дополнительные реле, которые здесь на рассматриваются.
Если цепь или устройство, управляемое реле, имеет неисправность, для проверки можно включить соответствующий потребитель тока. Если реле исправно, то слышен щелчок. Из этого можно предположить, что неисправность имеется в потребителе тока или подводящих проводах. Если реле не имеет питания, то это означает наличие повреждения в подводящих проводах. В этом случае неисправность выявляется заменой реле на исправное.
При замене реле следует иметь в виду, что внешне реле может иметь такой же вид, но предназначено для других целей.
1. Для замены реле выключите зажигание.
2. Выньте реле и вставьте новое.
