Пумпа за воду — скидање и уградња (Opel Omega A)

1. Уклоните термо-вискозни вентилатор за хлађење (Поглавље 11) и ремен погона генератора/вентилатора (Поглавље 13).

2. Уклоните радијатор (Поглавље 7).

3. Уклоните ременицу погонског ремена са главчине вентилатора за хлађење (четири завртња).

4. Откопчајте и уклоните поклопце зупчастог ремена.

5. Окрените мотор кључем на завртњу ременице радилице док се ознака на ланчанику брегастог вратила не поравна са показивачем на врху задњег поклопца зупчастог ремена. Такође поравнајте зарез на ременици радилице са ознаком на дну поклопца задњег зупчастог ремена.

6. Отпустите три вијка који причвршћују пумпу за воду за блок.

7. Отпустите и уклоните вијак који учвршћује део водене пумпе на поклопцу погона за кућиште пумпе за уље.

8. Окрените кућиште пумпе за воду у смеру супротном од казаљке на сату. Скините зупчасти ремен са зупчаника водене пумпе и завежите га са стране.

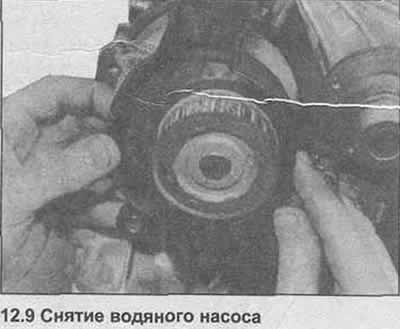

9. Одврните и уклоните три стезне вијка и подлошке, уклоните пумпу за воду из блока (фотографија).

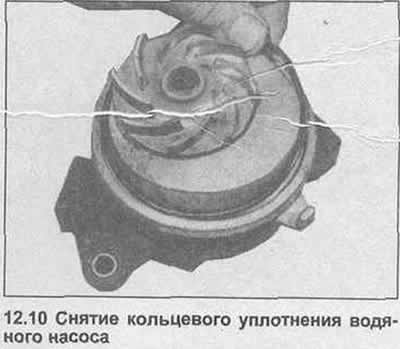

10. Уклоните гумени О-прстен из жлеба у пумпи за воду (фотографија).

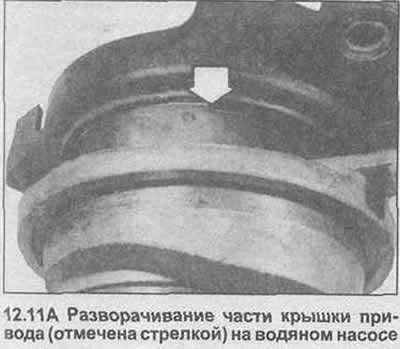

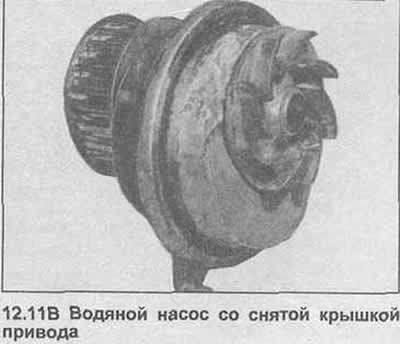

11. Ако инсталирате нову пумпу за воду, преместите део поклопца погона на нову пумпу (фотографија). Поставите поклопац на нову пумпу за воду на исти начин.







12. Започните инсталацију подмазивањем водене пумпе да блокира контактну површину силиконском машћу или еквивалентном машћу. Ако се ова мера предострожности не предузме, пумпа за воду може да се заглави у блоку.

13. Нанесите маст на гумени О-прстен и поставите га у жлеб.

14. Поставите пумпу за воду у блок. Уметните вијке стезаљке и подлошке.

15. Поставите зупчасти каиш на ланчаник водене пумпе. Окрените пумпу за воду у смеру казаљке на сату и затегните каиш. Завршите процедуру затезања као што је описано у Одељку 1, уверите се да су ознаке времена исправно поравнате. Затегните завртње пумпе за воду на наведени момент затезања Спецификација.

16. Уметните и затегните вијак који учвршћује поклопац погона за кућиште пумпе за уље.



17. Поставите поклопце зупчастог ремена.

18. Инсталирајте ременицу погонског ремена на главчину вентилатора за хлађење и притегните завртње.

19. Инсталирајте радијатор (Поглавље 7).

(Оригинал објављен на веб-сајту: «OPELBOOK»)

20. Инсталирајте погонски каиш алтернатора/вентилатора (Поглавље 13) и термо-вискозни вентилатор за хлађење (Поглавље 11).
