Tablou de bord (înainte de 05.2005) (Opel Vivaro A)

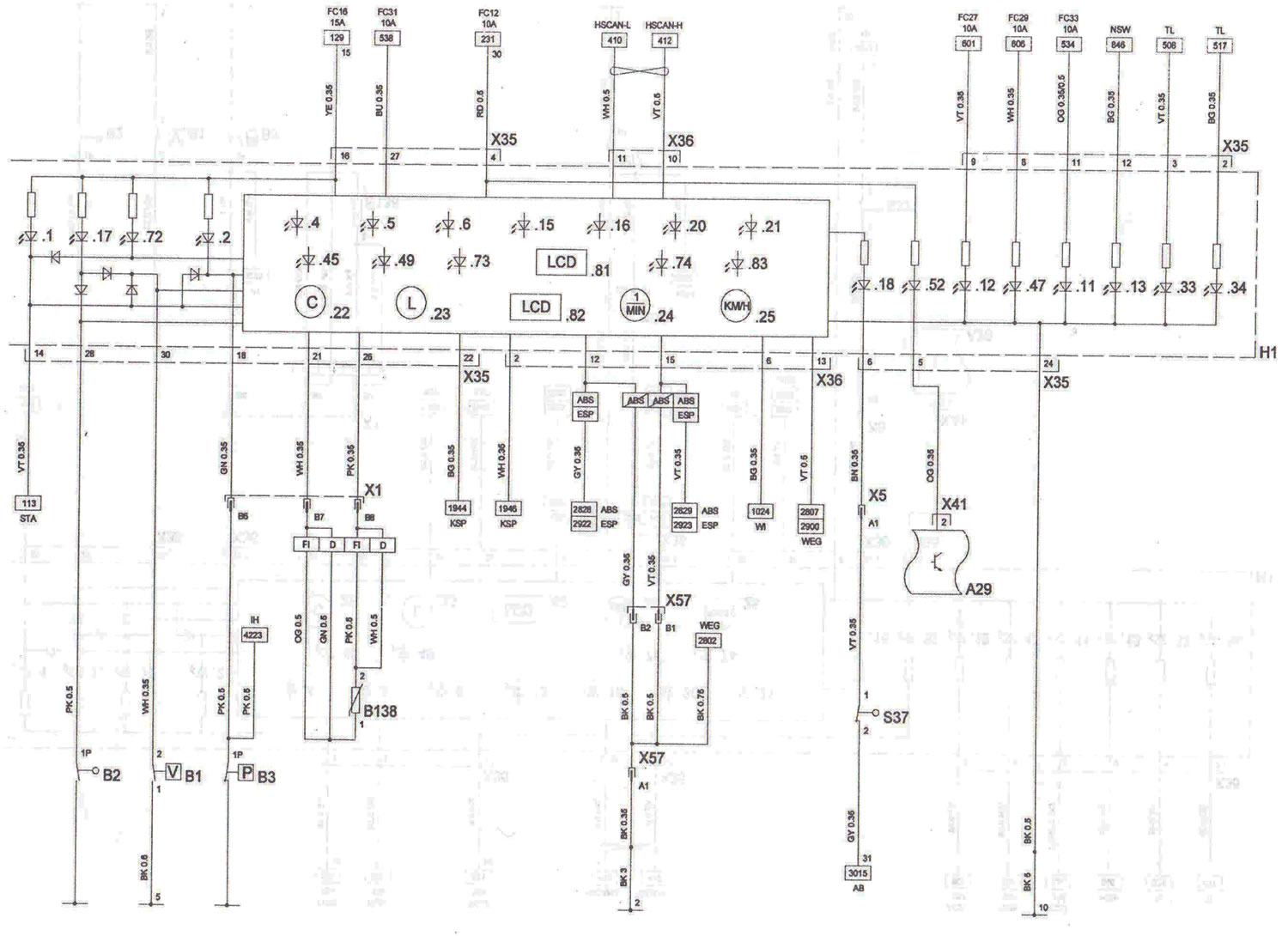

Panou de instrumente (până la 05.2005)

Deschide imaginea mare într-o filă nouă →

Semnăturile elementelor schemelor circuitelor electrice de bază sunt localizate aici →

Abrevierile elementelor schemelor circuitelor electrice de bază sunt localizate aici →

Codarea culorilor firelor
BG	Incolor	VT	Violet
PK	Roz	GY	Maro
BN	Maro	WH	Alb
RD	Roşu	OG	Portocale
GN	Verde	YE	Galben

Acest articol este disponibil la adresa rusă, engleză, bulgară, belarusă, ucraineană, sârbă, croată, poloneză, slovacă, maghiară

Verificarea articolului: Meshcheriakov Damir
