Geamuri spate ale modelelor cu 3 uși și acoperiș softtop (cu acoperiș rabatabil) (Opel Frontera A)

Coborârea și ridicarea plafonului decapotabil

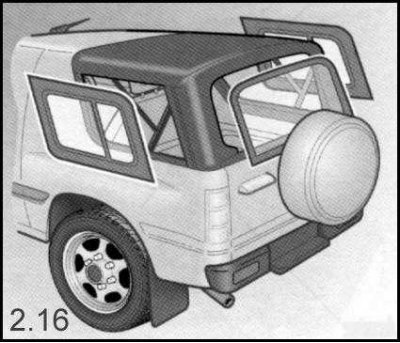

Modelele decapotabile sunt echipate cu geamuri spate detașabile.

Acoperișul decapotabil este destinat exclusiv protecției împotriva intemperiilor. Și nu este capabil să asigure siguranța pasagerilor în caz de accident. În timp ce vehiculul este în mișcare, pasagerii trebuie să rămână pe scaunele lor și să poarte centurile de siguranță.

Demontare și instalare geamurilor laterale

1. Pentru a demonta geamul lateral, eliberați chinga de fixare din interiorul geamului până la marginea superioară a deschiderii geamului din cadrul plafonului.

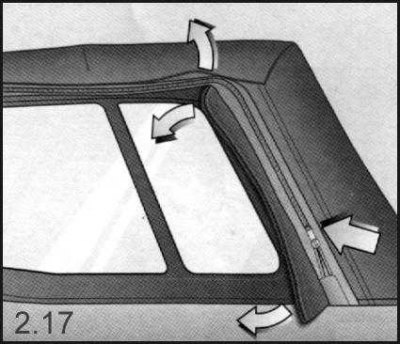

2. Eliberați clema Velcro care fixează marginile din spate și de sus ale ansamblului ferestrei.



3. Localizați zăvorul fermoarului în colțul inferior din spate al ferestrei și desfaceți fermoarul complet, eliberând fereastra până la colțul frontal superior.

4. Glisați geamul înainte pentru a elibera curelele de fixare din față și din partea inferioară din canalul de ghidare din panoul caroseriei.

5. Rulați folia pentru geam într-o rolă și puneți-o în buzunarul special din hayon (vezi mai jos).

6. Repetați procedura pentru geamul de pe partea opusă.

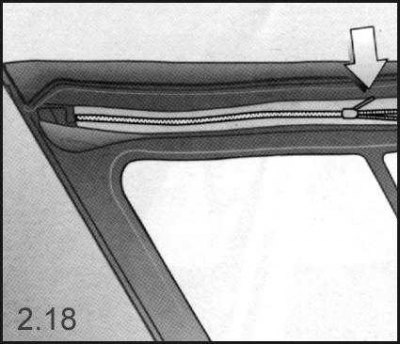

7. La instalare, prindeți fermoarul din colțul frontal superior al deschiderii ferestrei și închideți parțial fermoarul de-a lungul marginii superioare a ansamblului ferestrei.

8. Introduceți elementele de fixare ale curelei frontale și inferioare în canalul de ghidare al panoului caroseriei, asigurându-vă că șanțul de ghidare este aliniat corect cu eticheta de îmbinare din partea superioară a canalului.

9. Așezați ansamblul ferestrei înăuntru, sub materialul acoperișului, și închideți-l complet cu fermoar.

10. Atașați banda de fixare cu velcro la materialul acoperișului de-a lungul marginilor superioare și posterioare ale ramei ferestrei.

11. În cele din urmă, fixați marginea interioară a ansamblului ferestrei pe cadrul acoperișului cu bandă adezivă.

Demontare și instalare lunetei

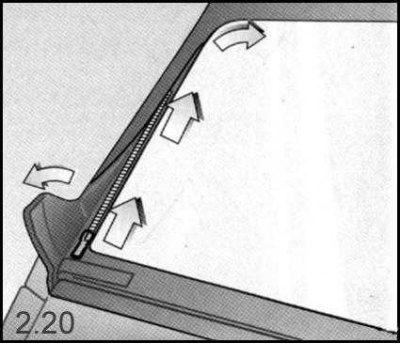

1. Pentru a scoate luneta, ridicați clapeta din colțul din stânga jos al geamului și localizați fermoarul.

2. Desfaceți complet fermoarul, separând astfel ansamblul geamului de acoperișul vehiculului.

3. Deschideți hayonul și eliberați tija de montare a geamului din suporturile din stâlpii ușii.

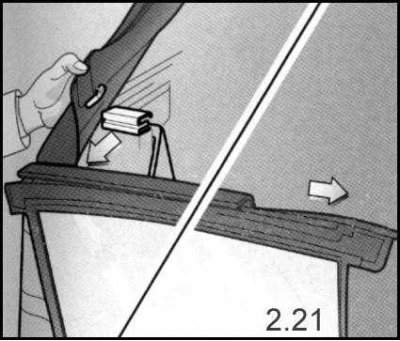

4. Scoateți folia ferestrei din canelura tijei de montare și readuceți tija în locația inițială în consolele de susținere.

5. Ridicați geamul foliei și puneți-l în buzunarul special de pe hayon.

Atenție! Pentru a preveni pătrunderea gazelor de eșapament în habitaclu, hayonul și geamul acestuia trebuie închise ermetic în timpul mersului (vezi mai sus).

6. Instalarea se efectuează în ordine inversă.



7. Dacă aveți probleme cu fermoarul, slăbiți tensiunea de pe materialul acoperișului eliberând cele două zăvoare din partea din față a acoperișului (vezi următoarea subsecțiune).

Coborârea plafonului decapotabil

1. Demontați geamurile laterale (vezi mai sus). Nu este nevoie să demontați luneta.

Plafonul decapotabil este fixat de partea inferioară a panoului de plafon prin două zăvoare, ale căror mânere sunt prevăzute cu încuietori.



[Material publicat pe site-ul web www.opelbook.ru]

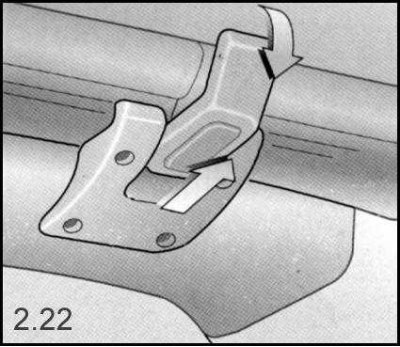

2. Pentru a elibera zăvoarele, glisați încuietorile în direcția indicată în ilustrație, apoi rotiți mânerele în jos.

3. Glisați partea superioară a materialului înapoi și în jos, potrivind cadrul în opritoarele de pe bara cu role.

Aveți grijă să nu vă prindeți mâinile în cadru.

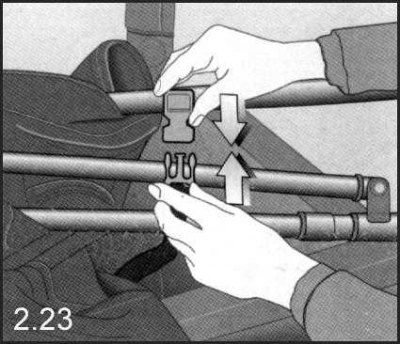

4. Fixați cadrul pe ambele părți cu curele, prinzând în siguranță cataramele acestora.

Ridicarea plafonului decapotabil

1. Pentru a ridica acoperișul decapotabil, desfaceți cataramele centurilor de siguranță, ridicați acoperișul și trageți-l înainte.

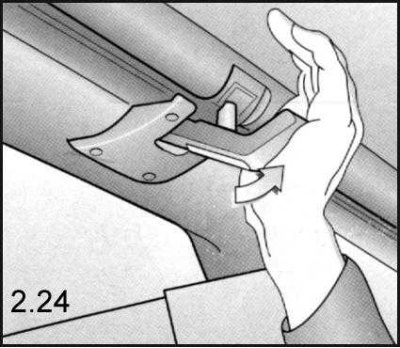

2. Fixați zăvoarele panoului de acoperiș în poziție și rotiți mânerele zăvoarelor în sus pentru a le fixa în siguranță.

3. Instalați geamurile laterale în locurile lor obișnuite.

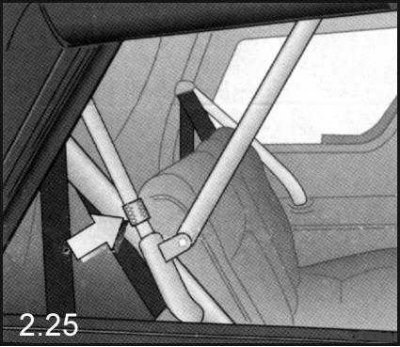

4. Tensiunea de pe plafonul decapotabil din material textil poate fi eliberată prin rotirea cuplajului moletat al cadrului.

Buzunare pentru depozitarea geamurilor laterale și spate demontate

1. Pe interiorul hayonului mașinii sunt prevăzute buzunare speciale.

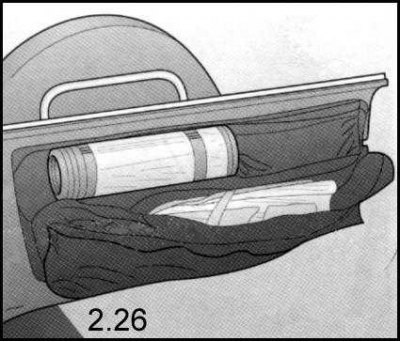

2. Rulați ușor folia lunetei, fixați rola cu două curele de siguranță și introduceți-o în buzunarul ușii.

3. Foliile pentru geamurile laterale sunt rulate în role și plasate în compartimentul interior.
