Notatka: Praca pokazana jest na modelu Astra, w modelu Zafira wykonana jest w podobny sposób. Przed wykonaniem tej czynności szyba w drzwiach musi być całkowicie podniesiona.
Kolejność wykonania
1. Przygotuj samochód do pracy (patrz "Przygotowanie samochodu do konserwacji i naprawy").
2. Zdejmij listwę drzwiową (patrz "Listwy drzwiowe do modelu Astra – wymontowanie i zamontowanie" lub "Listwy drzwiowe do modelu Zafira - wymontowanie i zamontowanie").

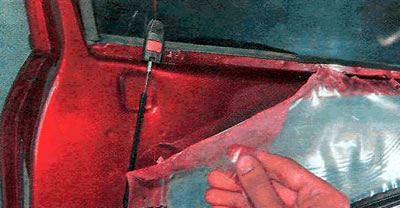

3. Zdejmij folię polietylenową z tylnej części drzwi.

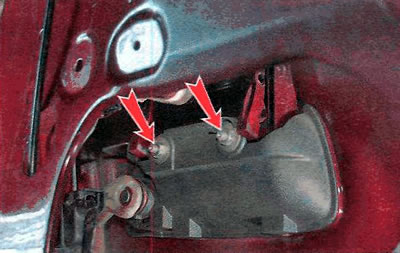

4. Za pomocą klucza 10 mm odkręć dwie nakrętki mocujące wewnętrzną część uchwytu.

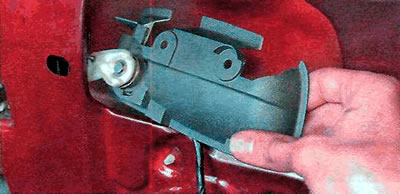

5. Wyjąć wewnętrzną część klamki przez otwór technologiczny, jednocześnie odłączając trzpień od napędu mechanizmu zamka.

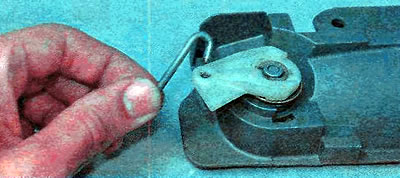

6. Odłączyć pręt od dźwigni przełącznika (cylindra).

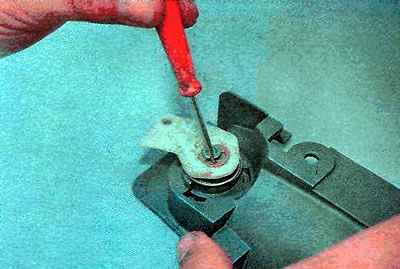

7. Zdejmij pierścień ustalający dźwigni.

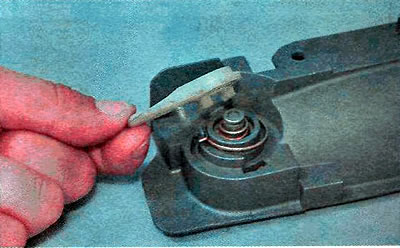

8. Zdejmij dźwignię.

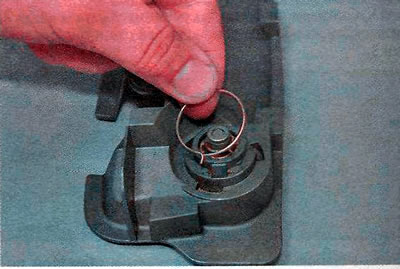

9. Zdejmij sprężynę powrotną dźwigni.

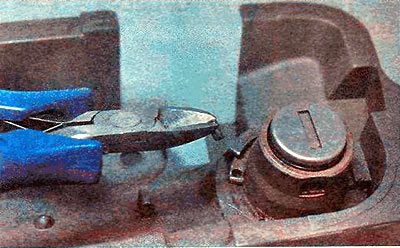

10. Zdjąć blokadę prowadnicy cylindra przełącznika.

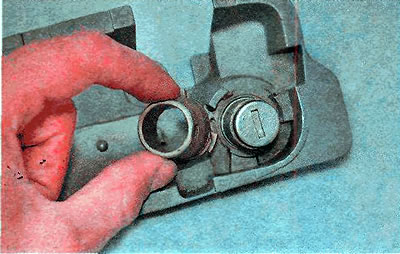

11. Obrócić prowadnicę przełącznika (cylinder) w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć ją.

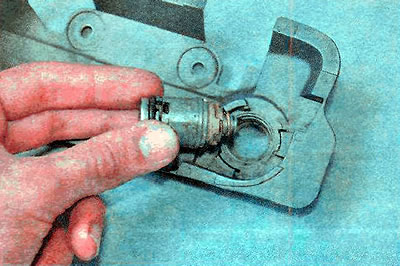

12. Wyjmij przełącznik (cylinder) z wewnętrznej strony klamki.

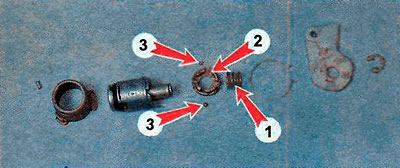

13. Zdejmij sprężynę 1, podkładkę łączącą 2 i wyjmij kulki blokujące 3 z obudowy przełącznika.
14. Zamontuj części w odwrotnej kolejności.
