Uwaga: Poniżej opis procedury demontażu/montażu i regulacji maski na przykładzie modelu Corsa. W modelach Merivy procedury te są wykonywane w ten sam sposób.
Wycofanie
1. Otwórz maskę.
2. Zaznacz markerem położenie zawiasów na okapie do późniejszego montażu.
3. Poproś asystenta o wsparcie okapu. Usuń 4 śruby mocujące (2 z każdej strony) (zobacz opór. ilustracja), zdejmij maskę i odłóż ją na bok. Zdejmij dolne wykończenie maski (z odpowiednim wyposażeniem).

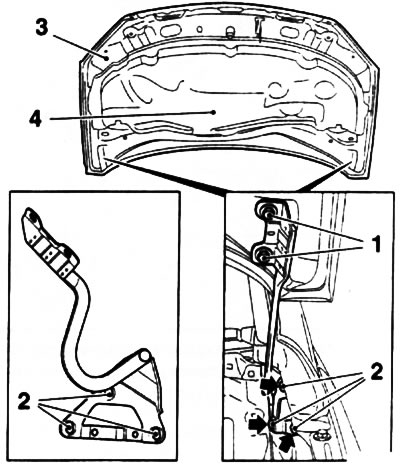

13.3. śruby (1) mocowania kaptura (3) do zawiasów: 2. Wkręty mocujące zawias do korpusu; 4. Wewnętrzna podszewka
4. W razie potrzeby zdejmij zawiasy z korpusu odkręcając po 3 śruby mocujące z każdej strony (patrz ilustracja 13.3).
Uwaga: Aby to zrobić, musisz najpierw zdjąć osłonę chłodnicy (patrz rozdział 6), a w modelach Corsa również silnik wycieraczek (patrz rozdział 12).
Instalacja
5. Montaż odbywa się na zlecenie, powrót na zlecenie demontażu. Jeśli zawiasy zostały usunięte, nasmaruj śruby ich mocowania za pomocą masy mocującej (np. Loctite 243). Z pomocą asystenta zamontuj okap, wyrównując listwy zawiasów ze śladami wykonanymi podczas procesu demontażu, a następnie ręcznie dokręć śruby mocujące. Nie zapomnij o zamontowaniu dolnego wykończenia maski (jeśli filmowane).
6. Zamknij maskę, dopasuj ją do otworu w korpusie i wyreguluj szczeliny (patrz poniżej).
7. Po zakończeniu regulacji dokręcić śruby wymaganym momentem obrotowym.
Regulacja szczeliny kaptura
8. Poluzuj śruby pokrywy (jeśli nie został wcześniej usunięty).
9. Zamknij maskę i upewnij się, że jej szczeliny pasują do prawego i lewego błotnika (zobacz specyfikacje) są takie same, w razie potrzeby dokonaj odpowiednich regulacji, a następnie dokręć śruby pokrywy wymaganym momentem obrotowym.
10. Zdejmij osłonę chłodnicy (patrz rozdział 6). W modelach Corsa wyjmij silniczek wycieraczek, odkręć 7 śrub mocujących i zdejmij osłonę bloku montażowego przekaźnika elektroniki nadwozia zamontowanego pod owiewką (patrz rozdział 12).
11. Poluzować śruby mocujące zawiasy do korpusu i ustawić wysokość boku okapu poprzez przesunięcie zawiasów na wymaganą wysokość.
12. Obracając dwoma ogranicznikami amortyzatora zamontowanymi na belce uchwytu zamka maski, wyreguluj wysokość przedniej krawędzi tego ostatniego. Maska jest wyregulowana prawidłowo, jeśli w pozycji zamkniętej jej krawędzie pokrywają się na wysokości z krawędziami sąsiednich elementów nadwozia. Dokręć śruby mocujące zawias wymaganym momentem obrotowym.
13. Zamontuj i wyreguluj zatrzask maski (patrz poniżej). Zamknąć maskę i jeszcze raz sprawdzić jej położenie oraz łatwość otwierania/zamykania, w razie potrzeby powtórzyć regulację.
14. Zamontować osłonę chłodnicy i inne usunięte elementy.
Montaż haka zabezpieczającego i zatrzasku zamka nasady
Uwaga: Podczas instalowania nowego okapu hak i trzpień należy ponownie zainstalować ze starego lub zakupić osobno.
15. Zamontuj hak zabezpieczający ze sprężyną i nitowanym kołkiem osiowym na kapturze, jednocześnie wykonaj szczypcami wycięcie na końcu nitu i rozepnij go (zobacz opór. ilustracja).

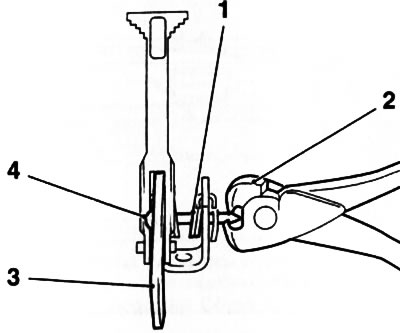

13.15. Schemat mocowania haka zabezpieczającego zamka maski: 1. Sprężyna; 2. Szczypce; 3. Haczyk; 4. Nitowany sworzeń osi
16. Przymocuj zespół zatrzasku zamka do maski (zobacz opór. ilustracja) i dopasować rozmiar «X», która nie powinna wykraczać poza zakres 40-45 mm. Rozmiar «X» mierzona od powierzchni okapu do krawędzi pralki. Następnie trzymając kluczem zatrzask zamka dokręcić nakrętkę momentem 22 Nm.

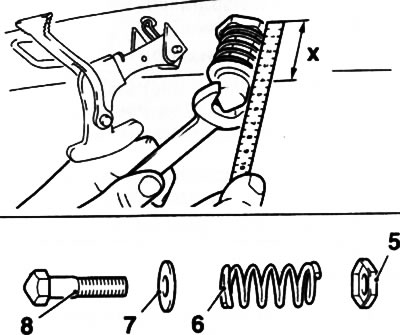

13.16. Regulacja wysokości zatrzasku zamka maski: 5. Przeciwnakrętka; 6. Wiosna; 7. Podkładka; 8. Zatrzask; X=40-45mm
17. Na zakończenie regulacji nasmarować czop zamka smarem uniwersalnym.
