Электронные контрольно-измерительные устройства (Opel Kadett E)

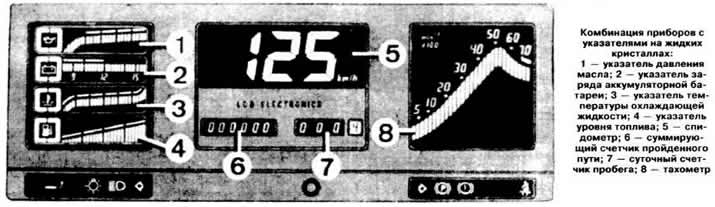

Комбинация приборов на жидких кристаллах

На некоторых автомобилях вместо стрелочных указателей и контрольных ламп давления масла, заряда аккумуляторной батареи и температуры охлаждающей жидкости используется комбинация приборов с жидкокристаллическими экранами, которые расположены следующим образом:

• в левой части комбинации расположены четыре экрана, показывающие сверху вниз; давление масла, заряд аккумуляторной батареи, температуру охлаждающей жидкости, уровень топлива;
• в центре комбинации находится экран, показывающий скорость движения, общий пробег автомобиля в километрах, суточный пробег автомобиля;
• в правой части комбинации размещен квадратный экран, показывающий частоту вращения коленчатого вала двигателя в об/мин.

При включении зажигания происходит автоматическая проверка исправности жидкокристаллических приборов, секторы и шкалы которых в течение 2 с переходят от минимальных к максимальным показаниям, которые высвечиваются в течение последующих 3 с. На экране указателя скорости в течение 2 с высвечивается число 125, затем число 228.









Если не происходит смены показаний в указанной последовательности, то это свидетельствует о неисправности системы. Автоматическая проверка исправности прекращается в момент пуска двигателя.

Указатель давления масла

Указатель давления масла расположен слева вверху комбинации. Контрольная лампа указателя загорается при включении зажигания и гаснет при превышении оборотов холостого хода двигателя.

Давление масла показывается световыми штрихами. При снижении давления масла ниже минимально допустимого значения контрольная лампа начинает мигать. В этом случае необходимо немедленно остановить двигатель, проверить уровень масла и при необходимости обратиться на станцию обслуживания

Указатель заряда аккумуляторной батареи

Данный указатель находится под экраном указателя давления масла.



При включении зажигания до запуска двигателя контрольная лампа, расположенная в левой части экрана, загорается, а после пуска двигателя на холостом ходу гаснет. Мигание лампы во время движения автомобиля свидетельствует об отсутствии тока заряда аккумуляторной батареи. Выявить причину неисправности и при необходимости срочно обратиться на станцию обслуживания.

Напряжение тока заряда аккумуляторной батареи показывается в виде световых штрихов. При пуске двигателя напряжение не должно падать левее красного горизонтального штриха. Во время движения автомобиля оно должно находиться правее оранжевого горизонтального штриха, т.е. выше 12 В. При напряжении тока заряда выше 15 В и ниже 9 В контрольная лампа начинает мигать.

Указатель температуры охлаждающей жидкости

Третий сверху экран в левой части комбинации приборов является указателем охлаждающей жидкости.

Температура охлаждающей жидкости показывается в виде световых штрихов, образующих три цветовых сектора:

• голубой сектор холодный или теплый двигатель;
• оранжевый сектор: нормальная рабочая температура охлаждающей жидкости;
• красный сектор: перегрев двигателя.

Указатель уровня топлива

Нижний экран в левой части комбинации приборов служит указателем уровня топлива

Уровень топлива показывается пропорционально высоте световых штрихов. При свечении крайнего левого сектора загорается также контрольная лампа аварийного остатка топлива.

Спидометр и счетчики пройденного пути

Цифровой указатель скорости движения с пределами показаний от 7 до 250 км/ч находится в центре комбинации приборов. При скорости ниже 7 км/ч показания равны нулю. В пределах от 7 до 60 м/ч шаг показаний составляет 1 км/ч. а при скорости свыше 60 км/ч — 2 км/ч.

Ниже спидометра находятся суммирующий счетчик пройденного пути (слева) и счетчик суточного пробега с ручкой установки на нуль.

Тахометр

3 правой части комбинации приборов расположен экран тахометра. В зависимости от частоты вращения коленчатого вала двигателя последовательно загораются световые штрихи, образуя кривую, состоящую из трех секторов:

• желтый сектор: нормальный режим двигателя;
• оранжевый сектор: кратковременно допустимый режим, например при быстром обгоне;
• красный сектор: опасный режим работы двигателя.

Ниже экранов левой части комбинации приборов расположены контрольные лампы (слева направо): указателей поворота прицепа (на некоторых автомобилях); включения наружного освещения; включения дальнего света фар; левых указателей поворота.

Ниже экрана тахометра расположены контрольные лампы (слева направо): правых указателей поворота; включения стояночного тормоза и уровня тормозной жидкости (на некоторых автомобилях); незастегнутых ремней безопасности (на некоторых автомобилях).
