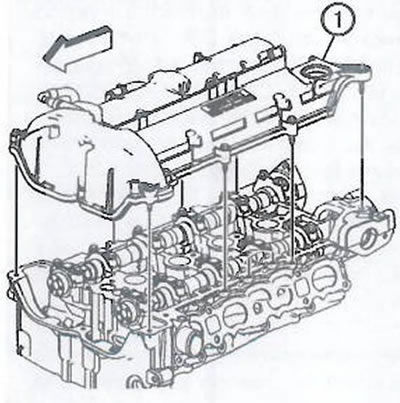

2. Установить новую прокладку на крышку головки блока цилиндров (1). Убедиться в том, что прокладка вставлена в соответствующую канавку крышки головки блока цилиндров.
3. Установить крышку на головку блока цилиндров и наживить болты от руки.
4. Установить катушки зажигания. Затянуть болты крепления катушек зажигания моментом 10 Нм.
5. Затянуть болты крепления крышки головки блока цилиндров моментом 10 Нм.

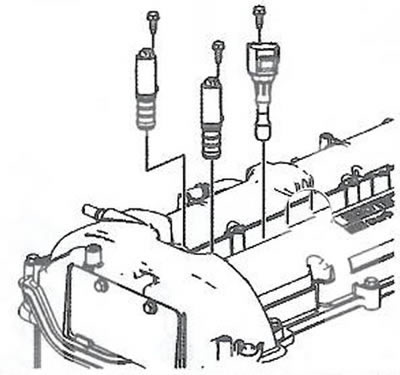

6. Установить электромагнитные клапаны фазовращателей распределительных валов.
Примечание. Электромагнитные клапаны фазовращателей имеют метки для впуска (intake) и выпуска (exhaust).
7. Установить болты электромагнитных клапанов фазовращателей и затянуть моментом 10 Нм.

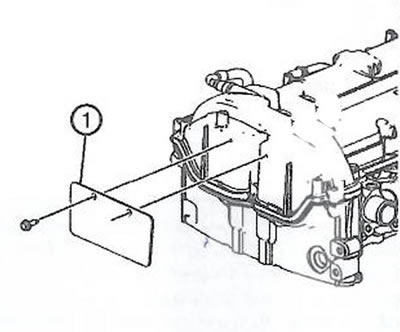

8. Установить крышку изолятора корпуса распределительных валов (1) и затянуть болты крепления моментом 10 Нм.

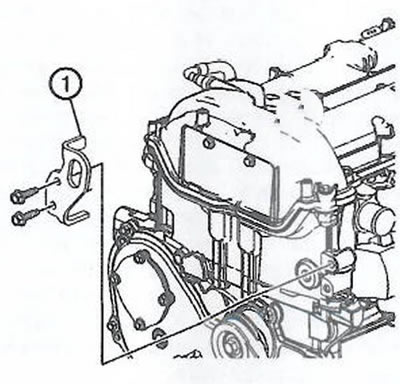

9. Установить переднюю такелажную проушину (1) и затянуть болты крепления моментом 25 Нм.

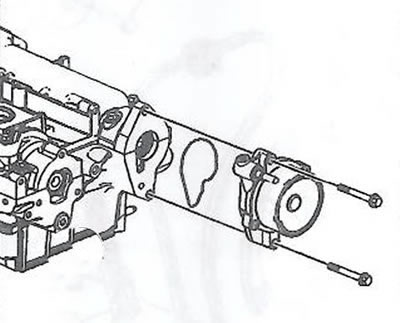

10. Установить новое уплотнительное кольцо круглого сечения насоса вакуумного усилителя тормозов.
11. Установить насос вакуумного усилителя тормозов.
Примечание. Убедиться в том, что выпускной распределительный вал совпадает с насосом вакуумного усилителя.
12. Установить болты насоса вакуумного усилителя тормозов и затянуть моментом 22 Нм.

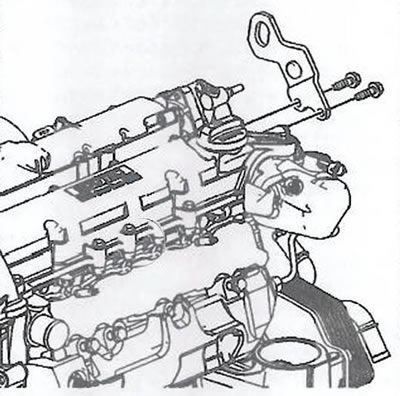

13. Установить заднюю такелажную проушину и затянуть болты крепления моментом 25 Нм.
