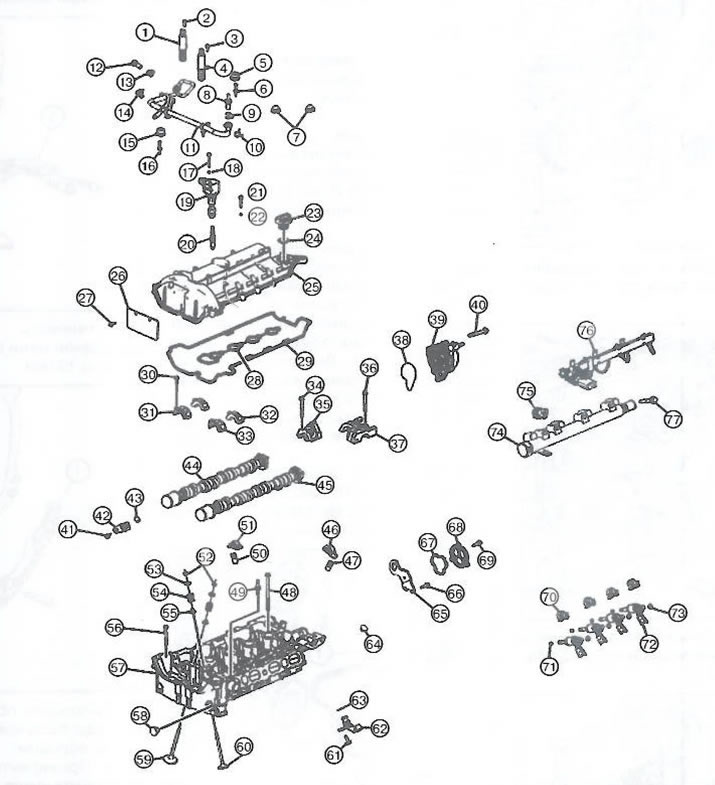

Устройство головки блока цилиндров (Opel Insignia A)

1. Электромагнитный клапан фазовращателя впускного распредвала.
2. Болт электромагнитного клапана фазовращателя впускного распредвала.
3. Болт электромагнитного клапана фазовращателя выпускного распредвала.
4. Электромагнитный клапан фазовращателя выпускного распредвала.
5. Втулка верхнего экрана впускного коллектора.
6. Шаровая шпилька.
7. Втулка верхнего экрана впускного коллектора.
8. Штуцер напорного патрубка охлаждения турбокомпрессора.
9. Прокладка напорного шланга охлаждения турбокомпрессора.
10. Хомут напорного шланга охлаждения турбокомпрессора.
11. Напорный шланг охлаждения турбокомпрессора.
12. Болт напорного шланга охлаждения турбокомпрессора.
13. Прокладка напорного шланга охлаждения турбокомпрессора.
14. Хомут напорного шланга охлаждения турбокомпрессора.
15. Втулка верхнего экрана впускного коллектора.
16. Шаровая шпилька.
17. Болт катушки зажигания.
18. Держатель болта катушки зажигания.
19. Катушка зажигания.
20. Свеча зажигания.
21. Болт крышки головки блока цилиндров.
22. Держатель болта крышки головки блока цилиндров.
23. Крышка маслозаливной горловины.
24. Уплотнение крышки маслозаливной горловины.
25. Крышка головки блока цилиндров.
26. Изолятор крышки корпуса распределительных валов.
27. Болт изолятора крышки корпуса распределительных валов.
28. Уплотнение крышки головки блока цилиндров.
29. Уплотнение крышки головки блока цилиндров.
30. Болт крышки подшипника распределительного вала.
31. Передняя крышка подшипника распределительного вала.
32. Крышка подшипника распределительного вала.
33. Передняя крышка подшипника распределительного вала.
34. Болт крышки заднего подшипника распределительного вала.
35. Крышка заднего подшипника выпускного распределительного вала.
36. Болт крышки заднего подшипника распределительного вала.
37. Крышка заднего подшипника впускного распределительного вала.
38. Уплотнение насоса вакуумного усилителя тормозов.
39. Насос вакуумного усилителя тормозов.
40. Болт насоса вакуумного усилителя тормозов.
41. Болт датчика положения распределительного вала.
42. Датчик положения распределительного вала.
43. Уплотнительное кольцо датчика положения распределительного вала.
44. Выпускной распределительный вал.
45. Впускной распределительный вал.
46. Роликовое коромысло.
47. Гидрокомпенсатор зазора.
48. Болт головки блока цилиндров.
49. Штуцер для удаления воздуха из системы охлаждения.
50. Гидрокомпенсатор зазора.
51. Роликовое коромысло.
52. Сухари.
53. Тарелки клапанов.
54. Клапанные пружины.
55. Маслоотражательные колпачки.
56. Малый болт головки блока цилиндров.
57. Головка блока цилиндров.
58. Отверстие для доступа к болту направляющей цепи приводе газораспределительного механизма.
59. Выпускной клапан.
60. Впускной клапан.
61. Болт датчика положения распределительного вала.
62. Датчик положения впускного распределительного вала.
63. Уплотнительное кольцо датчика положения распределительного вала.
64. Заглушка масляной галереи головки блока цилиндров.
65. Задняя такелажная проушина двигателя.
66. Болт задней такелажной проушины двигателя.
67. Уплотнение пластины крышки головки блока цилиндров.
68. Пластина крышки головки блока цилиндров.
69. Болт пластины крышки головки блока цилиндров.
70. Прижимной хомут топливной форсунки.
71. Уплотнение топливной форсунки.
72. Топливная форсунка.
73. Уплотнительное кольцо топливной форсунки.
74. Топливная рампа.
75. Датчик давления в топливной рампе.
76. Жгут проводов топливных форсунок.
77. Болт топливной рампы.
