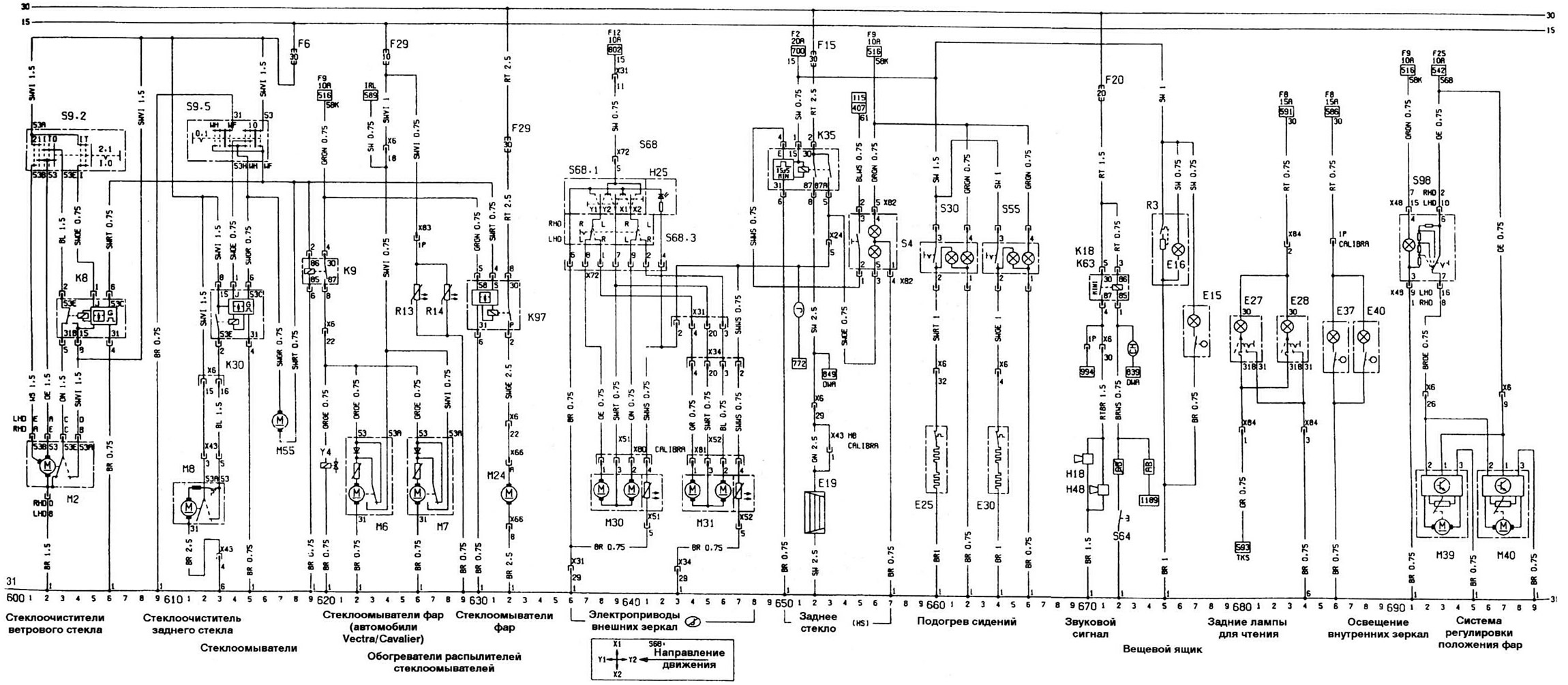

Otvori veliku sliku u novoj kartici →
| E15 | Osvjetljenje pretinca za rukavice |
| E16 | Osvjetljenje upaljača za cigarete |
| E19 | Grijanje stražnjeg stakla |
| E25 | Grijanje prednjeg lijevog sjedala |
| E27 | Stražnje lijevo svjetlo za čitanje |
| E28 | Stražnje desno svjetlo za čitanje |
| E30 | Grijanje prednjeg desnog sjedala |
| E37 | Osvjetljenje lijevog unutarnjeg retrovizora |
| E40 | Osvjetljenje desnog unutarnjeg retrovizora |
| F6 | Osigurač u kutiji s osiguračima |
| F15 | Osigurač u kutiji s osiguračima |
| F20 | Osigurač u kutiji s osiguračima |
| F29 | Osigurač u kutiji s osiguračima |
| H18 | Visoki zvučni signal |
| H25 | Kontrolna lampica za grijanje stražnjeg stakla i vanjskih ogledala |
| H48 | Zvučni signal niskog tona |
| K8 | Relej prednjeg brisača |
| K9 | Relej za pranje prednjih svjetala |
| K30 | Relej stražnjeg brisača |
| R35 | Vremenski relej za grijanje stražnjeg stakla i vanjskih ogledala |
| K63 | Relej zvučnog signala |
| K97 | Vremenski relej za pranje prednjih svjetala |
| M2 | Motor brisača prednjeg stakla |
| M6 | Motor brisača lijevog svjetla |
| M7 | Motor brisača desnog svjetla |
| M8 | Motor brisača stražnjeg stakla |
| M24 | Pumpa za pranje farova |
| M30 | Pogonski motor lijevog vanjskog ogledala |
| M31 | Motor pogona desnog vanjskog ogledala |
| M39 | Motor za podešavanje lijevog svjetla |
| M40 | Motor za podešavanje desnog prednjeg svjetla |
| M55 | Pumpa za pranje vjetrobrana |
| R3 | Upaljač |
| R13 | Grijanje lijeve mlaznice za pranje vjetrobranskog stakla |
| R14 | Grijanje desne mlaznice za pranje vjetrobrana |
| S4 | Prekidač za grijanje vanjskih retrovizora i stražnjeg stakla |
| S9 | Prekidač načina rada brisača vjetrobrana |
| S9.2 | Prekidač intervala prednjeg brisača |
| S9.5 | Prekidač stražnjeg brisača i perača |
| S30 | Prekidač grijanja prednjeg lijevog sjedala |
| S55 | Prekidač grijanja prednjeg desnog sjedala |
| S64 | Prekidač zvučnog signala |
| S68 | Prekidači za podešavanje vanjskog ogledala |
| S68.1 | Prekidači za podešavanje vanjskog ogledala |
| S68.3 | Prekidač vanjskih retrovizora (lijevo/desno.) |
| S98 | Prekidač za podešavanje dometa svjetla |
| X6 | 51-pinski konektor (kontrolna ploča i karoserija) |
| X24 | 6-pinski konektor (upravljačka ploča i vrata) |
| X31 | 26-pinski konektor (prednja lijeva vrata) |
| X34 | 26-pinski konektor (prednja desna vrata) |
| X43 | 5-pinski konektor (karoserija i 5 vrata) |
| X48 | 16-pinski konektor (ploča s instrumentima i prekidač za svjetlo) |
| X51 | 16-pinski konektor (lijevo vanjsko ogledalo) |
| X52 | 16-pinski konektor (desno vanjsko ogledalo) |
| X66 | 2-pinski konektor (pumpa za pranje karoserije i farova) |
| X72 | 9-pinski konektor (prekidač retrovizora i vrata) |
| X80 | 9-pinski konektor (prednja lijeva vrata i vanjski retrovizor) (calibra automobili) |
| X81 | 9-pinski konektor (prednja desna vrata i vanjski retrovizor) (calibra automobili) |
| X82 | 15-pinski konektor (prekidač za pogon stražnjeg stakla) |
| X83 | 1-pinski konektor (ploče s instrumentima i prskalice za pranje vjetrobrana) |
| X84 | 4-pinski konektor (tijelo i stražnja svjetiljka za čitanje) |
| Y4 | Solenoidni ventil za pranje prednjih svjetala |
