Otvori veliku sliku u novoj kartici →

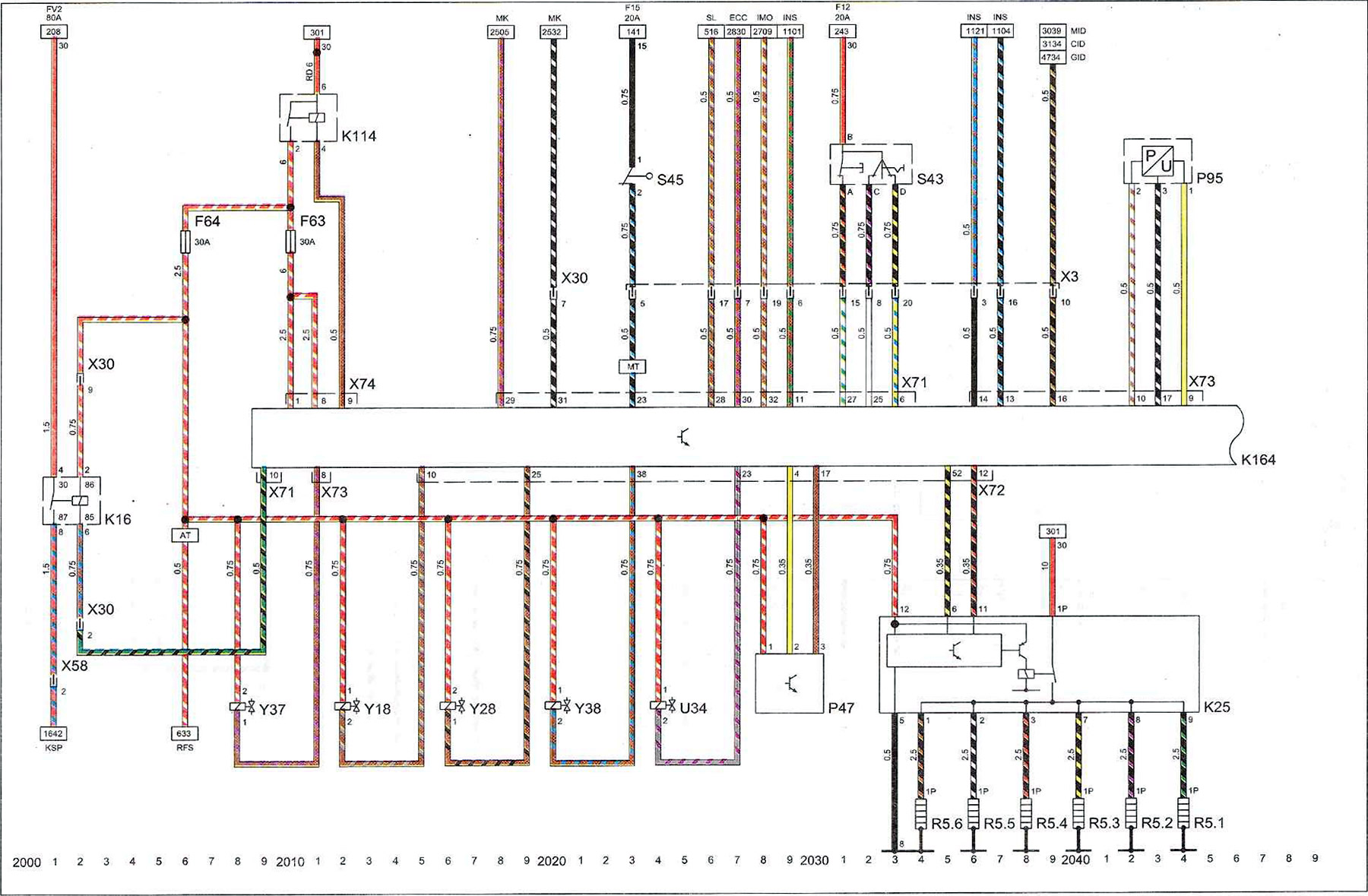

Ključ za shemu 2
F63 | osigurač upravljačke jedinice motora |
F64 | osigurač pumpe za ubrizgavanje |
K16 | relej pumpe za gorivo |
K25 | relej za predgrijavanje |
K114 | glavni relej |
K164 | upravljačka jedinica motora, razvodnik goriva |
R47 | senzor položaja bregastog vratila |
R95 | senzor niskog tlaka goriva |
R5.1 | žarnica cilindra #1 |
R5.2 | žarnica cilindra #2 |
R5.3 | žarnica cilindra #3 |
R5.4 | žarnica cilindra N24 |
R5.5 | žarnica cilindra #5 |
R5.6 | žarnica cilindra #6 |
S43 | prekidač tempomata |
S45 | prekidač pedale spojke, prekidač tempomata |
U12 | turbinski pogon |
Y18 | EGR ventil |
Y28 | ventil za kontrolu vuče |
Y37 | ventil za kontrolu visine vožnje |
Y38 | ventil za povišenje tlaka zraka |
HZ | utikač kabelskog svežnja motora na ploči s instrumentima |
HZO | utikač sustava hlađenja |
X58 | utikač za svjetlo upozorenja temperature rashladne tekućine |
X71 | upravljačka jedinica motora i utikač kabelskog svežnja razvodnika goriva |
X72 | upravljačka jedinica motora i utikač kabelskog svežnja razvodnika goriva |
X73 | upravljačka jedinica motora i utikač kabelskog svežnja razvodnika goriva |
X74 | upravljačka jedinica motora i utikač kabelskog svežnja razvodnika goriva |
8 | točka «mase» (-) na motoru |
15 | terminal napajanja napona paljenja |
20A | 20 ampera |
30 | terminal pod stalnim naponom |
80A | 80 ampera |
NA | automatski prijenos |
SU | prikaz informacija u boji |
ESS | klima uređaj s kontrolom klime |
F12 | osigurač F12 |
F15 | osigurač F15 |
FV2 | glavni osigurač FV2 |
GID | grafički prikaz informacija |
IMO | imobilizator (sustav protiv krađe) |
INS | nadzorna ploča |
KSP | Pumpa za gorivo |
MID | višenamjenski zaslon |
MK | sustav hlađenja motora |
MT | mehanički prijenos |
RFS | svjetla za vožnju unazad |
SL | stop-svjetla |
