Снятие
Снимать РКПП следует в том случае, когда она заменяется или ремонтируется, при этом двигатель можно не снимать. Не рекомендуется проводить ремонт РКПП в домашних условиях. Далее описывается лишь снятие и установка силового агрегата для этого потребуется специальный инструмент.
1. Отсоедините отрицательный провод от батареи.
2. С помощью отвертки снимите с резьбовой части троса привода сцепления стопорную скобу.

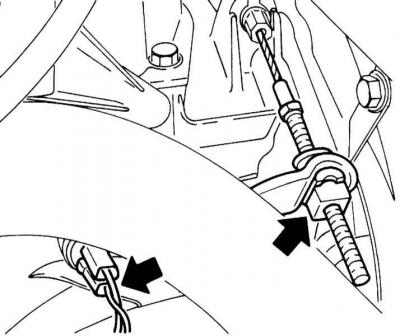

Стопорная скоба и разъем э/проводки Д/В фонарей заднего хода
3. Отожмите назад монтировкой рычаг выключения сцепления и снимите трос сцепления.
4. Отсоедините электропроводку Д/В фонарей заднего хода (обратитесь к иллюстрации).
5. Отсоедините вал тахометра (1). Для этого выверните из РКПП стопорный винт. В зависимости от исполнения может устанавливаться частотный датчик пробега. В этом случае необходимо разъединить разъем (2).

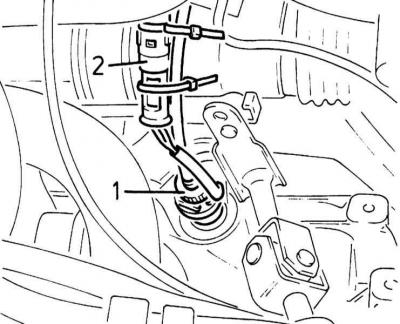

Вал тахометра (1) и разъем частотного датчика пробега (2)
6. Пометьте положение левого переднего колеса по отношению к его ступице, чтобы сбалансированное колесо можно было установить в его прежнее положение. Выверните болты крепления колес при стоящем на земле автомобиле. Поддомкратьте передок автомобиля, установите его на подпорки и снимите передние колеса.
7. Выверните болт крепления хомута штока переключения передач и снимите шток.

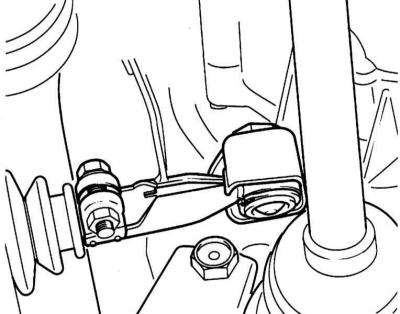

Болт крепления хомута штока переключения передач
8. Слегка приподнимите двигатель (см. Часть Процедуры ремонта бензиновых двигателей DOHC без извлечения их из автомобиля).
9. Снимите стабилизатор устойчивости с рычагом подвески, шаровой опорой и тягой, (см. Главу Подвеска и рулевое управление).
10. Отсоедините приводные валы от РКПП и подвяжите их проволокой так, чтобы они не мешали (см. Главу Подвеска и рулевое управление).
При установке замените уплотнительные кольца приводных валов.
11. Снимите левую переднюю опору двигателя.

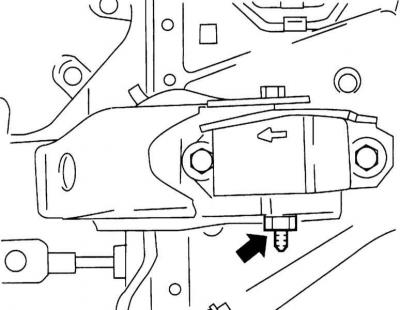

Левая передняя опора двигателя
12. Выверните болты крепления и снимите заднюю левую опору РКПП.
13. Отсоедините кабель массы от крышки подшипника.
14. Опустите немного автомобиль.
15. Подведите под РКПП домкрат.
16. Выверните болты крепления (1) и снимите крышку маховика. Затем выверните болты крепления (2), отожмите РКПП от двигателя и выньте ее вниз.

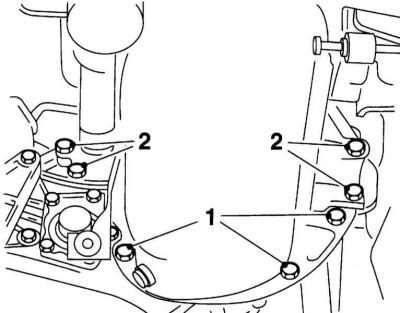

Болты крепления крышки маховика (1) и крепеж РКПП к двигателю (2)
При снятии не повредите цапфу первичного вала, шарнир рычага переключения передач, рычаг выключения сцепления, Д/В фонаря заднего хода и привод тахометра.
Установка
1. Перед установкой проверьте сцепление (См. Главу Сцепление и приводные валы).
2. Проверьте резьбу отверстий демпфирующей опоры на левом держателе передней рамы. При необходимости, осторожно пройдите резьбу метчиком М10х1.25.
3. Приподнимите РКПП и подведите ее к двигателю.
4. Вверните болты крепления РКПП к двигателю и затяните их попеременно с усилием 75 Нм.
5. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Затягивайте крепеж с требуемым усилием.
6. Проверьте уровень масла в РКПП (см. Главу Двигатели).
