Спецификации бортового электрооборудования (Opel Corsa B)

Общая информация

Тип системы — 12В с заземлением по отрицательному полюсу

Предохранители и реле

Цветовая идентификация предохранителей по номинальной силе тока
Красный	10А
Голубой	15А
Желтый	20А
Зеленый	30А
Оранжевый	40А
Красный (макси)	50А

Предохранители и реле в двигательном отсеке слева

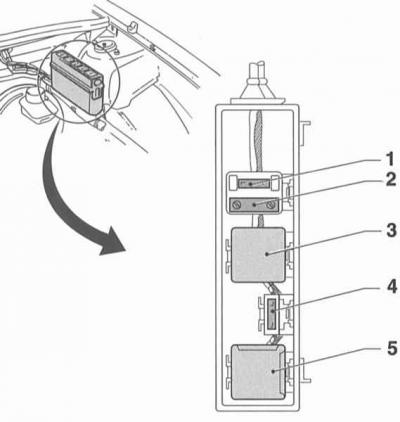

Монтажный блок реле и предохранителей в левой части двигательного отсека моделей до 1994 г. вып.

№	Назначение
1	Предохранитель подогрева топливного фильтра дизельного двигателя
2	Предохранитель свечей накаливания дизельного двигателя
3	Реле подогрева топливного фильтра дизельного двигателя
4	Предохранитель клаксона и системы противоугонной сигнализации
5	Реле компрессора К/В

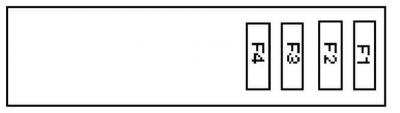

Монтажный блок предохранителей в левой части двигательного отсека моделей с 1995 г. вып. без К/В

№	Назначение
F1 - F2	Воздушный насос системы подмешивания воздуха в выхлоп
F3	Предохранитель подогрева топливного фильтра дизельного двигателя
F4	Предохранитель свечей накаливания дизельного двигателя

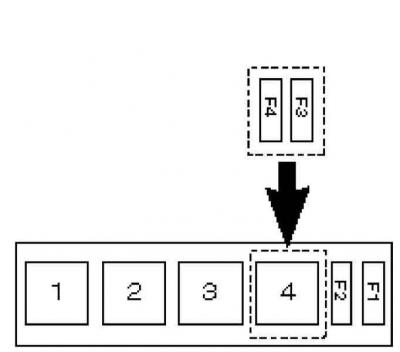

Монтажный блок реле и предохранителей в левой части двигательного отсека моделей с 1995 г. вып. с К/В

№	Назначение
F1 - F2	Воздушный насос системы подмешивания воздуха в выхлоп
F3	Предохранитель подогрева топливного фильтра дизельного двигателя
F4	Предохранитель свечей накаливания дизельного двигателя
1	Реле компрессора К/В
2	Реле I вентилятора конденсатора К/В
3	Реле II вентилятора конденсатора К/В
4	Реле III вентилятора конденсатора К/В

Предохранители в главном монтажном блоке

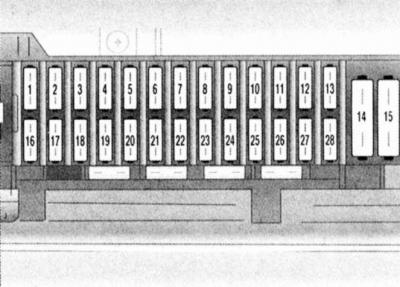

Схема расположения предохранителей в главном монтажном блоке

№	Электрическая цепь	Сила тока, А
1	Аварийная сигнализация, сирена противоугонной системы, освещение салона и багажника	20
2	Автоматическая трансмиссия	10
3	Обогрев заднего стекла, противоугонное устройство	30
4	Ходовые огни светлого времени суток	10
5	Автоматическая трансмиссия	10
6	Фонари заднего хода и задние туманные фонари	10
7	Кондиционер воздуха	30
8	Левый стояночный огонь, левый задний габаритный огонь	20
9	Сдвижная панель крыши	20
10	Левая фара дальнего света	10
11	Омыватель линз головных фар	30
12	Левая фара ближнего света, регулирование угла наклона фар	10
13	Единый замок	20
14	Обогрев заднего стекла
15	Вентилятор отопителя и К/В	30
16	Стеклоочиститель	30
17	Радиоприемник, информационный дисплей, сигнализаторы, К/В, освещение вещевого ящика, стеклоподъемники, привод наружных зеркал, усилитель рулевого управления	10
18	Единый замок, фонари заднего хода, спидометр, АТ, обогрев сидений и заднего стекла, прикуриватель	20
19	К/Л включения фар, ходовые огни светлого времени суток	10
20	Вентилятор К/В	30
21	Стоп-сигналы и аварийная сигнализация	15
22	ABS	10
23	Правый стояночный огонь, правый задний габаритный огонь, освещение номерного знака	10
24	Кондиционер воздуха	15
25	Правая фара дальнего света	10
26	Топливный насос, система впрыска топлива	20
27	Правая фара ближнего света, регулировка угла наклона фар	10
28	Стеклоподъемники	30

Реле в главном монтажном блоке

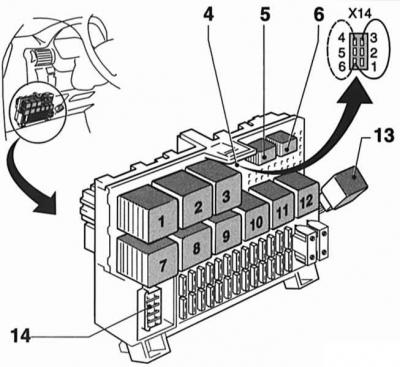

Схема расположения реле в главном монтажном блоке

№	Назначение
1	Обогрев наружного зеркала (реле времени)
2	Реле сигналов поворотов
3	Интервальный режим работы очистителя заднего стекла
4	Кодировка туманного фонаря (6-контактное)
5	Противотуманные фары
6	Туманные фонари
7	Интервальный режима работы очистителей ветрового стекла
8	Обогрев заднего стекла
9	Предупредительный зуммер включенных фар
10	Сирена системы противоугонной сигнализации
11	Насос омывателя линз фар (реле задержки)
12	Реле стартера противоугонной сигнализации
13	DRL
14	DLC, в зависимости от исполнения, 10-, 14- или 16-контактный

Реле в монтажном блоке над вещевым ящиком

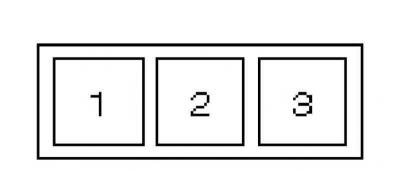

Расположение реле в монтажном блоке над вещевым ящиком моделей до 1994 г. вып. № Назначение

№	Назначение
1	Противоугонная сигнализация (блок управления)
2	Вентилятор радиатора конденсатора К/В (реле К51)
3	Вентилятор радиатора конденсатора К/В (реле К52)
4	Вентилятор радиатора конденсатора К/В (реле К26)
5	К/В
6	Вентилятор К/В
7	Вентилятор радиатора конденсатора К/В, 2-я скорость

На моделях с подушкой безопасности переднего пассажира реле К/В находятся справа, рядом с вещевым ящиком.

Расположение реле в монтажном блоке над вещевым ящиком моделей с 1994 г. вып.

№	Назначение
1	Реле I вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
2	Реле II вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
2	Реле К/В (с 1996 г. вып.)
3	Реле III вентилятора радиатора конденсатора К/В (до 1995 г. вып.)

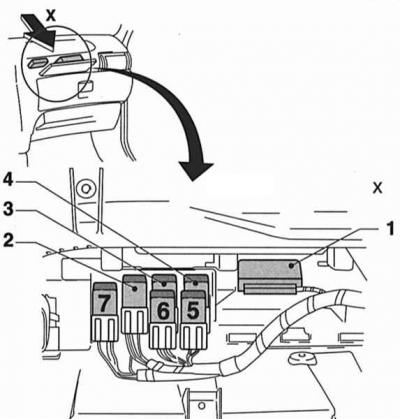

Реле в монтажном блоке за облицовкой правой стойки A

№	Назначение
1	Блок управления системы MulTec
2	Реле топливного насоса
3	Реле свечей накаливания дизельного двигателя
4	Реле контроля зарядки батареи

Лампы осветительных приборов

Назначение	Мощность, Вт
Дальний/ближний свет (тип Н14)	60/55
Противотуманные фары (тип Н3)	55
Боковой указатель поворота, освещение номерного знака, багажника и салона	10
Передний и задний указатели поворота, задние туманные фонари, фонари заднего хода	21
Стоп-сигнал/задний габаритный огонь	21/5
Передний парковочный огонь	5

Коды неисправностей SRS

Код	Источник неисправности
2	Неисправность в цепи боковой подушки безопасности водителя
3	Неисправность в цепи боковой подушки безопасности переднего пассажира
4	Неисправность в цепи модуля передней водительской подушки безопасности
5	Неисправность модуля передней пассажирской подушки безопасности
6	Неисправность в цепи модуля аварийного натяжителя пассажирского ремня безопасности
7	Неисправность модуля аварийного натяжителя пассажирского ремня безопасности
8	Чрезмерно занижен уровень сигнала (замыкание на массу) в цепи модуля водительской боковой подушки безопасности
9	Чрезмерно занижен уровень сигнала (замыкание на массу) в цепи модуля пассажирской боковой подушки безопасности
12,13	За мыкание на корпус в цепи водительской подушки безопасности
14	Замыкание на корпус в цепи левого натяжителя ремня безопасности
15	Замыкание на корпус в цепи водительской подушки безопасности
16	Замыкание на в цепи левого натяжителя ремня безопасности
21	Модели до 1995 г. вып.: Замыкание на корпус в цепи одной из подушек безопасности Модели до 1995 г. вып.: Замыкание на корпус в цепи водительской подушки безопасности
22	Модели до 1995 г. вып.: Замыкание на в цепи одной из подушек безопасности Модели до 1995 г. вып.: Замыкание на в цепи водительской подушки безопасности
23	Замыкание на корпус в цепи подушки безопасности переднего пассажира
24	Замыкание на корпус в цепи правого натяжителя ремня безопасности
25	Замыкание на в цепи подушки безопасности переднего пассажира
26	Замыкание на в цепи правого натяжителя ремня безопасности
31	Чрезмерно завышено электрическое сопротивление в цепи модуля передней водительской подушки безопасности
32	Чрезмерно занижено электрическое сопротивление в цепи модуля передней водительской подушки безопасности
33	Чрезмерно завышено электрическое сопротивление в цепи модуля передней пассажирской подушки безопасности
34	Чрезмерно занижено электрическое сопротивление в цепи модуля передней пассажирской подушки безопасности На моделях до 1998 г. вып.: Блок управления SRS обнаружил подушку безопасности переднего пассажира
35	Чрезмерно завышено электрическое сопротивление в цепи модуля аварийного натяжителя водительского сиденья
36	Чрезмерно занижено электрическое сопротивление в цепи модуля аварийного натяжителя водительского сиденья
37	Чрезмерно завышено электрическое сопротивление в цепи модуля аварийного натяжителя пассажирского сиденья
38	Чрезмерно занижено электрическое сопротивление в цепи модуля аварийного натяжителя пассажирского сиденья
43	Чрезмерно завышен сигнал контрольной лампы SRS
44	Чрезмерно занижен сигнал контрольной лампы SRS
45	Замыкание на в цепи К/Л деактивации подушки безопасности переднего пассажира
46	Замыкание на корпус или разрыв в цепи К/Л деактивации подушки безопасности переднего пассажира
48	Низкое напряжение питания
49	Высокое напряжение питания
51,52	Не запрограммирован модуль управления SRS
53	Программная ошибка модуля управления SRS
55	Неисправность модуля управления SRS
56	Неисправность модуля управления SRS
65	Сработала передняя пассажирская подушка безопасности
66	Сработала передняя водительская подушка безопасности
67	Сработал аварийный натяжитель ремня безопасности
68	Сработала пассажирская боковая подушка безопасности
69	Сработала водительская боковая подушка безопасности
71	Чрезмерно завышен уровень сигнала датчика направленных перегрузок водительской боковой подушки безопасности
72	Неисправность в цепи датчика направленных перегрузок водительской боковой подушки безопасности
75	Замыкание на корпус в цепи датчика направленных перегрузок водительской боковой подушки безопасности
76	Замыкание на в цепи датчика направленных перегрузок водительской боковой подушки безопасности
77	Чрезмерно завышено электрическое сопротивление водительской боковой подушки безопасности
78	Чрезмерно занижено электрическое сопротивление водительской боковой подушки безопасности
79	Неисправность датчика направленных перегрузок водительской боковой подушки безопасности
81	Чрезмерно завышен уровень сигнала датчика направленных перегрузок пассажирской боковой подушки безопасности
82	Неисправность в цепи датчика направленных перегрузок пассажирской боковой подушки безопасности
85	Замыкание на корпус в цепи датчика направленных перегрузок боковой подушки безопасности переднего пассажира
86	Замыкание на в цепи датчика направленных перегрузок боковой подушки безопасности переднего пассажира
87	Чрезмерно завышено электрическое сопротивление пассажирской боковой подушки безопасности
88	Чрезмерно занижено электрическое сопротивление пассажирской боковой подушки безопасности
89	Неисправность датчика направленных перегрузок пассажирской боковой подушки безопасности
90	Ошибка связи с датчиком наличия переднего пассажира
92	Неисправность в цепи датчика наличия переднего пассажира
93	Неисправен датчик наличия переднего пассажира
95	Неисправен датчик обнаружения специального детского кресла
98	Замыкание на корпус в цепи сигнализации о сработавшей подушки безопасности
99	Замыкание на корпус в цепи
101	Чрезмерно завышено электрическое сопротивление водительской боковой подушки безопасности
102	Чрезмерно занижено электрическое сопротивление водительской боковой подушки безопасности
103	Чрезмерно завышено электрическое сопротивление пассажирской боковой подушки безопасности
104	Чрезмерно занижено электрическое сопротивление пассажирской боковой подушки безопасности
