Седан/Хэтчбэк (GTS)
1. Адкрыйце вечка багажнага аддзялення/дзверы задка.
2. На мадэлях Хэтчбэк (GTS) зніміце паліцу багажнага аддзялення і складзеце спінку задняга шматмеснага сядзення.
3. Адкіньце ўверх ручку здымнага вечка падлогі багажнага аддзялення, замацуйце вечка ў адкрытым становішчы пры дапамозе ручкі (гл. Главу "Органы кіравання і прыёмы эксплуатацыі", Раздзел 17) або зніміце вечка.
4. Зніміце накладку парога дзвярэй задка/ніжнюю накладку праёму багажнага аддзялення (гл. Раздзел 48).
5. Пры дапамозе пластмасавага кліну выміце 2 фіксатара, зніміце аздабленне бакавіны і выміце яе з багажнага аддзялення.
6. Ўстаноўка вырабляецца ў парадку, зваротным парадку зняцця, пры гэтым сачыце, каб унутраная абза ўшчыльняльніка апынулася па-над аздаблення.
Мадэлі Універсал
7. Складзеце спінку задняга шматмеснага сядзення.
8. Адкрыйце дзверы задка і зніміце потолочную накладку багажнага аддзялення.
9. Адцісніце ўніз ручку здымнага вечка падлогі багажнага аддзялення, адкрыйце і зніміце вечка.
10 Зніміце накладку парога дзвярэй задка (гл. Раздзел 48).
11. Зніміце дэкаратыўныя вечкі, вывярніце фінты і зніміце анкерныя вушы багажнага аддзялення (гл. супр. ілюстрацыю).
46.11 Мацаванне аздаблення (5) бакавіны багажнага аддзялення (мадэлі Універсал)
12. Аддзяліце верхнюю і ніжнюю накіроўвалыя з які адпавядае боку багажнага аддзялення, вывярніце ўтоеныя пад імі 6 крапежных шруб (гл. ілюстрацыю 46.11), аддзяліце і зніміце аздабленне бакавіны.
13. Устаноўка праводзіцца ў зваротным парадку.
Мадэлі Signum
14. Адкрыйце дзверы задка і зніміце потолочную накладку багажнага аддзялення.
15. Зніміце накладку парога дзвярэй задка (гл. Раздзел 48).
16. Вывярніце 3 фіксатара ў перадпакоі часткі падлогі багажнага аддзялення. Зніміце дэкаратыўныя вечкі, вывярніце шрубы мацавання двух анкерных вушэй і зніміце вушы. Адцісніце ўніз ручку здымнага вечка падлогі багажнага аддзялення, адкрыйце і зніміце вечка.
17. Зніміце ўшчыльняльнік праёму дзвярэй задка ў раёне прылягання да аздаблення бакавін.
18. Складзеце спінку задняга шматмеснага сядзення і зніміце аздабленне стойкі З (гл. Раздзел 45).
19. Адцісніце фіксатары, адкіньце і зніміце вечка рэчавай скрыні багажнага аддзялення.
20. Пры дапамозе адвёрткі асцярожна падцягніце і выміце плафон асвятлення багажнага аддзялення, разлучыце раз'ём электраправодкі і зніміце плафон (гл. супр. ілюстрацыю).

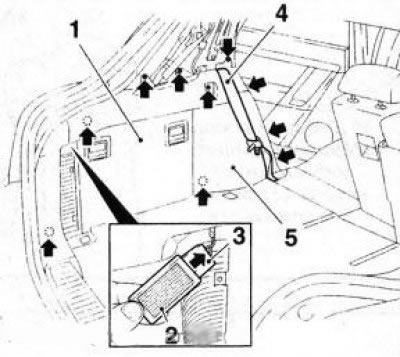

46.20 Мацаванне аздаблення (5) бакавіны багажнага аддзялення (мадэлі Signum) - стрэлкамі пазначаны шрубы і фіксатары 1 Вечка рэчавай скрыні: 2. Плафон асвятлення; 3. Раз'ём электраправодкі; 4. Рэмень бяспекі
21. Выцягніце рамень бяспекі на аздабленні бакавіны багажнага аддзялення і вывярніце 5 верхніх крапежных шруб (гл. ілюстрацыю 46.20). Адцісніце фіксатары і зніміце аздабленне з бакавіны.
22. Ўстаноўка вырабляецца ў парадку, зваротным парадку зняцця, пры гэтым сачыце, каб унутраная абза ўшчыльняльніка апынулася па-над аздаблення.
