Премахване и монтиране на облицовката на задните колони на каросерията (C и D колони) (Opel Vectra C)

Съдържание: Всички модели ⬇ Модели седан ⬇ Модели Хечбек (GTS) ⬇ Модели Универсални ⬇

Всички модели

Внимание: Когато оборудвате автомобила си с въздушни възглавници за глава, спазвайте стриктно мерките за безопасност!

1. Преди да започнете работа, разкачете кабелите и изолирайте клемите на батерията. Изчакайте поне 1 минута, за да позволите на SRS кондензатора за независимо захранване да се разреди напълно.

2. Отстранете горния капак на котвата на предпазния колан и развийте монтажния винт (виж прил. илюстрация) и премахнете котвата от С-колоната.

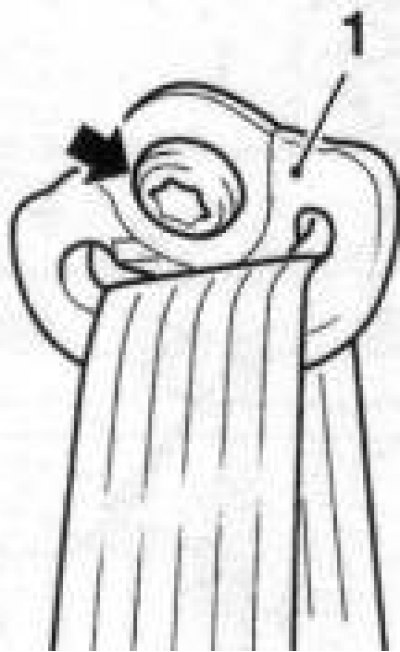

45.2 Винт (обозначен със стрелката)закрепвания на горната котва (1) на предпазния колан

3. Монтажът на всички модели се извършва в реда, обратен на премахването, като се гарантира, че вътрешният ръб на уплътнението е отгоре на облицовката. След приключване на работата проверете правилното функциониране на предпазния колан.

Модели седан

4. Отстранете възглавницата на задната седалка (виж раздел 50).

5. Използвайте отвертка, за да отделите сервизния капак на облицовката на C-колона (виж прил. илюстрация) и внимателно го отделете, като постепенно движите отвертката по периметъра на капака.

6. Поставете пластмасов клин под тапицерията на С-колоната и натиснете скобите (виж илюстрация 45.5) и премахнете облицовката.

Модели Хечбек (GTS)

7. Отворете задната врата и свалете капака на багажното отделение.

8. Сгънете облегалката и отстранете възглавницата на задната седалка (виж раздел 50).

9. Свалете страничната тапицерия на багажното отделение (виж раздел 46).

10. Използвайте отвертка, за да отделите сервизния капак на тапицерията на C-колона (виж прил. илюстрация) и внимателно го отделете, като постепенно движите отвертката по периметъра на капака.

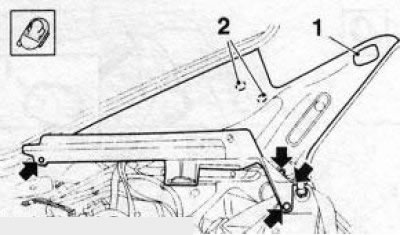

45.10 Облицовка на C-колона (хечбек модели) - стрелките показват монтажните винтове: 1. Сервизно покритие; 2. Фиксатори

11. Развийте 4-те закрепващи винта и използвайте пластмасов клин, за да натиснете крепежните елементи (виж илюстрация 45.10) и премахнете тапицерията от С-колоната.

Модели Универсални

Стелаж C

12. Сгънете надолу облегалката и отстранете възглавницата на задната седалка (виж раздел 50).

13. Отворете вратата на багажника и свалете облицовката на тавана на багажното отделение.

14. Отделете долната част на рамката на задния страничен прозорец от страната на багажното отделение (виж по-долу, илюстрация 45.23).

15. С помощта на пластмасов клин натиснете скобите и отстранете горната облицовка от рамката на задния страничен прозорец (виж прил. илюстрация).

45.15 Горна тапицерия (1) на рамката на задния страничен прозорец (модели Универсални) - стрелките показват скобите

16. Отделете уплътнението от С-колоната (виж раздел 41).

17. Използвайте отвертка, за да издърпате сервизния капак на тапицерията на С-колоната и внимателно да го отделите, като постепенно движите отвертката по периметъра на капака.

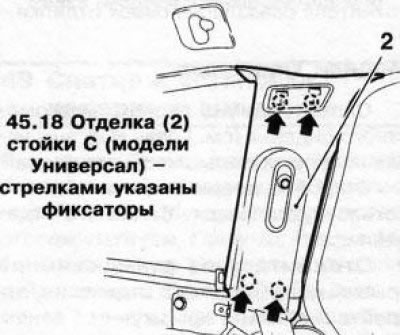

18. С помощта на пластмасов клин натиснете 4-те закопчалки (виж прил. илюстрация) и премахнете тапицерията на С-колоната.

3. Горен облицовъчен панел от страната на багажното отделение; 4. Облицовка на D-колона

D-колона

19. Сгънете надолу облегалката и отстранете възглавницата на задната седалка (виж раздел 50).

20. Отворете задната врата и свалете облицовката на тавана на багажното отделение.

21. С помощта на пластмасов клин натиснете скобите и отстранете горната тапицерия от рамката на задния страничен прозорец (виж илюстрация 45.15)

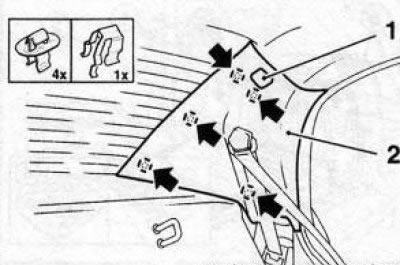

45.5 Премахване на облицовката (2) на дренажите C (седан модели) - стрелките показват скобите: 1. Сервизно покритие

22. С помощта на пластмасов клин натиснете 4-те крепежни елемента и отделете задния ръб на таванния панел.

23. Отстранете 2-та монтажни винта, натиснете скобите с пластмасов клин и отделете долната облицовка на рамката на задния страничен прозорец (виж прил. илюстрация) от страната на багажното отделение.

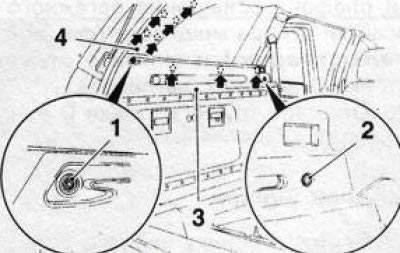

45.23 Премахване на облицовката (4) на D-колоната (модели Универсални) - стрелките показват скобите: 1, 2. Монтажни винтове; 3. Горен облицовъчен панел от страната на багажното отделение

24. Поставете пластмасов клин под тапицерията на D-колоната и натиснете навън 5-те скоби (виж илюстрация 45.23).

25. От задната страна на долната тапицерия на рамката на задния страничен прозорец, изключете конекторите на електрическото окабеляване на светлината на багажното отделение и гнездото за задвижване (виж прил. илюстрация) и премахнете тапицерията на D-колоната заедно с наслагването.-

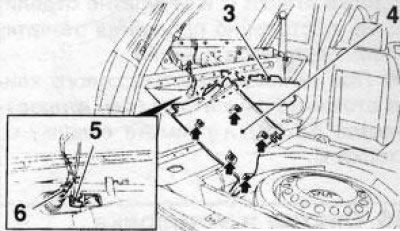

45.25 Конектори за гнездо за отвеждане на мощност (6) и осветление на багажното отделение (5) (модели Универсални)

26. Отделете тапицерията на D-колоната от корниза.

Модели Signum

27. Сгънете облегалката на задната седалка.

28. Отворете вратата на багажника и свалете облицовката на тавана на багажното отделение.

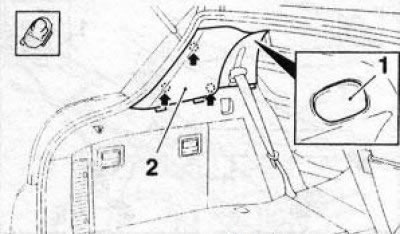

29. Използвайте отвертка, за да отделите сервизния капак (виж прил. илюстрация) върху тапицерията на С-колоната и внимателно я отделете, като постепенно движите отвертката по периметъра на капака.
