Insignia A
(2008-2017)
Главна
Инсигния
Insignia A
Електрическо оборудване
Електрически схеми
Стандартни символи и цветове на проводниците в диаграмите
0

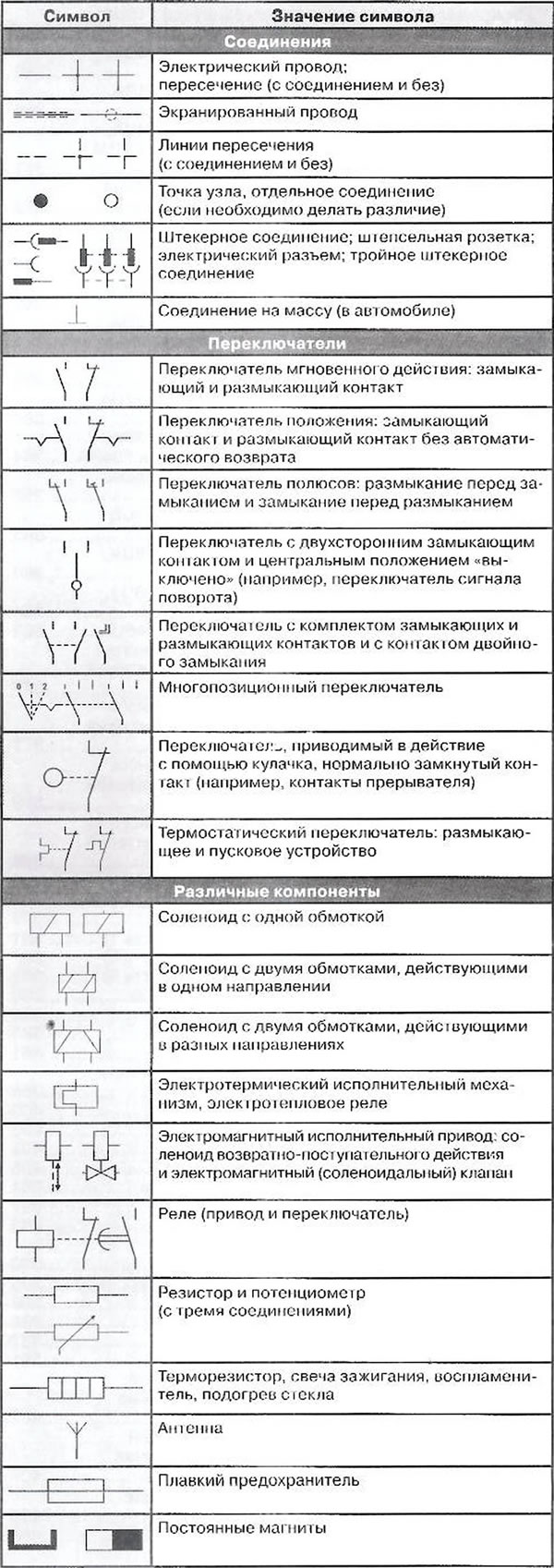

Символи, използвани в електрическите схеми на автомобила (стандарт DIN 40900):
Означение на цветовете на проводниците на диаграми
VK - Черно
YE – Жълто
BU – синьо
BN - кафяво
GN – зелено
GY – сиво
PU - магента
BG - бежово
RD – червено
RK - Розово
VT - Виолетово
OG - оранжево
WH – бяло
L-BU – синьо
L-GN – светло зелено
