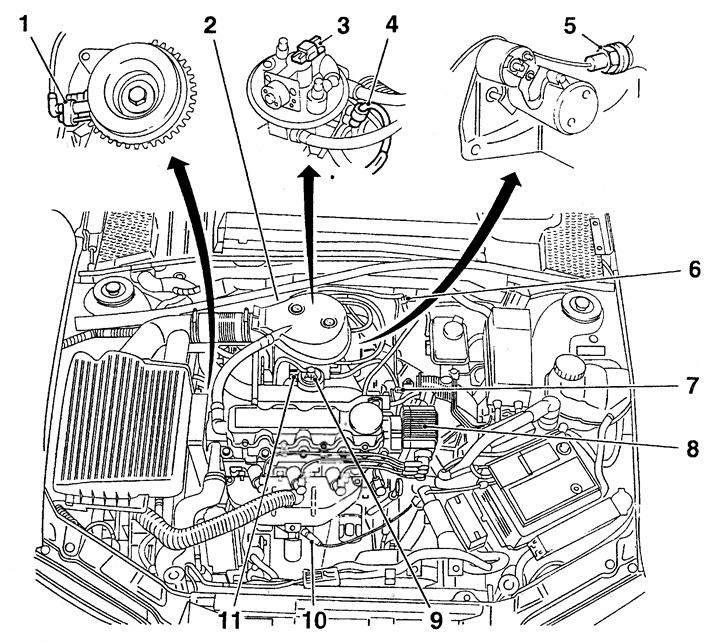

5.1 Устройство однофорсуночной системы впрыска Multitec
1. Датчик оборотов двигателя
2. Дроссельный патрубок
3. Форсунка (МАР-датчик)
4. Датчик угла поворота дроссельной заслонки
5. Датчик детонации
6. Датчик давления во впускном коллекторе
7. Клапан продувки бачка с поглотителем
8. Блок зажигания
9. Клапан рециркуляции
10. Датчик кислорода
11. Электропривод переключения холостого хода

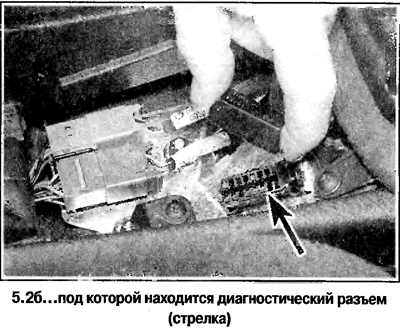

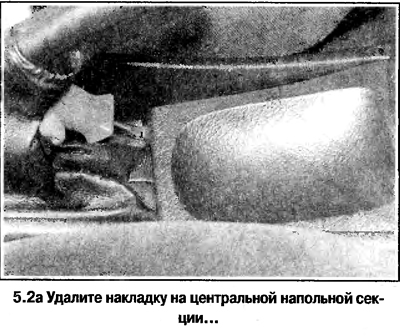

2. Обслуживание системы впрыска выполняется в автосервисе. Для проверки однофорсуночной системы впрыска предусмотрен диагностический разъем (смотрите фотографию), который смонтирован под декоративной накладкой, рядом с рычагом, стояночного тормоза.
3. Двухвальные двигатели 1,4 и 1,6 л оборудуются многофорсуночной системой впрыска Multitec S (смотрите фотографию).

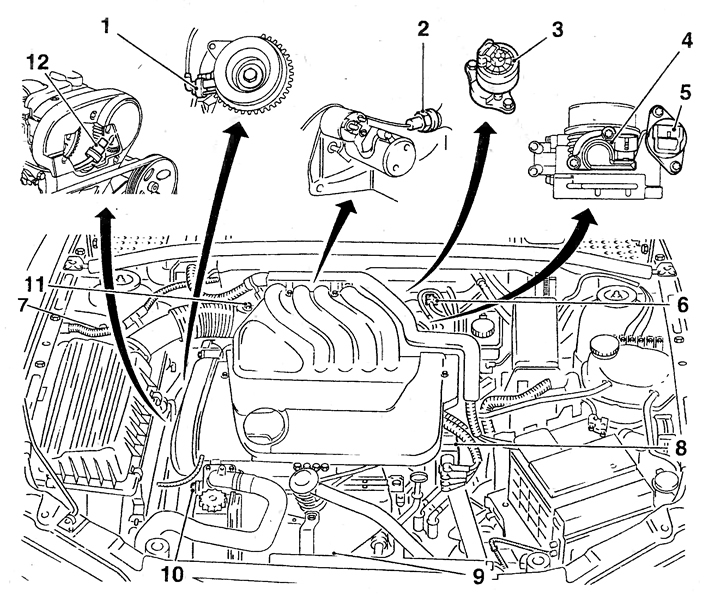

5.3 Устройство многофорсуночной системы впрыска Multitec S
1. Датчик оборотов двигателя
2. Датчик детонации хода
3. Клапан рециркуляции
4. Датчик угла поворота дроссельной заслонки
5. Электропривод переключения холостого
6. Датчик давления во впускном коллекторе (МАР-датчик)
7. Клапан продувки бачка с поглотителем
8. Блок зажигания
9. Датчик кислорода
10. Датчик температуры охлаждающей жидкости
11. Датчик температуры воздуха на входе в коллекторе
12. Датчик вращения распредвала
4. На неисправность этой системы указывает загорание контрольной лампы на панели приборов. Диагностический разъем системы смонтирован под декоративной накладкой, рядом с рычагом стояночного тормоза (см. выше).
(Материал скопирован с портала: OpelBook)
5. Двигатели 1,8 и 2,0 л оборудуются многофорсуночной системой впрыска Simtec 70 (смотрите фотографию), которая отличается от системы Multitec S только наличием измерителя массового расхода воздуха.

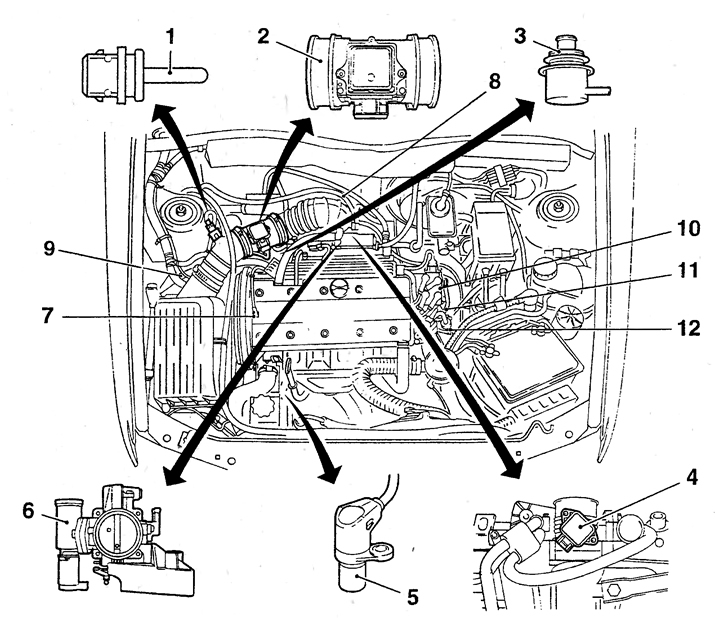

5.5 Устройство многофорсуночной системы впрыска Simtec 70
1. Датчик температуры воздуха на входе в коллектор
2. Измеритель расхода воздуха
3. Регулятор давления топлива
4. Датчик угла поворота дроссельной заслонки
5. Датчик оборотов двигателя
6. Электропривод переключения холостого хода
7 Датчик вращения распредвала
8. Датчик детонации
9. Клапан продувки бачка с поглотителем
10. Блок зажигания
11. Датчик температуры охлаждающей жидкости
12. Клапан рециркуляции
