Основными деталями сцепления являются нажимной диск, ведомый диск и подшипник выключения сцепления.
Нажимной диск соединен с маховиком, закрепленным на фланце коленчатого вала двигателя. Между нажимным диском и маховиком находится ведомый диск, который прижимается нажимным диском к маховику. Ведомый диск установлен на первичном валу коробки передач.
При нажатии педали сцепления подшипник выключения сцепления через трос и рычаг прижимается к пружине нажимного диска. В результате давление на нажимной диск уменьшается, и ведомый диск сцепления больше не прижимается к маховику. Сцепление между двигателем и коробкой передач прекращается. При отпускании педали сцепления нажимной диск снова прижимает ведомый диск сцепления к маховику. Сцепление восстанавливается.
Каждый раз в процессе работы сцепления в результате трения происходит износ фрикционных накладок ведомого диска. Тем не менее, срок его службы соответствует более чем 100.000 км пробега. Износ диска в значительной степени зависит от нагрузки (например, наличие прицепа) и стиля вождения. Сцепление не требует технического обслуживания, иногда лишь необходимо регулировать свободный ход педали (по мере износа накладок ведомого диска педаль поднимается вверх).

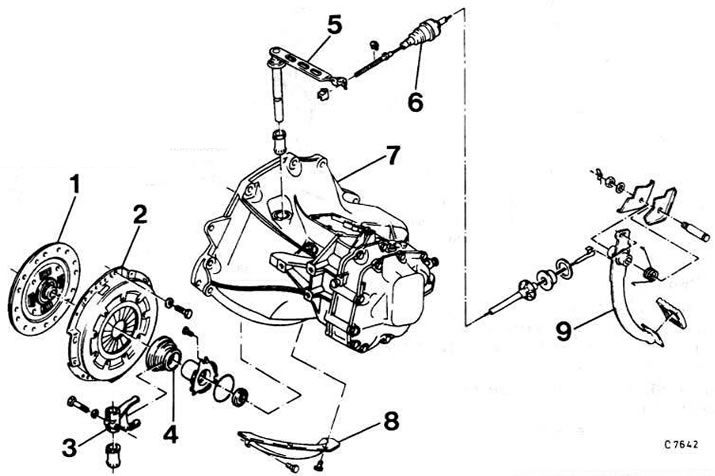

1 - ведомый диск
2 - нажимной диск
3 - вилка выключения сцепления
4 - подшипник выключения сцепления
5 - рычаг выключения сцепления
6 - трос привода сцепления
7 - коробка передач
8 - крышка картера сцепления
9 - педаль сцепления
