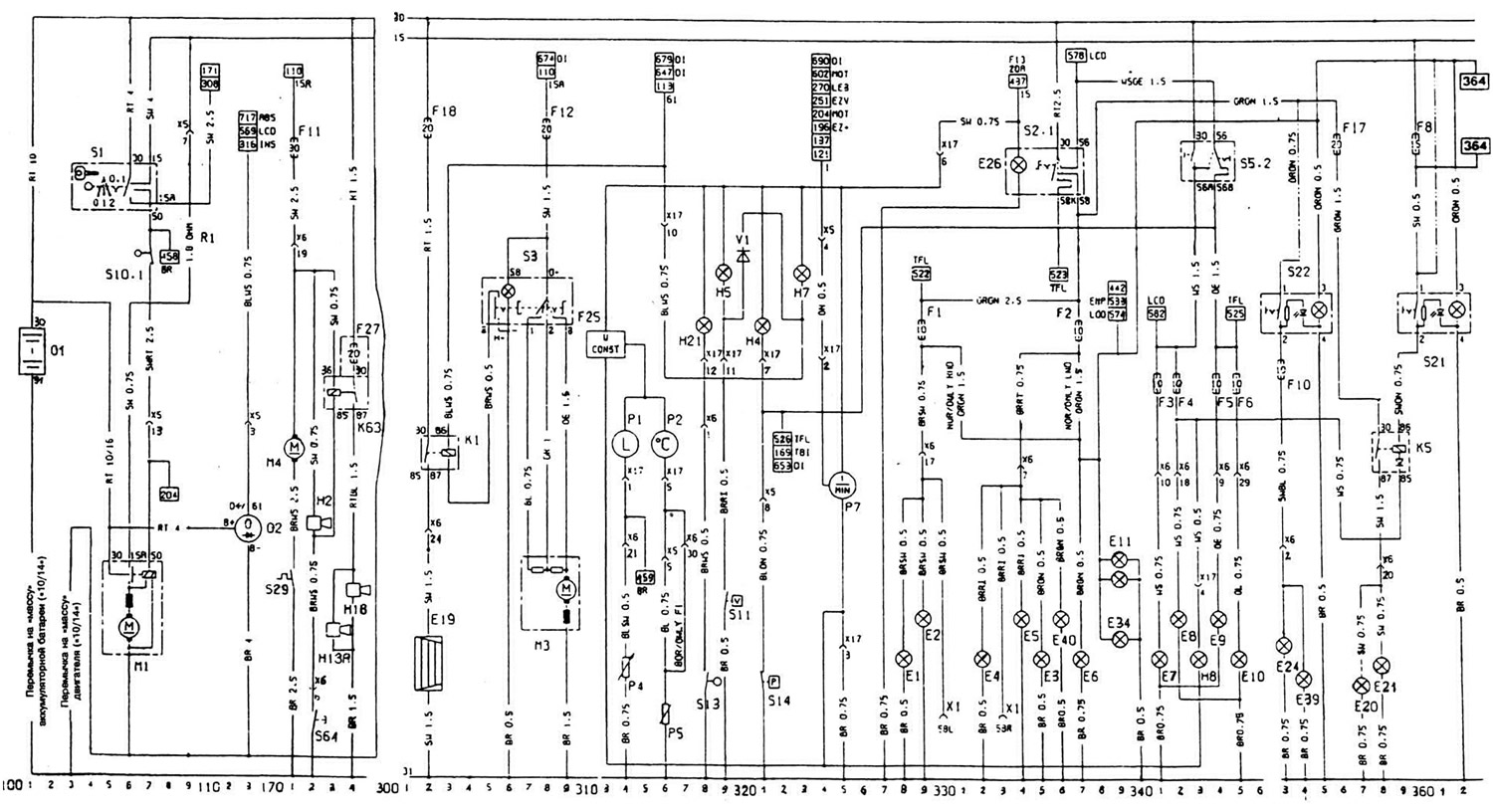

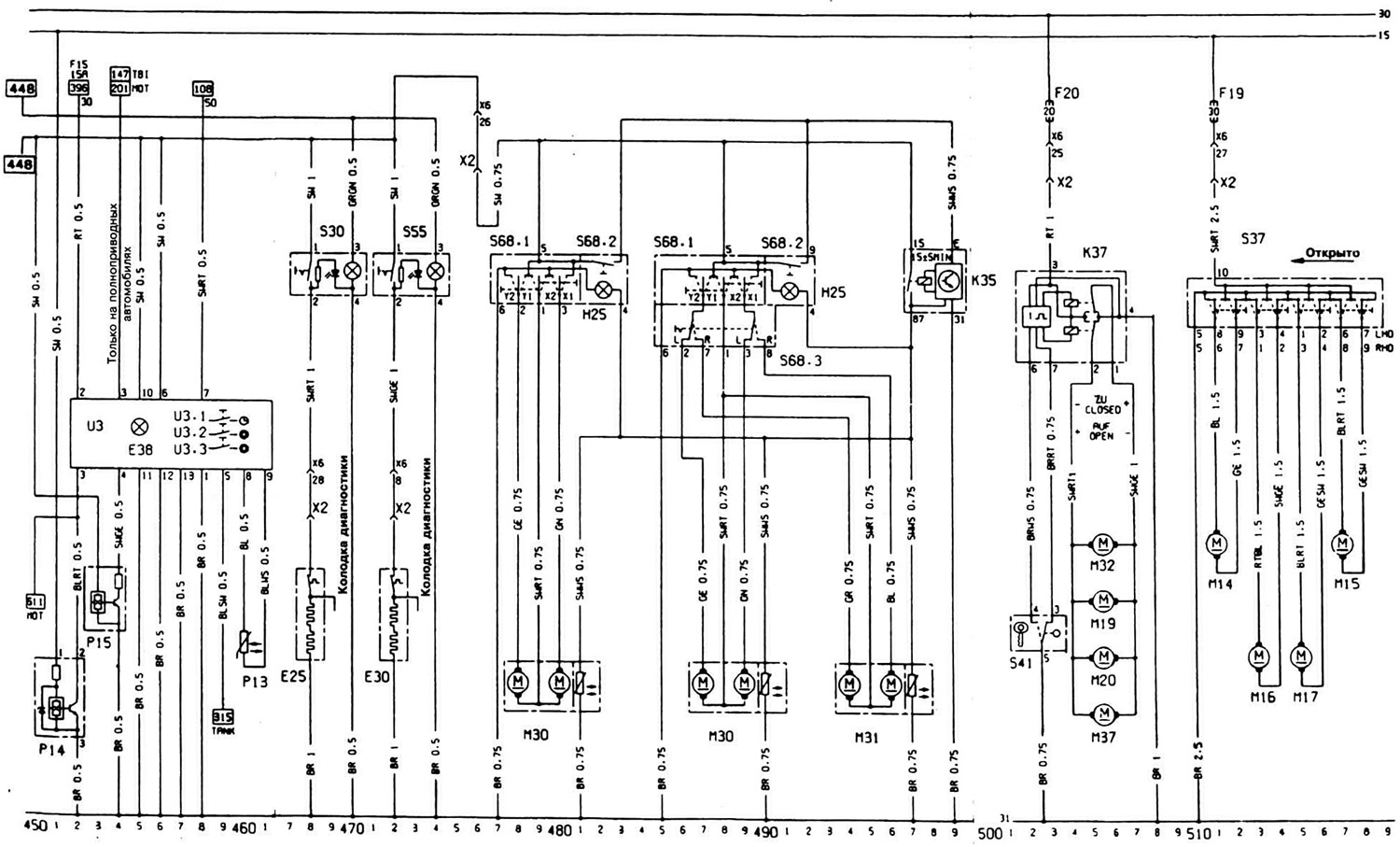

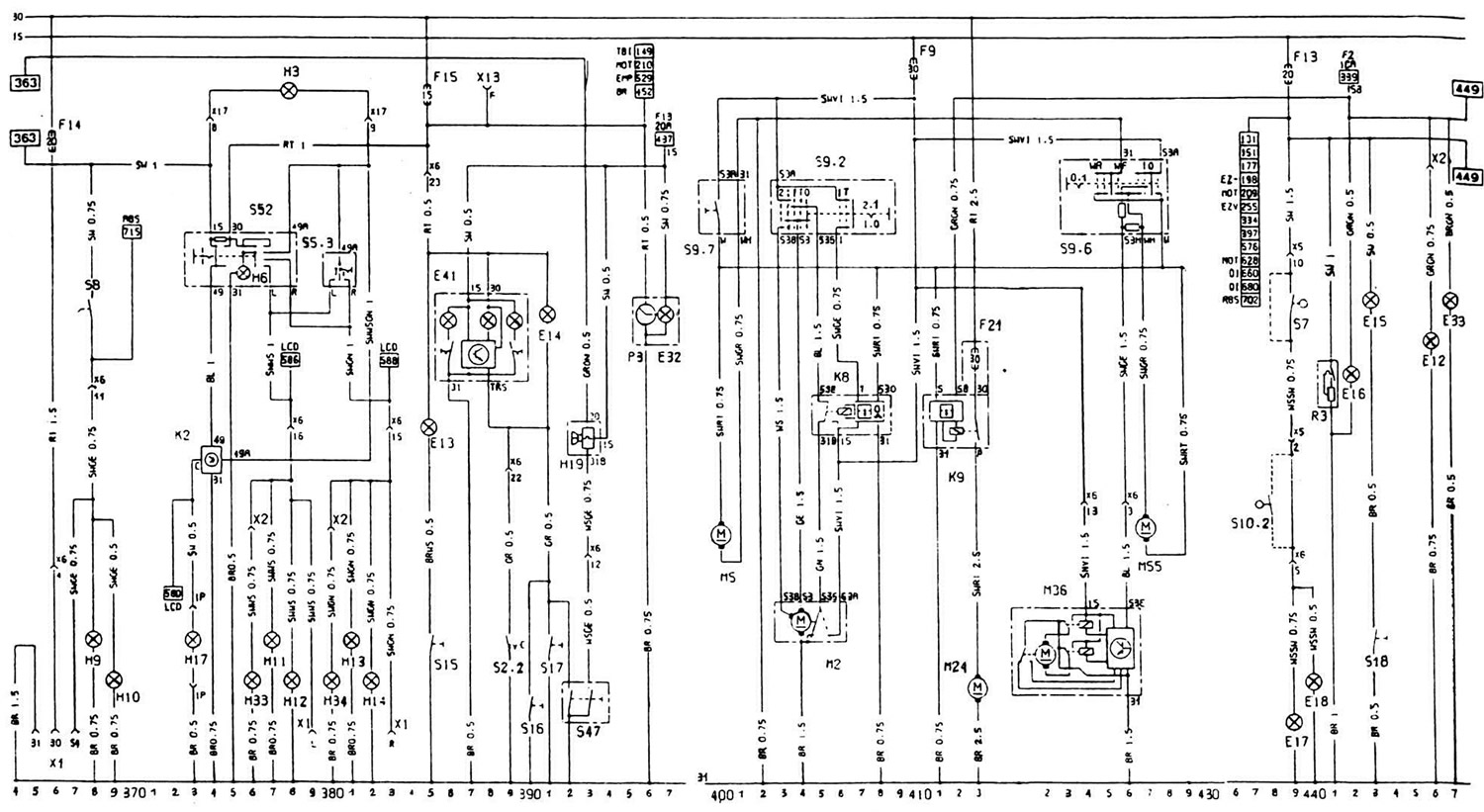

Ознаке на дијаграму | Име | Положај на дијаграму |
М33 | регулатор броја обртаја у празном ходу | 616-617 |
П1 | Показивач горива | 314 |
U6.3 | Показивач горива | 571 |
Р2 | Мерач температуре расхладне течности | 316 |
R3 | упаљач | 441 |
К50 | Електронска контролна јединица за систем против блокирања кочница (АБС) | 707-721 |
К61 | Дигитални контролер мотора «Motronic» | 606-636 |
U5 | Индикатор система за надзор на возилу | 554-563 |
Х2 | сигнални уређај | 172 |
Х18 | Звучни сигнал | 173-174 |
Х19 | Уређај за звучну сигнализацију неукљученог кратког снопа фарова | 393-394 |
G1 | Акумулаторска батерија | 101 |
L1 | Завојница за паљење | 601 |
Р25 | Сензор здравља лампе | 537-550 |
П13 | Сензор спољне температуре | 460-461 |
Р12 | сензор температуре расхладне течности | 613 |
П14 | Сензор удаљености | 451-452 |
Р47 | Холов сензор тренутка варничења | 625-627 |
Р20 | АБС сензор брзине десног задњег точка | 713 |
Р19 | АБС сензор брзине левог задњег точка | 711 |
Р18 | АБС сензор брзине десног предњег точка | 709 |
Р17 | АБС сензор брзине левог предњег точка | 707 |
Р28 | Сензор истрошености кочионих плочица, предњи десни точак | 561 |
Р27 | Сензор истрошености кочионих плочица, предњи леви | 561 |
П10 | Сензор притиска уља | 588 |
Р4 | сензор мерача потрошње горива | 571 |
Р26 | Сензор нивоа уља | 557 |
Р46 | Сензор детонације | 623-624 |
Р5 | Сензор спољне температуре | 581 |
Р4 | Сензор нивоа горива | 314 |
Р5 | сензор температуре расхладне течности | 316 |
Х14 | Лампа показивача правца у десном задњем светлу | 382 |
Х12 | Лампа показивача правца у левом задњем светлу | 378 |
П13 | Десни предњи показивач правца | 381 |
Х11 | Предњи леви показивач правца | 377 |
Х34 | Контролна лампица десног индекса скретања | 380 |
Х33 | Контролна лампица левог индекса скретања | 376 |
К2 | Релеј-прекидач показивача правца | 373-374 |
U6.24 | Прекидач миља/километра (само на возилима са мерачом у километрима) | 583 |
U6.25 | Прекидач тахометра | 578 |
Р7 | Тахометар | 325 |
U6.14 | Тахометар | 584 |
U3.3 | Прекидач функција: контрола сата, подешавање сата и минута | 459 |
U3.2 | Функцијски прекидач | 459 |
S95 | Светло упозорења нивоа уља | 558 |
S81 | Сензор контролне лампе нивоа кочионе течности | 559 |
S82 | Сензор лампице упозорења нивоа течности за прање ветробранског стакла | 562 |
S93 | Сензор упозорења о температури расхладне течности | 563 |
S11 | Сензор контролне лампе нивоа кочионе течности | 319 |
S8 | Прекидач за заустављање | 546 |
S1 | прекидач за паљење | 106-107 |
S18 | Прекидач за светло претинца за рукавице | 443 |
S7 | Прекидач светла за вожњу уназад | 439 |
S10.2 | Прекидач светла за вожњу уназад | 438 |
S8 | Прекидач за заустављање | 368 |
S13 | Прекидач контролне лампе укључивања паркирне кочнице | 584 |
S1 | Прекидач контролне лампе укључивања паркирне кочнице | 318 |
S44 | Прекидач гаса | 618-619 |
S17 | Прекидач плафона у регалу на десним вратима | 391 |
S16 | Прекидач плафона у регалу левих врата | 390 |
S14 | Сензор лампице упозорења притиска уља | 586 |
S14 | Сензор лампице упозорења притиска уља (осим за возила са погоном на сва четири точка) | 321 |
U3.1 | Прекидач за преклапање сата | 459 |
S64 | Прекидач за сирену | 172 |
S3 | Прекидач вентилатора грејача и мотора за одмрзавање задњег стакла | 305-309 |
S29 | Сензор температуре расхладне течности хладњака | 171 |
V1 | Диода за праћење здравља лампи, нивоа кочионе течности (у инструмент табли) | 320 |
R1 | Жица са уграђеним отпорником | 109 |
Р15 | мерач потрошње горива | 453-454 |
Р44 | Мерач протока ваздуха | 633-637 |
М1 | Стартер | 105-107 |
Y33 | Дистрибутер | 600-602 |
U6.22 | Дисплаи ламп | 575-576 |
16 | Лампа за упаљач за цигарете | 442 |
Е15 | Лампа претинца за рукавице | 443 |
Е33 | Лампа за пепељаре | 447 |
Е13 | Лампа за пртљажник | 385 |
Е6 | Лампа у моторном простору | 337 |
U6.23 | Лампа брзиномера | 592 |
Е32 | Ватцх Ламп | 397 |
Е11 | Лампа за осветљење инструмената | 339 |
Е14 | Купола за унутрашње осветљење | 391 |
Е41 | Унутрашња лампа са одложеним гашењем | 386-389 |
Е38 | Лампа на рачунару | 455 |
Е3 | Лампа за регистарску таблицу | 335 |
Е3 | Лампа за регистарску таблицу | 551 |
Е40 | Лампа за регистарску таблицу | 552 |
Е12 | Лампа ручице мењача | 446 |
U4.7 | АБС магнетни вентил кочнице задњег точка | 712 |
U4.6 | Електромагнетни вентил за управљање кочионим механизмом АБС десног предњег точка | 711 |
U4.5 | Електромагнетни вентил за управљање кочионим механизмом АБС левог предњег точка | 710 |
Y7 | Електромагнетне млазнице за убризгавање | 619-626 |
U4 | АБС тело вентила | 705-718 |
U6 | Инструмент табла са течним кристалом | 569-593 |
U3 | Он-боард компјутер | 462-461 |
Е21 | Десна лампа за маглу | 358 |
Е20 | Лева лампа за маглу | 357 |
Е24 | Задња лампа за маглу | 353 |
Е39 | Задња лампа за маглу | 354 |
Е5 | Лампа бочног светла у десном задњем светлу | 334 |
Е5 | Лампа бочног светла у десном задњем светлу | 540 |
Е2 | Лампа бочног светла у левом задњем светлу | 329 |
Е2 | Лампа бочног светла у левом задњем светлу | 538 |
Е10 | Лампа за оборена светла у десном фару | 345 |
Е10 | Лампа за оборена светла у десном фару | 544 |
Е9 | Лампа за оборена светла у левом фару | 344 |
Е9 | Лампа за оборена светла у левом фару | 542 |
Е4 | Бочна сијалица у десном фару | 332 |
Е1 | Лампа бочног светла у левом фару | 328 |
Е10 | Лампа за вожњу уназад у десном задњем светлу | 440 |
Е17 | Светло за вожњу уназад у левом задњем светлу | 439 |
Е8 | Лампа за дуга светла у десном фару | 342 |
Е7 | Лампа за дуга светла у левом фару | 341 |
Х10 | Стоп светло у десном задњем светлу | 369 |
Х9 | Стоп светло у левом задњем светлу | 368 |
Х10 | Стоп светло у десном задњем светлу | 546 |
Х9 | Стоп светло у левом задњем светлу | 546 |
Кс30 | Блок октански коректор (3Р) * | 611-612 |
Кс13 | Дијагностички блок (10Р) | 388 |
Кс13 | Дијагностички блок (10Р) | 607-609 |
Кс13 | Дијагностички блок (10Р) | 718-719 |
Кс19 | Блок конектора свежња за дигиталну контролу мотора «Motronic» са снопом ожичења мотора (7Р) | 602-604, 607-611, 614-628, 639 |
Кс6 | конектор каросерије (30Р) | 639 |
Кс6 | конектор каросерије (30Р) | 538-540, 546-548, 551-542, 544-560, 561 |
Кс5 | Конектор кабелског свежња мотора (14Р) | 604-611, 614-628, 639 |
Кс6 | конектор каросерије (30Р) | 571-581 |
Кс5 | Конектор кабелског свежња мотора (14Р) | 584-586, 588 |
Кс6 | конектор каросерије (30Р) | 171-172 |
Кс6 | конектор каросерије (30Р) | 368-378, 383-385, 389 |
Кс6 | конектор каросерије (30Р) | 702-717, 722 |
Кс5 | Конектор кабелског свежња мотора (14Р) | 107-109, 113-131 |
Кс6 | конектор каросерије (30Р) | 439 |
Кс6 | конектор каросерије (30Р) | 302-314, 317-318, 329-334 |
Кс6 | конектор каросерије (30Р) | 341-342, 344-345, 353-358, 366 |
Кс6 | конектор каросерије (30Р) | 424-426, 430-431 |
Кс5 | Конектор кабелског свежња мотора (14Р) | 316-321, 324 |
Кс5 | Конектор кабелског свежња мотора (14Р) | 439 |
к9 | Блок комбинације уређаја на течним кристалима (16Р) | 575-590 |
к8 | Блок комбинације уређаја на течним кристалима (26Р) | 569-593 |
Кс17 | Прикључни блок комбинације уређаја (12Р) | 314-330 |
Кс17 | Прикључни блок комбинације уређаја (12Р) | 343 |
Кс17 | Прикључни блок комбинације уређаја (12Р) | 374-382 |
F11 | Осигурач (у монтажном блоку) | 171 |
F1-12-18 | Осигурач (у монтажном блоку) | 329-308, 302 |
F15 | Осигурач (у монтажном блоку) | 385 |
F9 | Осигурач (у монтажном блоку) | 410 |
F13 | Осигурач (у монтажном блоку) | 439 |
F1 | Осигурач (у монтажном блоку) | 538-540 542-544 546 |
F16 | Осигурач (у монтажном блоку) | 639 |
F21 | Осигурач у кругу за прање ветробранског стакла и фарова | 413 |
F27 | Осигурач у струјном колу | 174 |
Р35 | Сензор брзине и положаја радилице | 619-621 |
G2 | Генератор | 113 |
П3 | Гледати | 396 |
U6.6 | Мерач температуре расхладне течности | 581 |
S9.5 | Прекидач за брисаче и пераче ветробранског и задњег стакла | 418-420, 432-434 |
S9.6 | Прекидач за брисаче и пераче ветробранског и задњег стакла (модел «GSi») | 426-428 |
S9.2 | Прекидач брисача ветробранског стакла | 403-406 |
S5.3 | Прекидач показивача правца | 380-381 |
S52 | Прекидач показивача правца у режиму аларма | 374-378 |
R11 | Прекидач за осветљење инструмента | 575 |
S2.1 | прекидач спољног светла | 334-337 |
S2.1 | прекидач спољног светла | 539-540 |
S15 | Прекидач светла у пртљажнику | 385 |
S2.2 | Прекидач плафона за осветљење салона | 389 |
S21 | Прекидач светла за маглу | 360-362 |
S22 | Прекидач задњег светла за маглу | 353-355 |
S5.2 | Прекидач фарова | 343-344 |
S5.2 | Прекидач фарова | 544 |
Е26 | Прекидач контролне лампе спољашњег осветљења | 334 |
S9.7 | Прекидач за прање ветробранског стакла | 400-401 |
U6.18 | Лампица индикатора квара АБС-а | 594 |
Х17 | Пои индикаторска лампа млатила (у инструмент табли) | 373 |
U6.11 | Контролна лампица десних индекса скретања | 588 |
U6.10 | Контролна лампица левих индекса скретања | 586 |
Х7 | Контролна лампица пуњења пуњиве батерије | 323 |
U6.1 | Контролна лампица пуњења пуњиве батерије | 569 |
Х8 | Контролна лампа укључивања дугог снопа фарова | 343 |
U5.1 | Контролна лампа за укључивање бочних светала на задњим светлима и кратким светлима | 554 |
U6.9 | Контролна лампа укључивања дугог снопа фарова | 582 |
U5.2 | Стоп лампа | 556 |
Х21 | Лампица упозорења ручне кочнице | 318 |
U6.13 | Лампица упозорења ручне кочнице | 584 |
U5.3 | Лампица упозорења нивоа уља | 557 |
Х5 | Лампица упозорења нивоа кочионе течности | 319 |
U5.4 | Лампица упозорења нивоа кочионе течности | 558 |
U5.6 | Контролна лампа нивоа течности у резервоару за прање ветробранског стакла | 561 |
U5.7 | Лампица упозорења нивоа расхладне течности | 563 |
U6.27 | Контролна лампица квара дигиталног управљачког система мотора | 590 |
Х30 | Контролна лампица квара дигиталног управљачког система мотора у комбинацији уређаја | 628 |
U5.5 | Лампица упозорења истрошености кочионих плочица предњег точка | 560 |
Х4 | Лампица упозорења притиска уља | 321 |
U6.4 | Лампица упозорења притиска уља | 586 |
U6.15 | светло упозорења приколице | 580 |
Х26 | Лампица индикатора квара АБС-а (у инструмент табли) | 722 |
Х3 | Лампа показивача правца | 378 |
Х6 | Контролна лампица укључивања индекса окретања у режиму аларма | 376 |
Е34 | Контролна лампица команди унутрашњег грејача | 339 |
U6.7 | Контролна лампа укључивања спољашњег осветљења | 578 |
Е19 | Грејни елемент задњег стакла | 302 |
U6.5 | Манометар за притисак уља | 588 |
К20 | Прекидач и калем за паљење | 601-604 |
М36 | Мотор задњег брисача | 421-426 |
М2 | Мотор брисача ветробранског стакла | 403-406 |
М21 | Мотор пумпе за гориво | 639 |
М55 | Мотор пумпе за прање ветробранског стакла | 427 |
М5 | Мотор пумпе за прање ветробранског стакла | 400 |
М24 | Мотор пумпе за прање фарова | 413 |
к2 | Прикључни блок за додатне потрошаче | 376-380 |
к2 | Прикључни блок за додатне потрошаче | 446 |
Кс1 | Прикључни блок за додатне потрошаче | 539-547 553 |
Кс1 | Конектор за опсег | 365-367 |
Кс1 | Утикач за приколицу | 379-383 |
Кс1 | Утикач за приколицу | 330-333 |
U6.21 | Релеј за осветљење екрана | 574-576 |
U4.2 | Релеј за укључивање електромагнетних вентила АБС хидрауличке јединице | 714-718 |
К5 | Релеј за маглу | 358-359 |
U4.3 | Релеј кућишта АБС вентила | 705 |
К32 | Релеј брисача задњег стакла (модел «Combo») | 431-433 |
К8 | Релеј брисача ветробранског стакла | 405-408 |
К1 | Релеј за грејање задњег стакла | 301-302 |
U4.1 | Релеј АБС пумпе | 706-709 |
К47 | Релеј за заштиту од пренапона | 702-703 |
К68 | Релеј за убризгавање горива | 633-637 |
К9 | Релеј за прање фарова | 411-413 |
Р32 | Сензор кисеоника из издувних гасова | 630-631 |
М3 | Мотор вентилатора грејача | 307-309 |
М4 | Мотор вентилатора за хлађење мотора | 171 |
Y34 | Соленоидни вентил за вентилацију резервоара за гориво | 631 |
F25 | Регулатор напона | 313 |
U6.8 | Спеедометер | 591-593 |
U6.2 | Волтметар | 570-572 |
Коментари посетилаца
