Снятие распределительного вала
Примечание. Для снятия распределительного вала снять двигатель, чтобы предупредить падение толкателей внутрь двигателя.
Слить масло из двигателя.
Снять крышку головки цилиндров и отвернуть примерно на 8 мм регулировочные гайки коромысел, чтобы освободить штанги толкателей от воздействия клапанных пружин и отвести их от распределительного вала.
Снять карбюратор, перевернуть двигатель и поставить его верхней плоскостью головки цилиндров на деревянные подкладки.
Снять шкив коленчатого вала.
Снять крышку привода распределительного вала и отражатель.
Совместить метки на звездочках коленчатого и распределительного валов, как показано на фото, что облегчит их последующую установку.
Снять натяжитель цепи привода распределительного вала.
Вывернуть болт крепления звездочки распределительного вала.
Снять звездочку и цепь привода распределительного вала, предварительно нанеся на цепь цветную установочную метку.
Снять стопорную пластину, отметив ее положений и извлечь распределительный вал движением вперед.
После снятия распределительного вала появляется доступ к толкателям, которые при необходимости можно заменить.
В запасные части поставляются подшипниковые втулки только для распределительных валов с диаметром шеек, уменьшенным на 0,5 мм (с припуском на обработку). Поэтому их необходимо развернуть под диаметры шеек распределительного вала. Развернуть необходимо сразу три отверстия в линию с помощью комбинированной развертки (см. «Конструкция и технические характеристики»).
При запрессовке новых подшипниковых втулок распределительного вала удостовериться, что их смазочные отверстия совпадают с масляными каналами головки цилиндров.
Предупреждение. После развертки отверстий подшипниковых втулок тщательно очистить масляные каналы от металлической стружки.
Установка распределительного вала
Смазать шейки распределительного вала смазкой на основе дисульфида молибдена и установить его на место.
Установить на место стопорную пластину распределительного вала.
В дальнейшем установку вала выполнять, как указано выше в пункте «Установка привода распределительного вала».

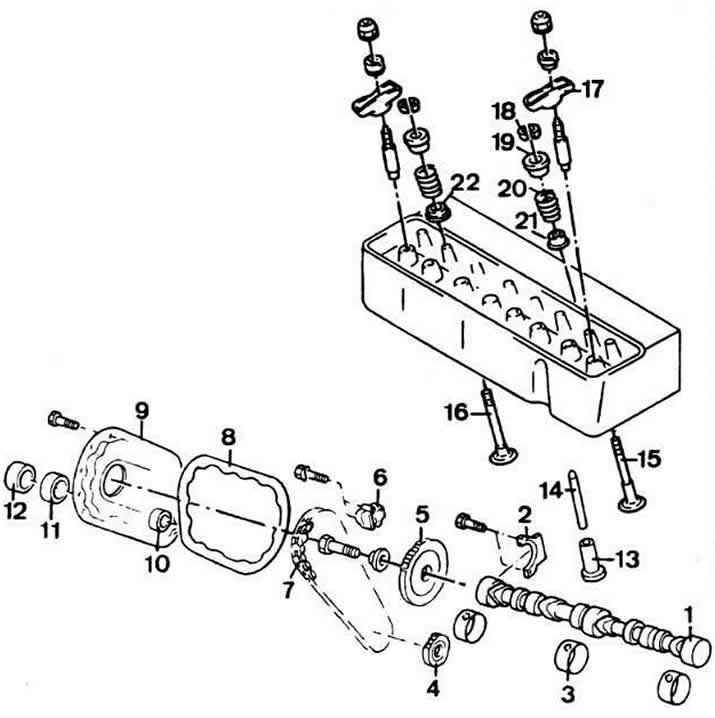

Детали механизма газораспределения:
1 — распределительный вал;
2 — стопорная пластина распределительного вала;
3 — подшипниковая втулка;
4 — звездочка коленчатого вала;
5 — звездочка распределительного вала;
6 — натяжитель цепи;
7 — цепь привода распределительного вала;
8 — прокладка крышки привода распределительного вала;
9 — крышка привода распределительного вала;
10 — смотровой лючок;
11 — уплотнительное кольцо;
12 — смотровой лючок;
13 — толкатель;
14 — штанга коромысла;
15 — выпускной клапан;
16 — впускной клапан;
17 — коромысло;
18 — сухарь;
19 — тарелка клапанной пружины;
20 — клапанная пружина;
21 — поворотное устройство выпускного клапана;
22 — маслоотражательный колпачок.
