Метод с использованием калиброванной проволоки Plastigage
Внимание. Не проворачивать коленчатый вал в процессе проверки.

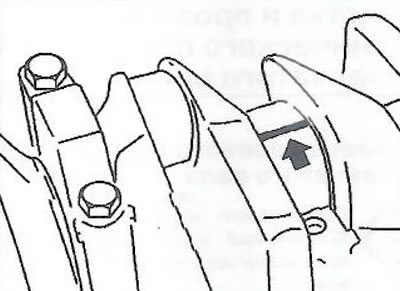

1. Поместить отрезок калиброванной проволоки Plastigage вдоль коренной шейки коленчатого вала.
Примечание. Соблюдать момент затяжки болтов.
Для проверки зазора в коренных подшипниках допускается использование старых болтов.
2. Установить крышку коренного подшипника коленчатого вала и затянуть болты крепления в три этапа:
- Затянуть моментом 50 Нм.
- При помощи приспособления EN-45059 дотянуть на угол 45°.
- При помощи приспособления EN-45059 дотянуть на угол 15°.
3. Отвернуть болты крышки коренного подшипника.
Примечание. При определении зазора по шкале не путать метрическую и английскую шкалы.

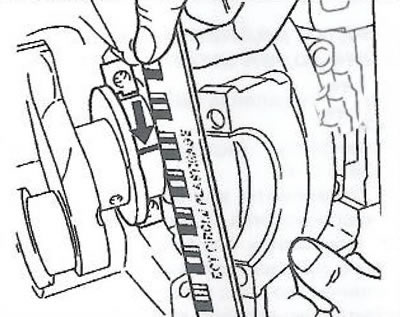

4. Измерить зазор в коренном подшипнике коленчатого вала, сравнив ширину самой расплющенной части калиброванной проволоки (стрелка) с мерной шкалой на упаковке проволоки.
Примечание. Соблюдать момент затяжки болтов. Для проверки зазора в коренных подшипниках допускается использование старых болтов.
1. Установить крышку коренного подшипника коленчатого вала на блок цилиндров.
2. Затянуть болты крепления крышки в три подхода:
- Затянуть моментом 50 Нм.
- При помощи приспособления EN-45059 дотянуть на угол 45°.
- При помощи приспособления EN-45059 дотянуть на угол 15°.

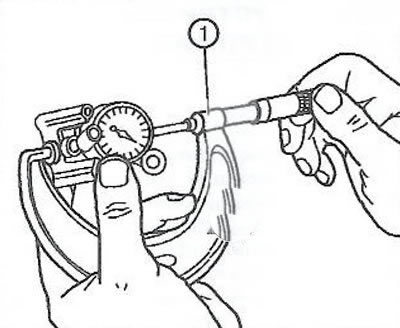

3. Откалибровать нутромер (1) при помощи микрометра.

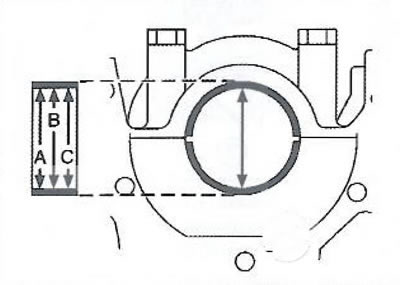

4. Нутромером измерить внутренний диаметр коренной шейки в трех плоскостях (А, В и С). Вычислить среднее значение внутреннего диаметра: (А + В + С) / 3.

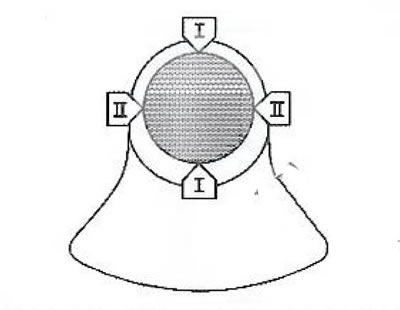

5. Микрометром измерить наружный диаметр коренной шейки коленчатого вала в двух плоскостях (I и II).
6. Вычислить среднее значение наружного диаметра коренной шейки: (I + II) / 2.
7. Вычислить значение зазора в коренном подшипнике, вычтя из значения внутреннего диаметра коренной опоры значение наружного диаметра коренной шейки.
