Проверка
Электрическое питание к вентилятору охлаждения подается через замок зажигания и плавкий предохранитель. Управление вентилятором производится термодатчиком, установленным с правой стороны в радиаторе.
Вентилятор должен включаться при превышении рабочей температуры двигателя, то есть за несколько минут до входа стрелки указателя температуры двигателя в красный сектор. Если вентилятор не включается, снимите провода с термодатчика, соедините их между собой и включите зажигание. Если вентилятор после этого заработает, вероятно, вышел из строя термодатчик, который подлежит замене. В случае если вентилятор все еще не работает, проверьте, подается ли напряжение к термодатчику. Если напряжение на термодатчике отсутствует, возможно повреждение проводов, или перегорел плавкий предохранитель. Если напряжение подается, проверьте надежность соединения с массой второго провода датчика. Если термодатчик и электропроводка в хорошем состоянии, значит, возможно, поврежден электродвигатель вентилятора. Электродвигатель может быть проверен подачей напряжения на него дополнительными проводами от аккумулятора.
Снятие
Модели с бензиновыми двигателями без кондиционирования воздуха
1. Снимите электрический разъем с двигателя вентилятора радиатора и освободите электрические провода из скоб поддержки.
2. Отвинтите верхние болты крепления вентилятора радиатора к задней части радиатора.
3. Извлеките вентилятор в сборе из нижнего крепления и удалите его из моторного отсека.
4. Отвинтите гайки, снимите стопорное кольцо и снимите электродвигатель вентилятора радиатора из кожуха.
Модели с бензиновыми двигателями с кондиционированием воздуха
1. Отсоедините обе клеммы от аккумулятора, затем снимите блок реле и предохранителей, расположенный перед аккумулятором.
2. Отсоедините электрический разъем от вспомогательного вентилятора.
Информация взята с сайта: opelbook.ru
3. Отвинтите болт крепления шины заземления к вентилятору.
4. Отсоедините электрические разъемы от двух датчиков давления кондиционирования воздуха, расположенных на перегородке моторного отсека.
5. Слейте охлаждающую жидкость из системы охлаждения.
6. Ослабьте хомуты и снимите верхний шланг, соединяющий кожух термостата и радиатор.
7. Отвинтите болты крепления теплообменника с правой стороны радиатора.
8. Снимите электрические разъемы с двух термодатчиков кондиционирования воздуха, расположенных на основании с правой стороны радиатора.
9. Отсоедините электрический разъем от компрессора кондиционирования воздуха.
10. Освободите трубопроводы теплообменника из скоб крепления.
11. Отсоедините левую сторону блока вентилятора от радиатора, приподнимите блок вентилятора вверх и извлеките из моторного отсека.
12. Отсоедините электрические провода, отвинтите болты крепления и снимите электрический двигатель вентилятора из блока вентилятора.
13. Извлеките скобу и снимите вентилятор с электродвигателя.
Модели с дизельными двигателями
1. Снимите аккумулятор и подставку аккумулятора.
2. Снимите передний бампер.
3. Снимите правый вкладыш дуги колеса. Затем отсоедините электрический разъем с проводов, идущих к вентилятору.
4. На моделях с кондиционирование воздуха отсоедините электрический разъем от датчика давления в задней части двигателя.
5. На моделях с дизельным двигателем 1,7 л удалите вспомогательный насос охлаждения и отсоедините шланги от радиатора.
6. Снимите трубки подачи воздуха к теплообменнику на левой стороне радиатора.
7. Отсоедините все электрические провода от блока вентилятора радиатора.

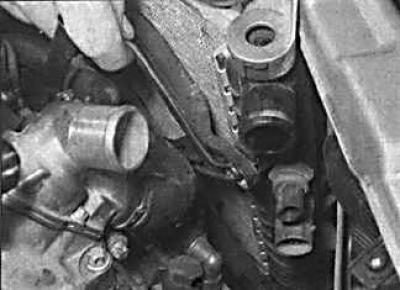

8. На моделях с кондиционированием воздуха отсоедините электрические провода от вспомогательного вентилятора и компрессора.

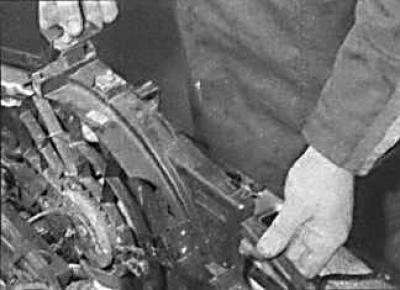

9. Отвинтите болты крепления вентилятора к радиатору
10. Извлеките вентилятор радиатора вверх из нижней правой подвески.
11. Снимите стопорное кольцо и снимите вентилятор радиатора.
12. Отвинтите болты крепления и снимите двигатель вентилятора радиатора.
Установка
Установка производится в последовательности, обратной снятию. Залейте охлаждающую жидкость в систему охлаждения.
